12 Original Betriebsanleitung
Rasentraktor
D
2.3 Sicherheits- und Schutzeinrichtungen
Zu den Schutzeinrichtungen zählen vor allem:
■ Bremskontaktschalter
■ Mähwerkskontaktschalter
■ Kontaktschalter Grasfangbox
■ Sitzkontaktschalter
■ Mähwerkabdeckungen

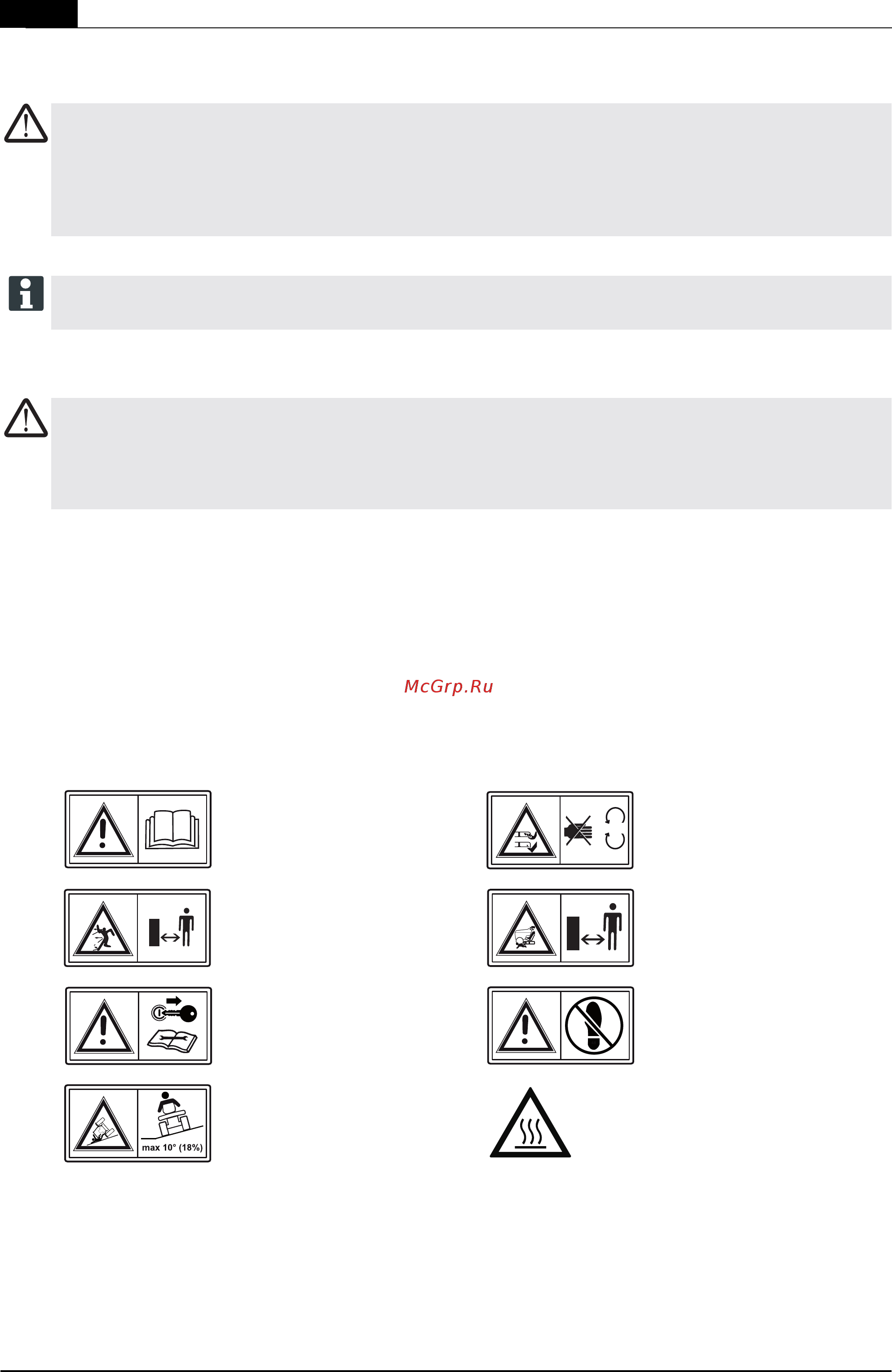

2.4 Sicherheitssymbole am Traktor
Warnung!
Gefahren durch Überbelastung des Rasentraktors.
Achten Sie insbesondere bei der Verwendung des Anhängers darauf die zulässigen Zuglasten und Steigungen/Gefälle nicht
zu überschreiten. Eine Überschreitung kann die Bremsleistung des Traktors überfordern und zu gefährlichen Situationen füh-
ren.
Beachten Sie, dass der Rasentraktor keine Straßenzulassung besitzt und damit nicht auf öffentlichen Straßen betrieben wer-
den darf.
Warnung!
Gefahr durch entfernte oder die manipulierte Schutzeinrichtungen.
Jeglicher Betrieb mit entfernten oder manipulierten Schutzeinrichtungen ist verboten.
Defekte Schutzeinrichtungen müssen umgehend repariert oder ausgetauscht werden.
Vor der Inbetriebnahme Betriebs-
anleitung lesen!
Achtung Gefahr!
Hände und Füße von den
Schneidwerkzeugen fernhalten.
Dritte aus dem Gefahrenbereich
fernhalten!
Während des Mähens sind wei-
tere Personen, besonders Kin-
der und Tiere dem Arbeitsbereich
fernzuhalten!
Vor Wartungs- und Reparaturar-
beiten Zündschlüssel abziehen!
Gefahr: Hier nicht betreten!
Nicht an Hängen über 10° (18 %)
Neigung fahren!
Verbrennungsgefahr durch heiße
Oberflächen.
