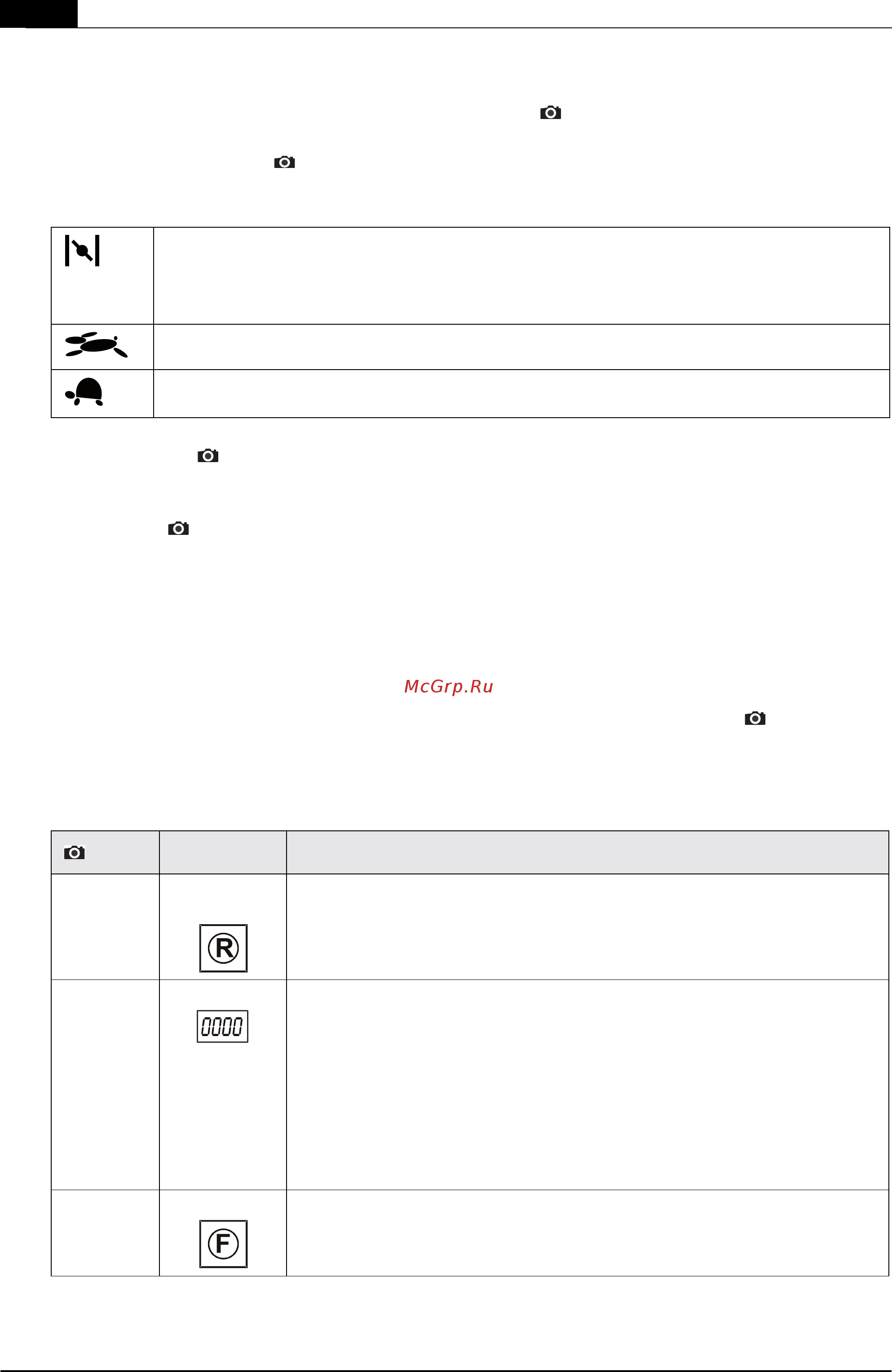

66 Preklad originálneho návodu na použitie
Traktorová sekačka
SK
5.1 Štandardný prístrojový panel
V ďalšom odseku sú vysvetlené prvky štandardného prístrojového panela ( 1, strana 3).
Regulácia otáčok motora ( 1, poz. a)
Posunutím regulátora (a) sa otáčky motora zvyšujú a znižujú a zapne sa štartovacia klapka „Choke“. Dbajte na to, že týmto regu-
látorom sa NEREGULUJE rýchlosť traktora.
Svetelný spínač ( 1, poz. b)
Pre zapnutie a vypnutie tlmeného svetla stlačte svetelný spínač.
Zapaľovanie ( 1, poz. c)
■ Poloha O: Pre vypnutie motora. Kľúč zapaľovania sa môže vytiahnuť.
■ Poloha I: Prevádzková poloha, keď motor beží.
■ Poloha II: Štartovacia poloha pri spustení motora. Kým motor beží, pustite kľúč zapaľovania. Potom skočí späť na prevádzkovú
polohu I.
5.2 Prístrojový panel s displejom
Prečítajte si túto kapitolu, ak Vaša traktorová kosačka má displej nad štandardným prístrojovým panelom ( 2, strana 3).
Funkčné tlačidlá a indikátor displeja
Keď sa regulátor posunie celkom hore k značke Choke, štartovacia klapka „Choke“ je zapnutá. Táto pozícia sa
používa výlučne na štartovanie motora.
Poznámka: Niektoré varianty traktorov majú separátne tlačidlo sýtiča „Choke“ na prístrojovom paneli. Pri štarte
traktora sa tento musí tiež vytiahnuť. Keď motor beží, tlačidlo pomaly zatlačte späť.
V tejto pozícii motor beží s maximálnymi otáčkami. Toto je bežná pozícia pre kosenie.
V tejto pozícii motor beží s najnižšími otáčkami.
2, poz.
Označenie Funkcia
m Nulovacie
tlačidlo
Spätné nastavenie denných prevádzkových hodín na „0“.
Len denné prevádzkové hodiny sa môžu vrátiť na „0“ – celkové prevádzkové hodiny nie.
n Displej Na displeji sa zobrazia
■ denné prevádzkové hodiny (zobrazenie na jedno desatinné miesto)
Poznámka: Denné prevádzkové hodiny sa zobrazujú v desiatkovej sústave
(1,5 h = 1h 30 min).
alebo
■ celkové prevádzkové hodiny (zobrazenie bez desatinného miesta).
Poznámka: Celkové prevádzkové hodiny sa začínajú počítať, hneď potom, ako sa kľúč
zapaľovania otočí do pozície I.
o Prepínač Na prepínanie medzi dennými a celkovými prevádzkovými hodinami.
Ak kľúč zapaľovania v zapaľovaní zostáva na pozícii „I“, celkové prevádzkové hodiny sa
počítajú ďalej.
