470616_b | 04/2012 67
Zadné vyhadzovanie
SK

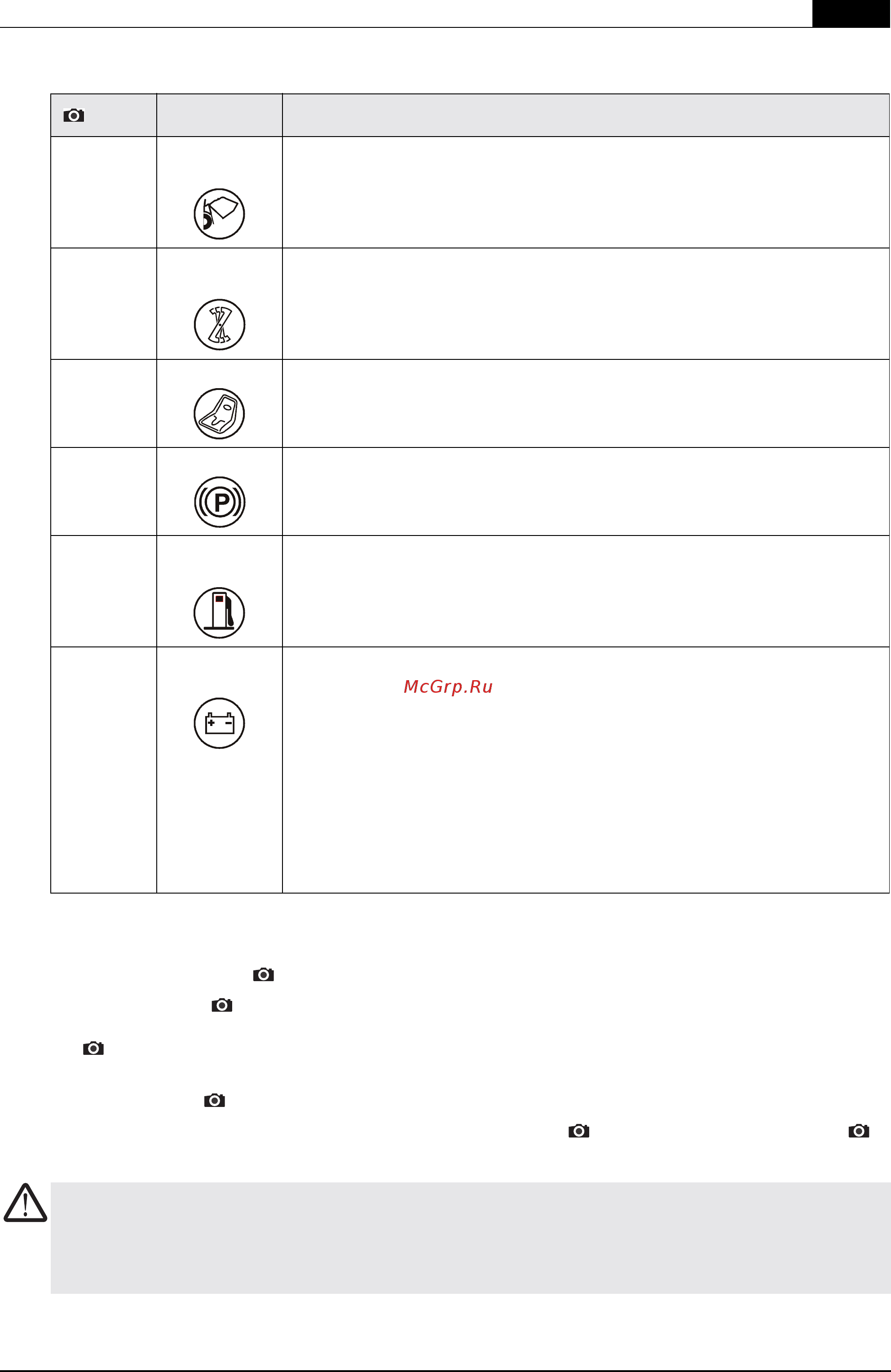

Kontrolné lampy
Brzdový pedál a pedál spojky
Brzdový pedál a pedál spojky ( 3, strana 3) spĺňa tri funkcie.
■ Spojka: Keď pedál ( 3, poz. a) nie je celkom stlačený, motor a prevodovka sú spojené (zasunuté) a nachádzajú sa tým
v režime jazdy. Traktor sa pri zapnutom motore pohybuje v súlade s predvoleným prevodovým stupňom dopredu. Keď pedál
( 3, poz. a) stlačíte do polovice, prevodovka sa vysunie. Spojenie medzi motorom a prevodovkou sa preruší. Traktorová
kosačka sa spomalí a nakoniec zastane.
■ Brzda: Keď pedál ( 3, poz. a) celkom stlačíte, aktivujte sa brzda na prevodovke, traktor zabrzdí.
■ Parkovacia brzda: Ak pri celkom stlačenom brzdovom pedáli/pedáli spojky ( 3, poz. a) pätou stlačíte aretačnú páku ( 3,
poz. b) dovnútra, brzda sa aretuje. Opätovné stlačenie pedálu uvoľní brzdu.
2, poz.
Označenie Indikátor svieti:
a Zberný kôš
na trávu
ak je zberný kôš na trávu odstránený alebo ak nie je správne zatvorený.
bŽací
mechanizmus
keď je žací mechanizmus zapnutý.
c Sedadlo vodičakeď vodič zostúpi z traktora pri:
■ bežiacom motore (brzda je aretovaná)
dBrzda keď je brzda stlačená alebo pri aretovanej brzde.
e Ukazovateľ
stavu paliva
keď sa v nádrži nachádza palivo max. cca 1,5 litra.
f Štartovací
akumulátor
1. pri bežiacom motore:
■ pri poškodenom alebo takmer vybitom štartovacom akumulátore.
■ Káblový prívod motora – akumulátor prerušený.
■ Poškodená poistka (15 A-modrá).
■ Alternátor na motore poškodený.
2. pri stojacom motore:
■ pri takmer vybitej štartovacej batérii.
Poznámka: Pri zasvietení tohto indikátora vyhľadajte odborný servis.
Opatrne!
Nebezpečenstvo následkom príliš rýchleho stlačenia brzdového pedálu/pedálu spojky.
Dávajte pozor na to, aby ste motor a brzdu zapájali vždy pomaly. Stlačený pedál uvoľňujte pomaly. Týmto zabránite trhavému
pohybu traktora vpred.
