470616_b | 04/2012 37
Descarga trasera
E

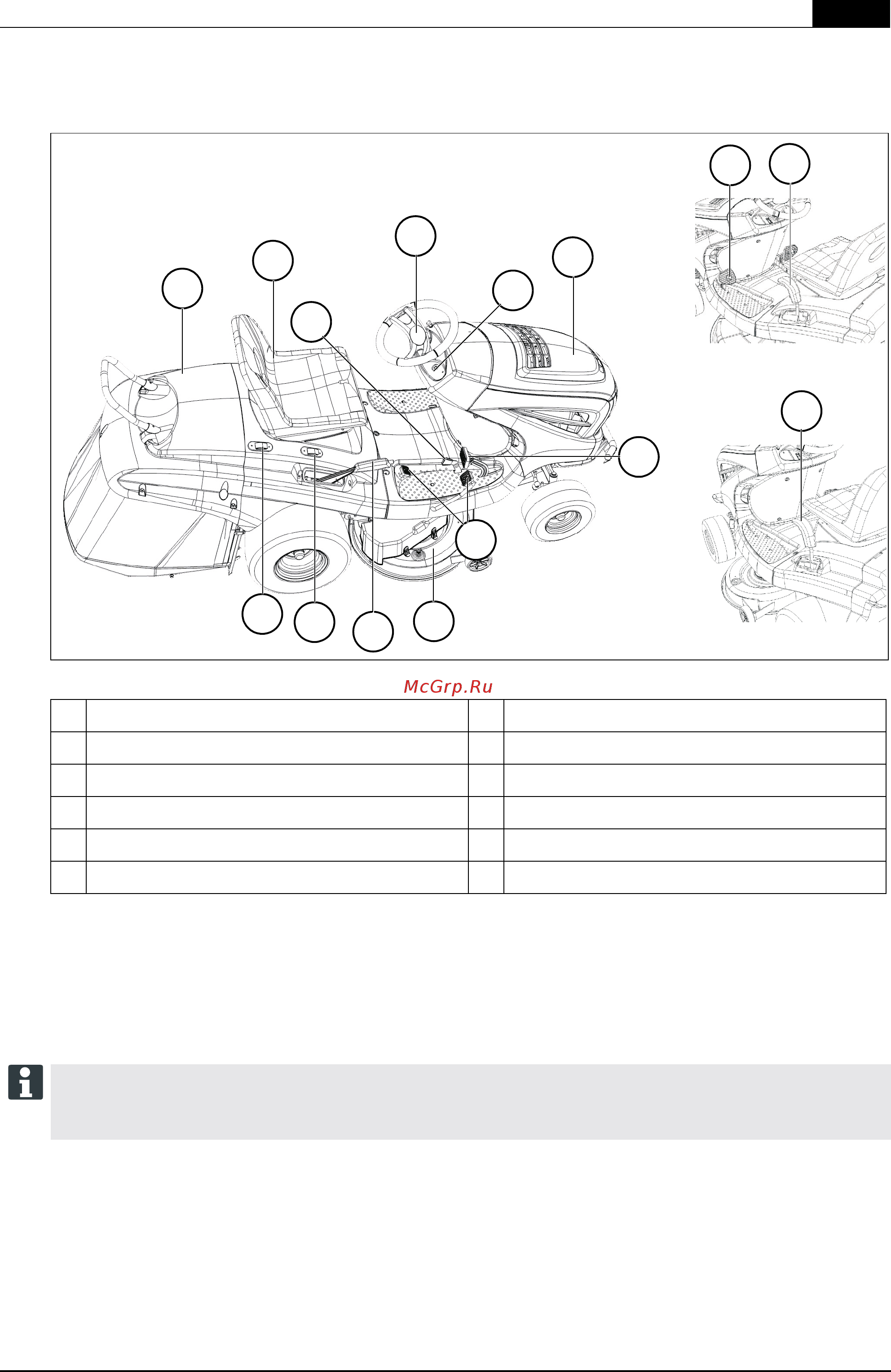

2.1 Visión general del producto
*) La versión varía según el modelo
2.2 Uso conforme al previsto
Este tractor cortacésped ha sido diseñado para cortar césped en jardines privados con una inclinación máxima de 10° (18%).
Se permiten aplicaciones adicionales como, por ejemplo, el abonado orgánico únicamente si se utilizan los accesorios originales
y se cumplen los valores máximos de carga.
Ejemplos de uso indebido
Este tractor cortacésped no ha sido concebido para el uso profesional en instalaciones deportivas y parques públicos, ni para el
uso agrícola o forestal.
a Volante g Regulación de la altura de corte
b Tablero de mandos * h Accionamiento del recogedor *
c Capó i Conexión del mecanismo de corte *
d Pedal de freno j Recogedor de hierba *
e Accionamiento del cambio (velocidad de marcha) * k Asiento del conductor
f Mecanismo de corte * l Palanca de bloqueo para el pedal de freno
k
j
a
b
c
d
e
f
g
h
i
i
e
e
l
Cualquier otra aplicación y también las modificaciones y ampliaciones no permitidas se consideran un uso no adecuado
y tienen como consecuencia la nulidad de la garantía, la pérdida de la conformidad (marcado CE) y la denegación de toda
responsabilidad del fabricante por los perjuicios sufridos por el usuario o por terceros.
