Эллиптический тренажѐр HOUSEFIT HB-8192ELM

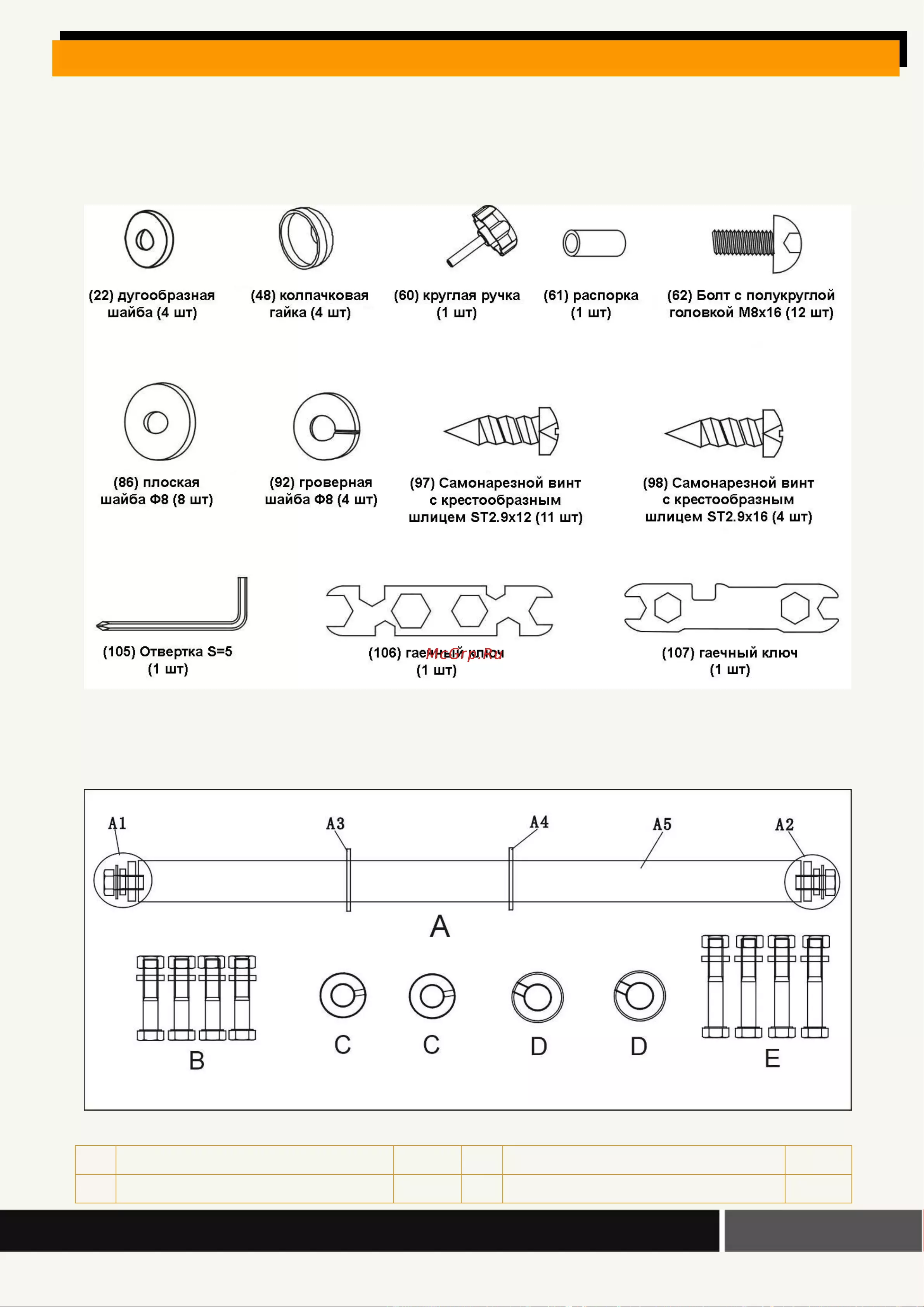

Крепѐж для рукояток

Крепѐж для педалей

Волнистая шайба

ИНСТРУКЦИЯ ПО СБОРКЕ ТРЕНАЖЁРА

Пожалуйста, соблюдайте инструкцию по сборке тренажѐра шаг за шагом, чтобы собрать этот

эллиптический тренажѐр; базовые заглушки, ножки-амортизаторы и кожухи цепи были собраны

на заводе.

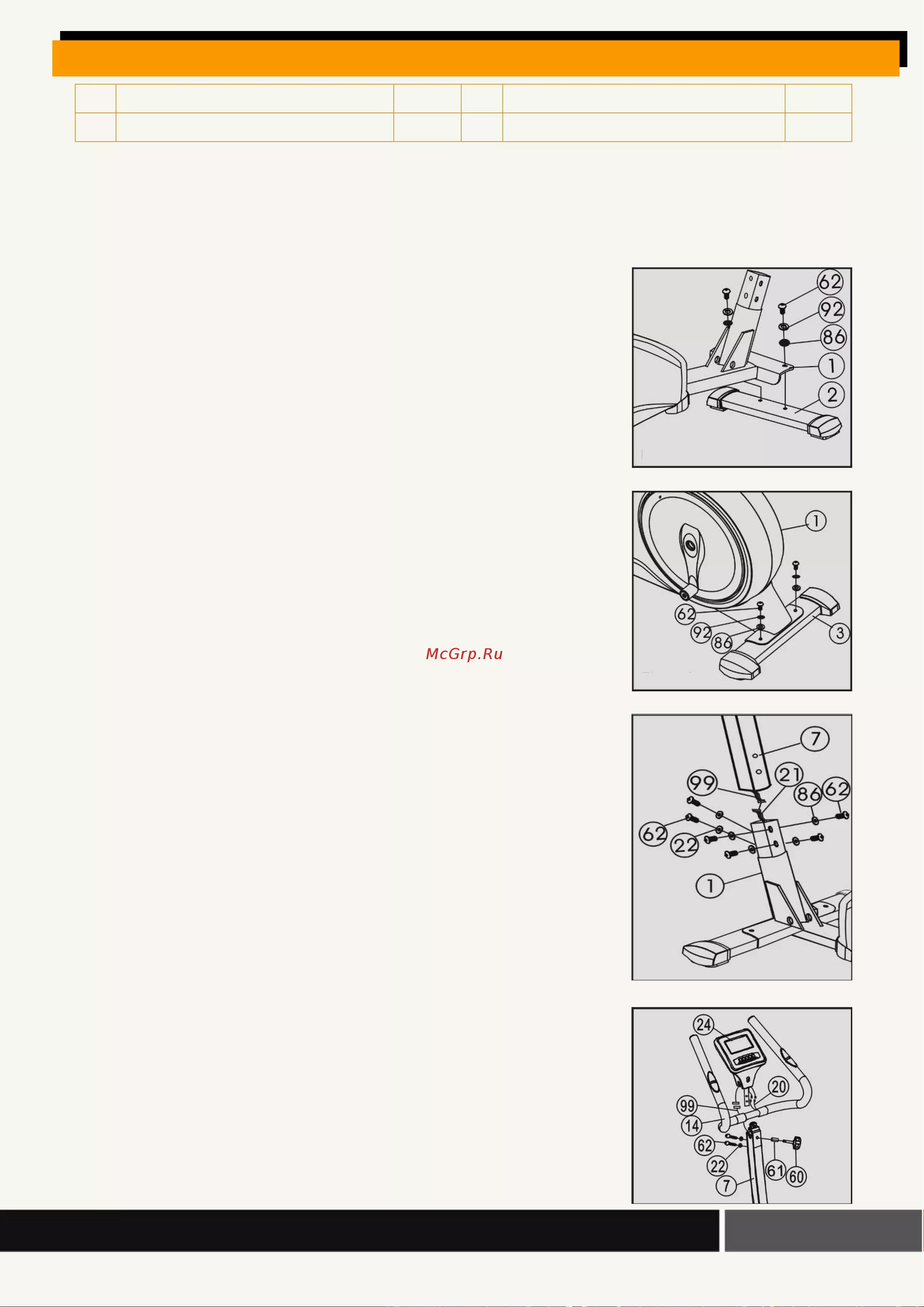

1. Установка передней опорной стойки

Прикрепите переднюю опорную стойку (2) к основной раме (1) при

помощи 2х болтов с полукруглой головкой M8x16 (62), гроверной

шайбы Φ8 (92) и плоской шайбы Φ8 (86).

(см. рисунок 1)

2. Установка задней опорной стойки

Прикрепите заднюю опорную стойку (3) к основной раме (1) при

помощи 2х болтов с полукруглой головкой M8x16 (62), гроверной

шайбы Φ8 (92) и плоской шайбы Φ8 (86).

(см. рисунок 2)

3. Установка рулевой стойки

Подключите провод компьютера 1 (21) и провод компьютера (99), к

проводу сенсора, торчащему из основной рамы (1). Вставьте рулевую

стойку (7) в трубку основной рамы (1) и закрепите еѐ четырьмя болтами

с полукруглой головкой M8x16 (62) и двумя плоскими шайбами Φ8 (86)

к профилю; и двумя болтами с полукруглой головкой M8x16 (62),

дугообразной шайбой Φ8 (22) на лицевой стороне, как показано на

рисунке 3.

4. Установка регулируемой рукоятки с пульсометром и компьютера

Установите рукоятку с пульсометром (14) в паз рулевой стойки (7).

Подключите провод компьютера (99) и провод датчика пульсометра (20)

к соответствующему проводу, идущему от компьютера, а затем спрячьте

кабель в рулевую стойку (7). Переведите компьютер в правильное

положение, и закрепите его на рулевой стойке (7) двумя болтами с

полукруглой головкой M8x16 (62) и дугообразной шайбой (22). Наконец,

отрегулируйте рукоятку с пульсометром (14), чтобы еѐ положение было

для вас комфортным, закрепите рукоятку круглой ручкой (60) и
