7
Индикатор времени:
– горит постоянно, когда включен
циклический таймер запуска дви
гателя,
– мигает при выполнении обратного
счета времени ожидания правиль
ного выхода для автомобилей
с РКПП,
– мигает при выполнении обратного
счета времени в режиме работаю
щего турботаймера.
Индикатор режима работающего дви
гателя. Мигает в активном режиме.
Индикатор работы концевиков две
рей. Пиктограмма двери мигает при
срабатывании системы от концевых
выключателей дверей или при по
становке на охрану с обходом неис
правных (неготовых) дверных кон
цевиков.
Индикатор связи (антенна).
Исчезает в случае отсутствия связи
с центральным блоком или при запро
се на выполнение несуществующей
команды.
Передача сигнала управления.
Индикатор работы противоразбой
ной функции. Мигает, если активи
рована функция защиты от насиль
ственного захвата автомобиля
«AntiHiJack».
Индикатор включения режима эконо
мии питания брелокапейджера.
Включение/выключение режима про
изводится в режиме «Снято с охра
ны» одновременным нажатием кно
пок 1+F(5) до появления или исчез
новения индикатора «SAVE». В режи
ме «Снято с охраны» брелокпейд
жер отключает свой приемник через
30 сек, о чем свидетельствует исчез
новение индикатора связи (антенна).
Индикатор включения режима ви
брозвонка
Индикатор включения зажигания.
Показывает состояние линии зажи
гания автомобиля в режимах «Снято
с охраны» (F23), «Охрана» и при
выполнении системой процедуры
автоматического запуска.
Индикатор подачи звукового сигнала сирены.
Индикация отключения сирены в ре
жиме «Охрана».
Индикация присутствует при акти
вированном режиме «Охрана».
Индикатор приема сигнала вызова
из салона автомобиля. Мигает при
приеме сигнала вызова от пейджера.

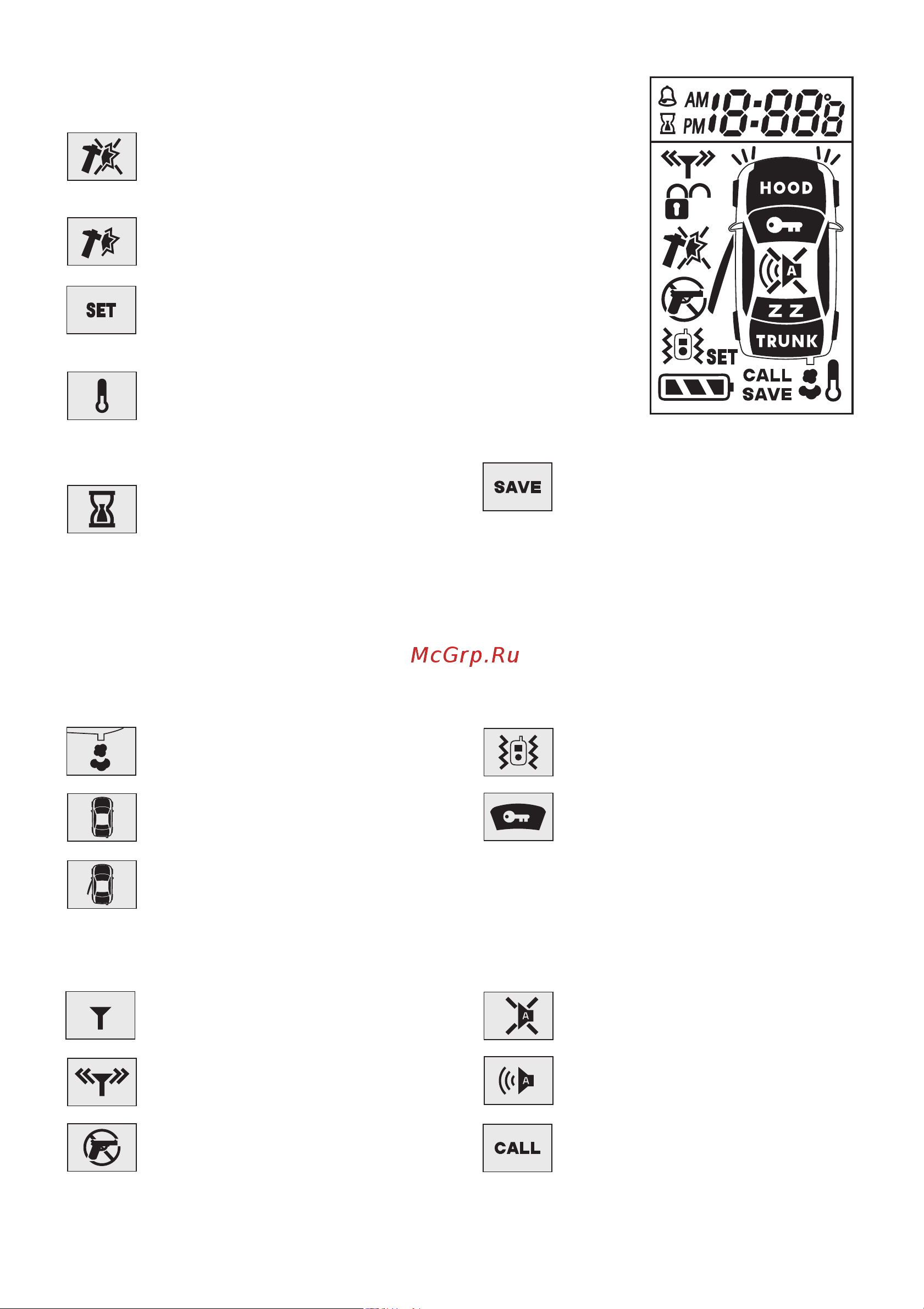

Комбинации индикаторов LCDдисплея
Индикатор состояния датчиков системы.
Датчик удара выключен. Выключено
срабатывание по главной зоне датчи
ка удара; постановка на охрану с об
ходом неисправного датчика удара.
Мигает при срабатывании датчиков
при сильном ударе.
Индикатор оперативного включения/
выключения запуска по таймеру ре
ального времени.
Индикатор включения режима запус
ка двигателя по датчику температуры.
Рис. 2
