8

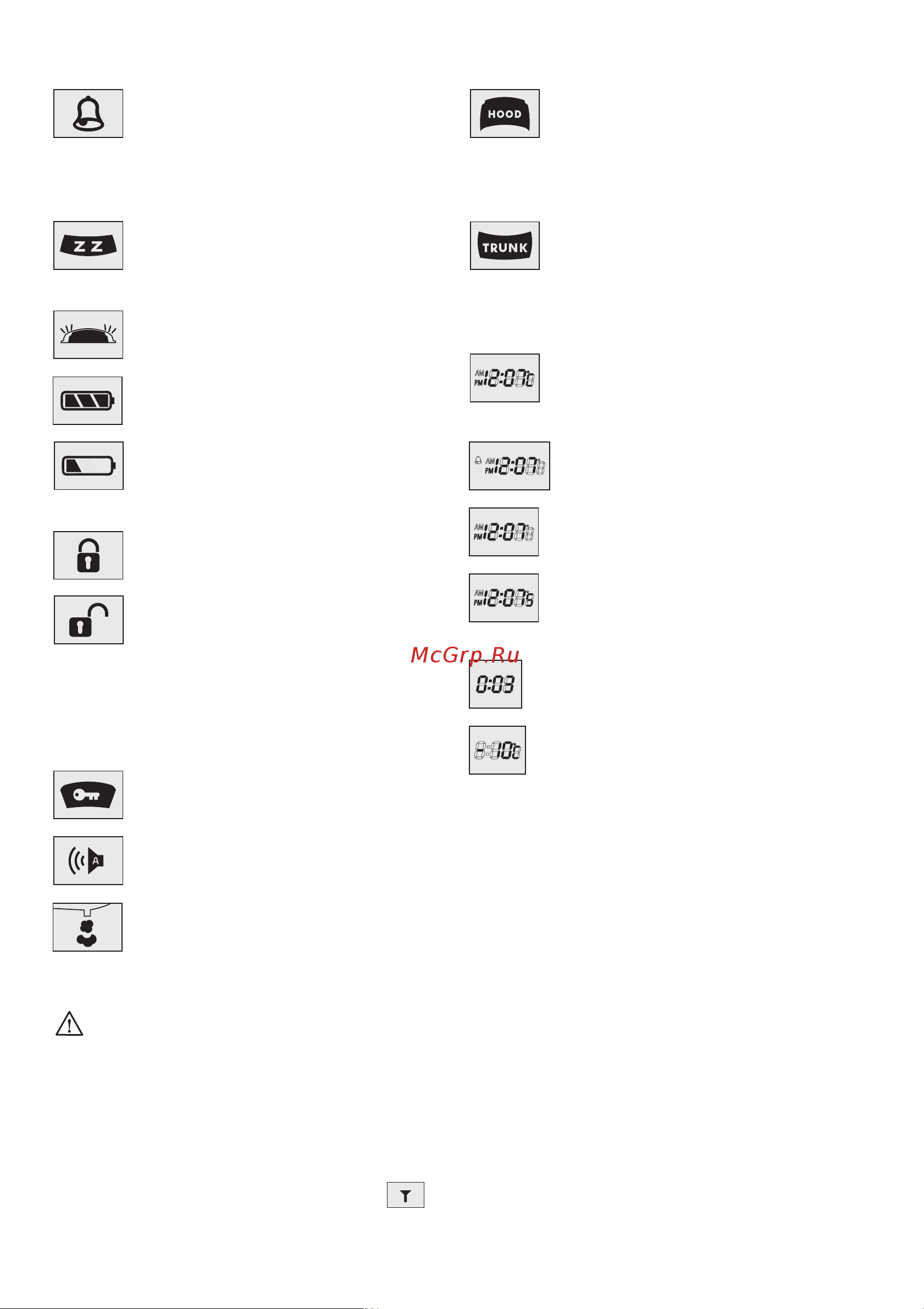

Индикатор будильника. Горит по
стоянно при включении функции
будильника кнопками 3+F(5).
Индикатор включения режима «Valet»
(режим сервисного обслуживания).
Присутствует на дисплее всегда, по
ка система находится в режиме
«Valet».
Индикатор выполнения команд сис
темой (мигает фарами).
Индикатор заряда батареи.
Полный заряд батареи или мигает.
Низкий заряд батареи менее 30%.
Индикаторы состояния «Охрана».
«Охрана» — двери заблокированы
при включенном зажигании или в
режиме «Valet» (сервисный режим).
«Снято с охраны» — двери разбло
кированы при включенном зажига
нии или в режиме «Valet» (сервис
ный режим).
Комбинация индикаторов в режиме «Охрана»
при работающем двигателе автомобиля.
Зажигание включено:
– индикатор мигает,
– индикатор горит постоянно,
– индикатор мигает.
Индикатор срабатывания концевика
капота. Мигает при срабатывании
концевика капота в режиме «Охра
на» или при постановке на охрану
с открытым капотом.
Индикатор срабатывания концевика
багажника. Мигает при срабатыва
нии концевика багажника в режиме
«Охрана» или при постановке на ох
рану с открытым капотом.
Цифровой индикатор часового типа.
Индикация и установка:
– времени будильника,
– реального времени (часы),
– значений времени запуска «S» и
останова «R» по таймеру реально
го времени,
– времени работы турботаймера,
– значений температуры запуска
двигателя.
Внимание
В целях увеличения срока службы батареи брелока двухсторонней связи, контроль наличия связи
между ним и центральным блоком системы осуществляется вручную. Для проверки наличия связи
с брелокомпейджером и системой подайте команду, нажав любую кнопку, кроме F. Если связь при
сутствует — система «вернет» подтверждение выполнения команды с соответствующим звуковым
сигналом или дважды беззвучно мигнет пиктограммами света при однократном коротком нажатии
кнопок CH2, CH3, кнопки 1 (в режиме «Охрана») с обновлением состояния LCDдисплея. В против
ном случае, через 3 сек погаснет иконка , указывающая на отсутствие связи, а зуммер подаст
один длинный и один короткий сигналы.
