Shure MXA910W [11/63] Шаг 5 маршрутизация аудиосигнала
![Shure MXA910W [11/63] Шаг 5 маршрутизация аудиосигнала](/views2/1989602/page11/bgb.png)
Shure Incorporated
11/63
1.
2.
3.
4.

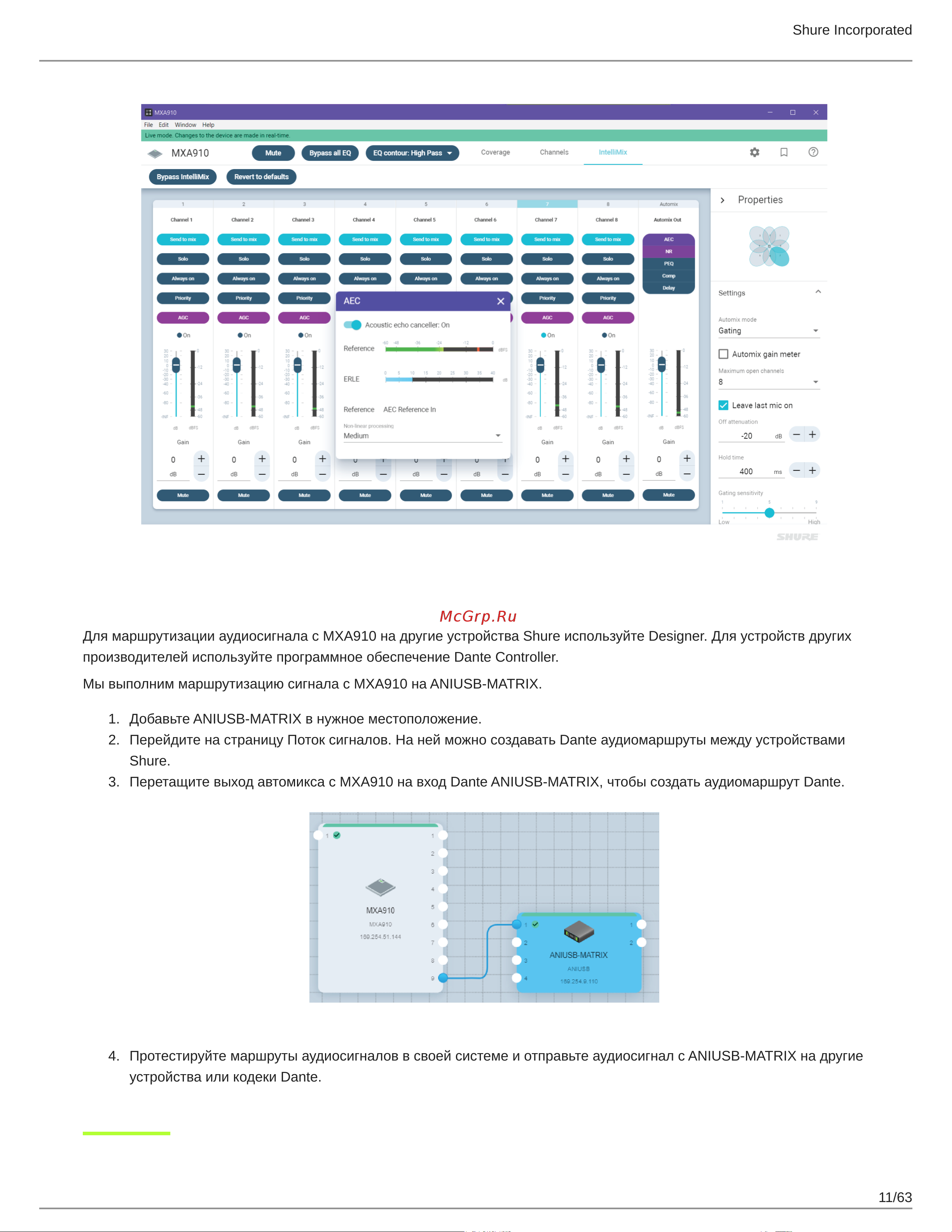

Шаг 5. Маршрутизация аудиосигнала
Для маршрутизации аудиосигнала с MXA910 на другие устройства Shure используйте Designer. Для устройств других
производителей используйте программное обеспечение Dante Controller.
Мы выполним маршрутизацию сигнала с MXA910 на ANIUSB-MATRIX.
Добавьте ANIUSB-MATRIX в нужное местоположение.
Перейдите на страницу Поток сигналов. На ней можно создавать Dante аудиомаршруты между устройствами
Shure.
Перетащите выход автомикса с MXA910 на вход Dante ANIUSB-MATRIX, чтобы создать аудиомаршрут Dante.
Протестируйте маршруты аудиосигналов в своей системе и отправьте аудиосигнал с ANIUSB-MATRIX на другие
устройства или кодеки Dante.
