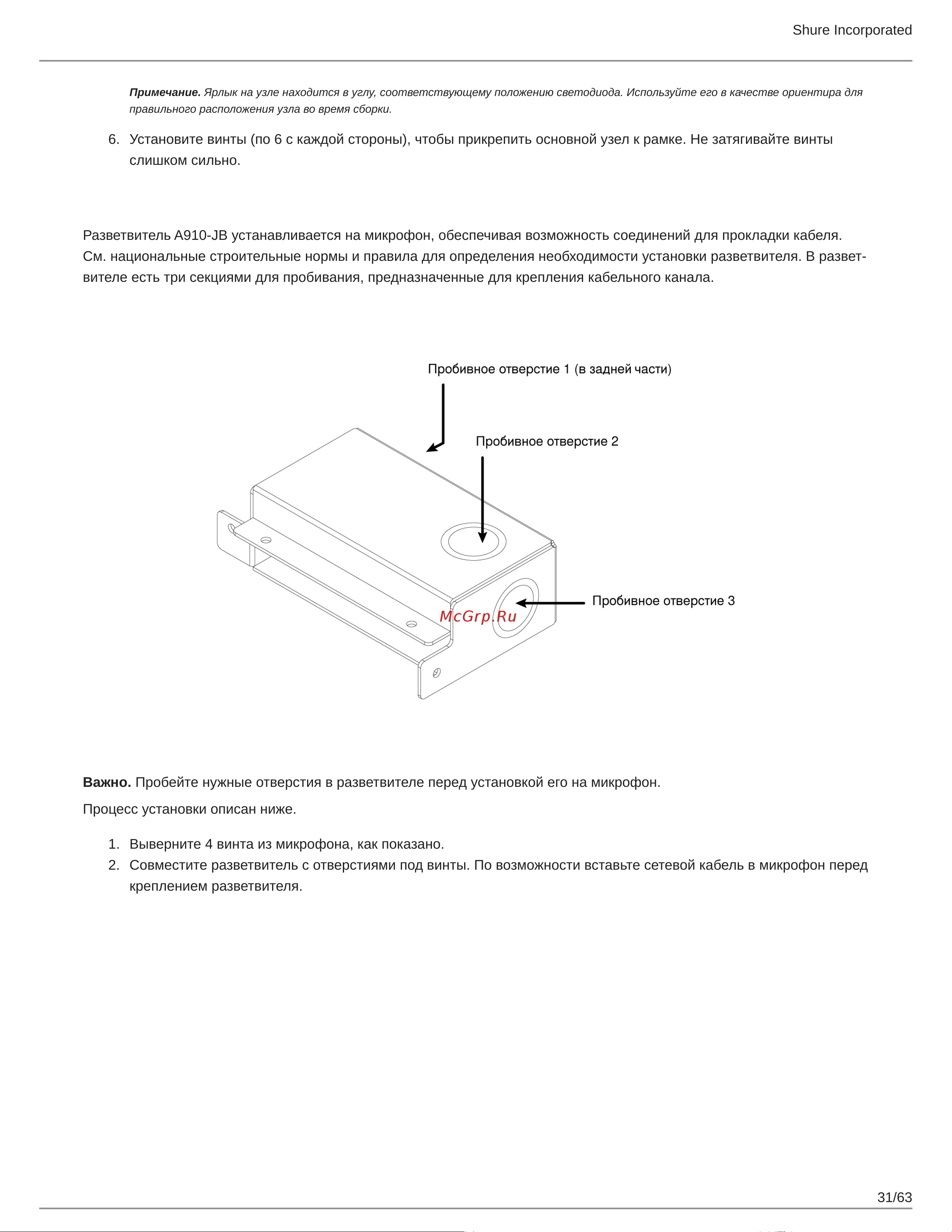

Shure Incorporated
31/63
6.
1.
2.
Примечание. Ярлык на узле находится в углу, соответствующему положению светодиода. Используйте его в качестве ориентира для
правильного расположения узла во время сборки.
Установите винты (по 6 с каждой стороны), чтобы прикрепить основной узел к рамке. Не затягивайте винты
слишком сильно.
Установка разветвителя
Разветвитель A910-JB устанавливается на микрофон, обеспечивая возможность соединений для прокладки кабеля.
См. национальные строительные нормы и правила для определения необходимости установки разветвителя. В развет-
вителе есть три секциями для пробивания, предназначенные для крепления кабельного канала.
Важно. Пробейте нужные отверстия в разветвителе перед установкой его на микрофон.
Процесс установки описан ниже.
Выверните 4 винта из микрофона, как показано.
Совместите разветвитель с отверстиями под винты. По возможности вставьте сетевой кабель в микрофон перед
креплением разветвителя.
