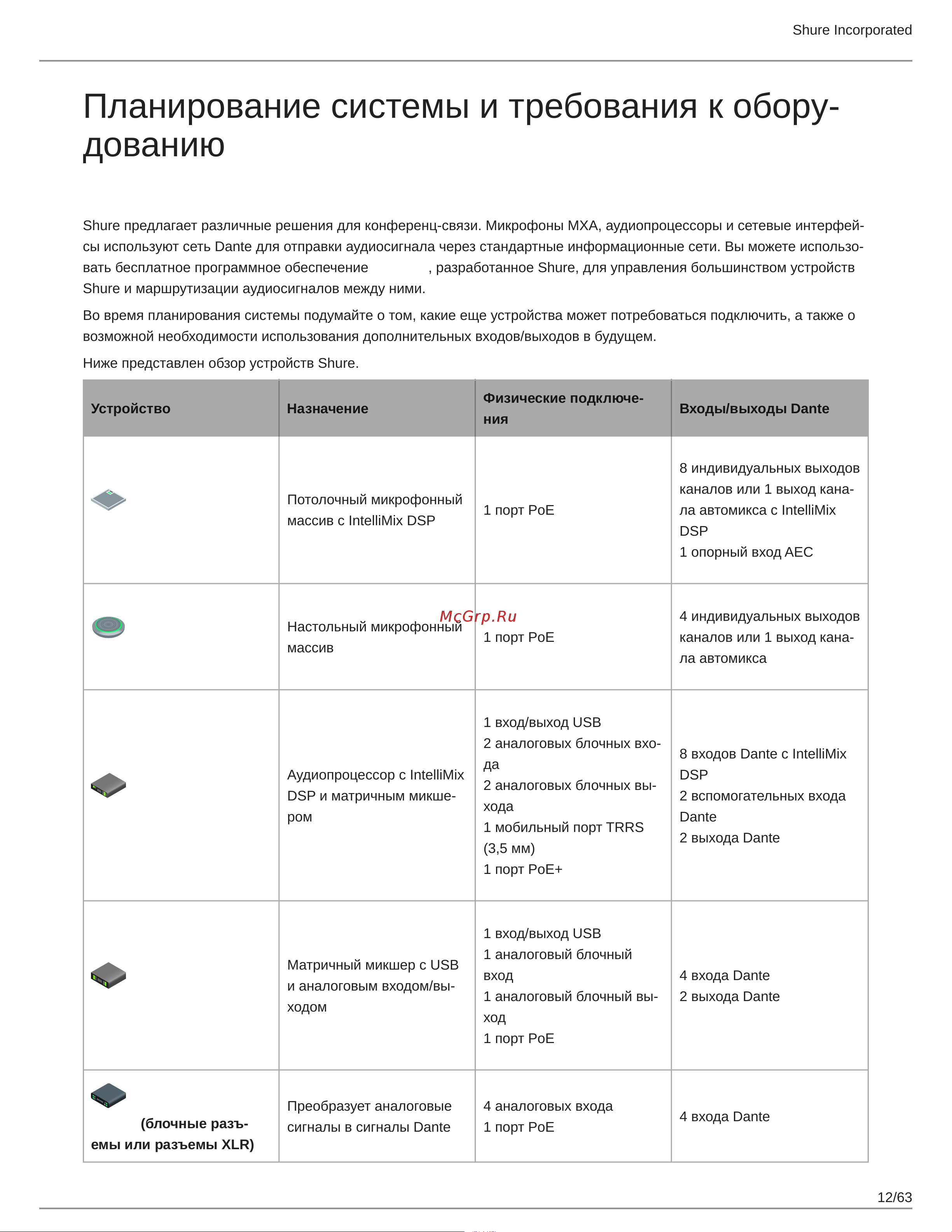

![Shure MXA910W [12/63] Планирование системы и требования к обору дованию](/views2/1989602/page12/bgc.png)
Shure Incorporated
12/63
Планирование системы и требования к обору-
дованию
Обзор устройств конференц-связи Shure
Shure предлагает различные решения для конференц-связи. Микрофоны MXA, аудиопроцессоры и сетевые интерфей-
сы используют сеть Dante для отправки аудиосигнала через стандартные информационные сети. Вы можете использо-
вать бесплатное программное обеспечение Designer, разработанное Shure, для управления большинством устройств
Shure и маршрутизации аудиосигналов между ними.
Во время планирования системы подумайте о том, какие еще устройства может потребоваться подключить, а также о
возможной необходимости использования дополнительных входов/выходов в будущем.
Ниже представлен обзор устройств Shure.
Устройство Назначение
Физические подключе
ния
Входы/выходы Dante
MXA910
Потолочный микрофонный
массив с IntelliMix DSP
1 порт PoE
8 индивидуальных выходов
каналов или 1 выход кана-
ла автомикса с IntelliMix
DSP
1 опорный вход AEC
MXA310
Настольный микрофонный
массив
1 порт PoE
4 индивидуальных выходов
каналов или 1 выход кана-
ла автомикса
P300
Аудиопроцессор с IntelliMix
DSP и матричным микше-
ром
1 вход/выход USB
2 аналоговых блочных вхо-
да
2 аналоговых блочных вы-
хода
1 мобильный порт TRRS
(3,5 мм)
1 порт PoE+
8 входов Dante с IntelliMix
DSP
2 вспомогательных входа
Dante
2 выхода Dante
ANIUSB-MATRIX
Матричный микшер с USB
и аналоговым входом/вы-
ходом
1 вход/выход USB
1 аналоговый блочный
вход
1 аналоговый блочный вы-
ход
1 порт PoE
4 входа Dante
2 выхода Dante
ANI4IN (блочные разъ
емы или разъемы XLR)
Преобразует аналоговые
сигналы в сигналы Dante
4 аналоговых входа
1 порт PoE
4 входа Dante
