Shure Incorporated
6/63
•
•
•
•
•
•
•
Compatible with Shure SystemOn audio asset management software for remote monitoring and real-time alerts about
critical issues
Network Connectivity
Discrete audio channels for each lobe and an automix channel are delivered over a single network cable
Dante digital audio coexists safely on the same network as IT and control data, or can be configured to use a dedicated
network
Control strings available for third-party preset controllers including Crestron and AMX
Professional Design
Sleek industrial design blends with contemporary board rooms and meeting spaces
Versatile mounting options for ceilings, pole mounts, suspension cables, and more
Available in white, black, and aluminum finishes (detachable grille can be custom painted)

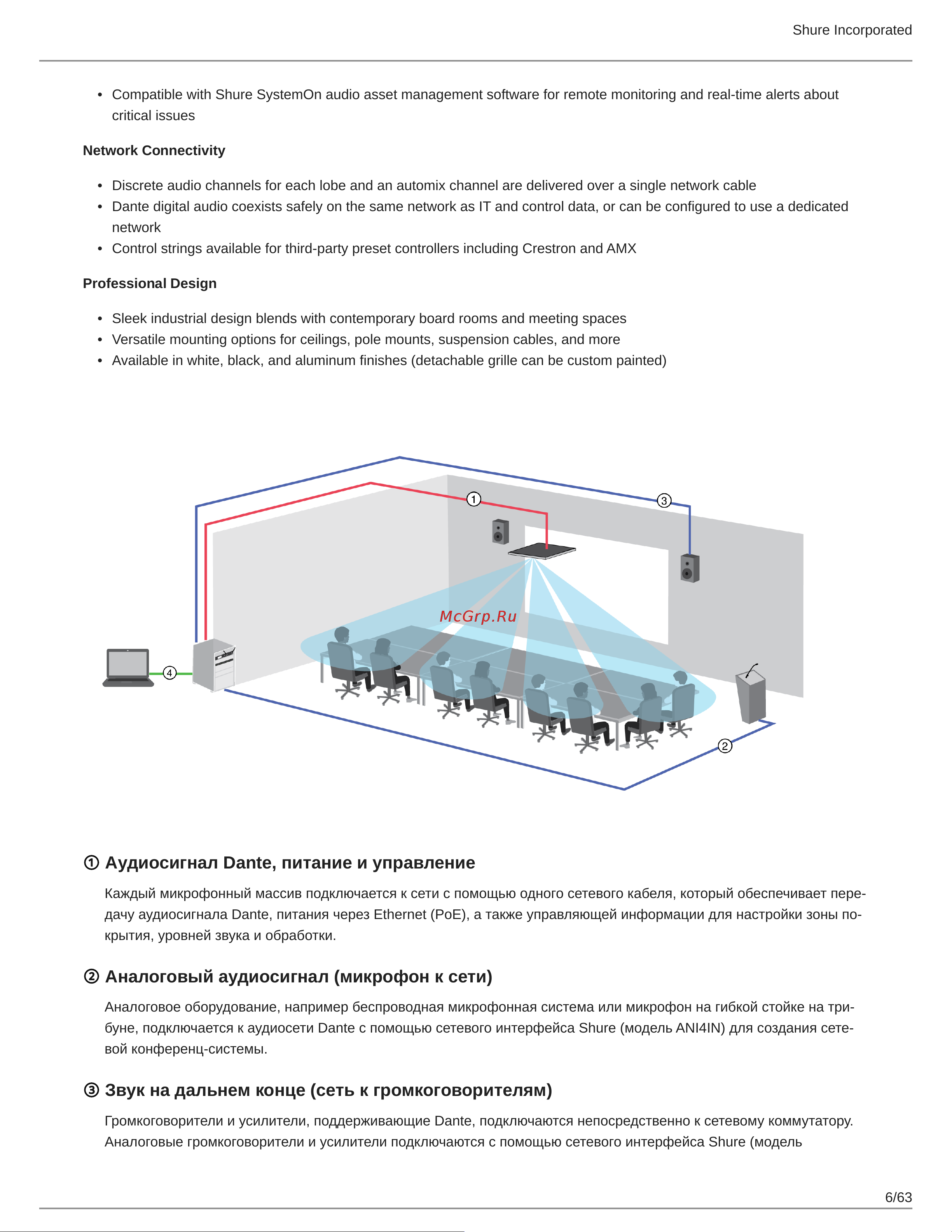

Общее описание системы
① Аудиосигнал Dante, питание и управление
Каждый микрофонный массив подключается к сети с помощью одного сетевого кабеля, который обеспечивает пере-
дачу аудиосигнала Dante, питания через Ethernet (PoE), а также управляющей информации для настройки зоны по-
крытия, уровней звука и обработки.
② Аналоговый аудиосигнал (микрофон к сети)
Аналоговое оборудование, например беспроводная микрофонная система или микрофон на гибкой стойке на три-
буне, подключается к аудиосети Dante с помощью сетевого интерфейса Shure (модель ANI4IN) для создания сете-
вой конференц-системы.
③ Звук на дальнем конце (сеть к громкоговорителям)
Громкоговорители и усилители, поддерживающие Dante, подключаются непосредственно к сетевому коммутатору.
Аналоговые громкоговорители и усилители подключаются с помощью сетевого интерфейса Shure (модель
