Other Changes
Template 1's lobe positions have changed.
If you're using Template 1 with the default lobe positions, updating to 4.x will change your lobe positions.
After updating, all custom lobe positions and Dante routes will stay the same.

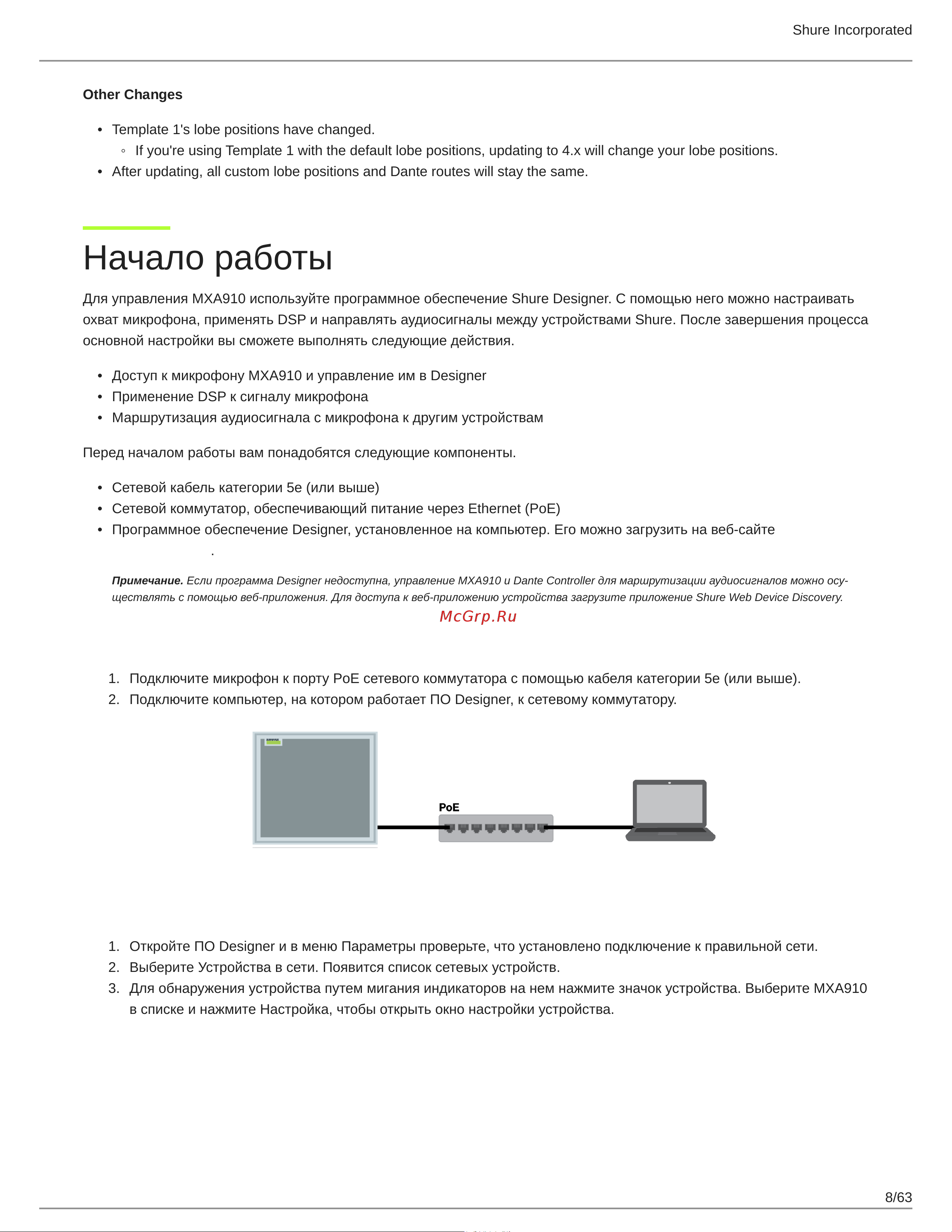

Начало работы
Для управления MXA910 используйте программное обеспечение Shure Designer. С помощью него можно настраивать
охват микрофона, применять DSP и направлять аудиосигналы между устройствами Shure. После завершения процесса
основной настройки вы сможете выполнять следующие действия.
Доступ к микрофону MXA910 и управление им в Designer
Применение DSP к сигналу микрофона
Маршрутизация аудиосигнала с микрофона к другим устройствам
Перед началом работы вам понадобятся следующие компоненты.
Сетевой кабель категории 5e (или выше)
Сетевой коммутатор, обеспечивающий питание через Ethernet (PoE)
Программное обеспечение Designer, установленное на компьютер. Его можно загрузить на веб-сайте
www.shure.com.
Примечание. Если программа Designer недоступна, управление MXA910 и Dante Controller для маршрутизации аудиосигналов можно осу
ществлять с помощью вебприложения. Для доступа к вебприложению устройства загрузите приложение Shure Web Device Discovery.
Шаг 1. Подсоединение к сети
Подключите микрофон к порту PoE сетевого коммутатора с помощью кабеля категории 5e (или выше).
Подключите компьютер, на котором работает ПО Designer, к сетевому коммутатору.
Шаг 2. Обнаружение MXA910 с помощью Designer
Откройте ПО Designer и в меню Параметры проверьте, что установлено подключение к правильной сети.
Выберите Устройства в сети. Появится список сетевых устройств.
Для обнаружения устройства путем мигания индикаторов на нем нажмите значок устройства. Выберите MXA910
в списке и нажмите Настройка, чтобы открыть окно настройки устройства.
