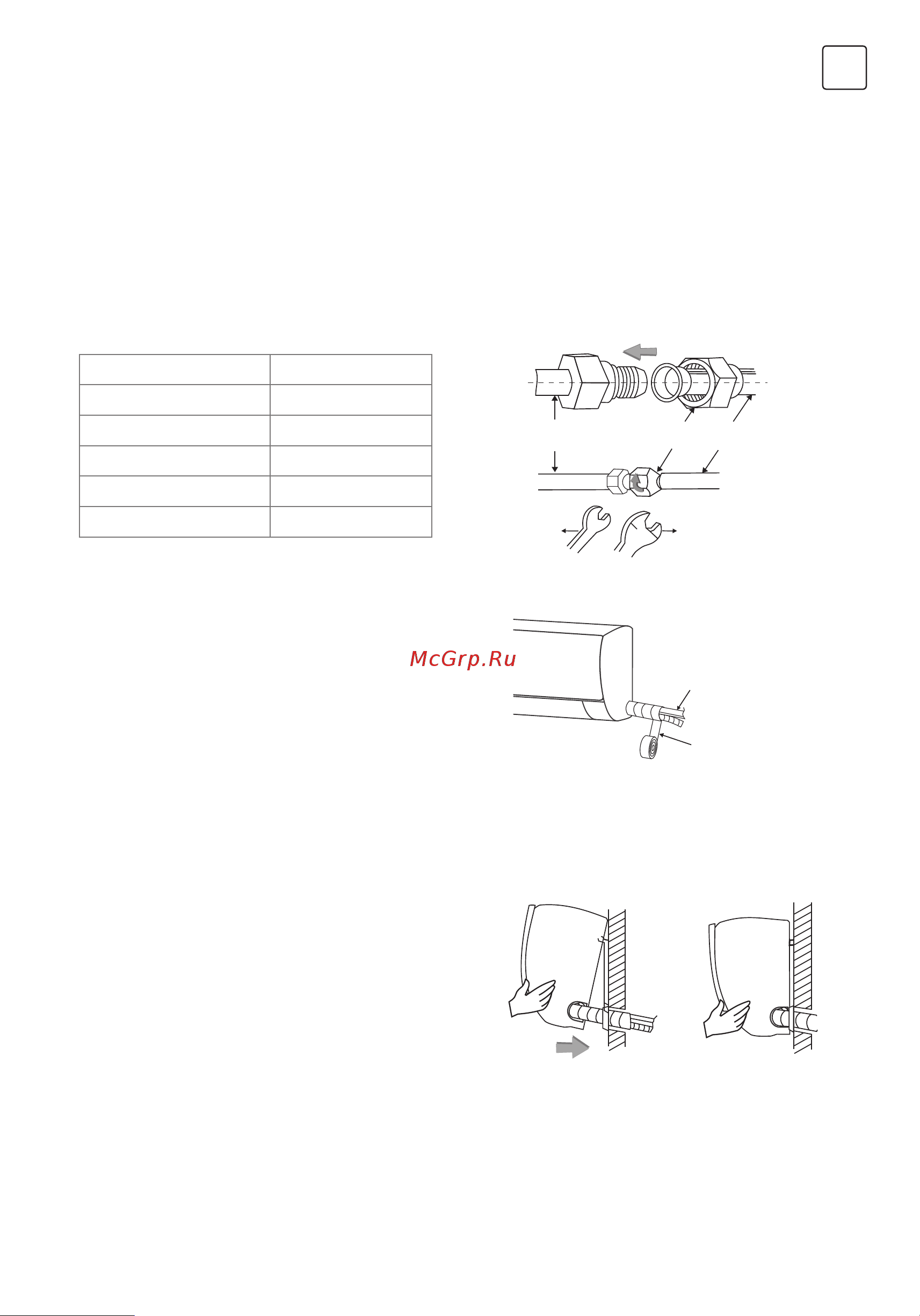

15
RUS
Соединение сливной трубы
Оберните трубопровод
1. Снимите фиксированную часть, чтобы вытащить трубу внутреннего блока из корпуса. Заверните рукой
шестигранную гайку слева от шарнира до конца.
2. Подсоедините соединительную трубу к внутреннему блоку:
Нацельтесь на центр трубы, затяните коническую гайку пальцами, а затем затяните коническую гайку
динамометрическим ключом, направление показано на диаграмме справа. Используемый крутящий
момент показан в следующей таблице.
Примечание: Перед установкой внимательно проверьте, нет ли повреждений стыков.
Соединения нельзя использовать повторно, за исключением случаев повторной развальцовки трубы.
1. Используйте изоляционную втулку, чтобы обернуть
соединительную часть внутреннего блока и
соединительную трубу, а затем используйте
изоляционный материал для упаковки и герметизации
изоляционной трубы, чтобы предотвратить образование
конденсата воды на соединительной части.
2. Подсоедините выпуск воды к сливным трубам и
направьте соединительную трубу, кабели и сливной
шланг прямо.
3. Оберните соединительные трубы, кабели и сливной
шланг пластиковыми стяжками. Прокладывайте трубу с
уклоном вниз.
Размер трубки (мм) Момент (Nm)
ɸ6 / ɸ6. 35 15 ~ 88
ɸ9 / ɸ9. 52 35 ~ 40
ɸ12 / ɸ12.7 45 ~ 60
ɸ15.88 73 ~ 78
ɸ19.05 75 ~ 80
Таблица моментов затяжки
Труба внутреннего
блока
Гаечный
ключ
Динамометрический
ключ
Соединительная
труба
Дренажный шланг
и Силовые кабели
Пластиковая
лента
Коническая
гайка
Соединительная
труба
Крепление внутреннего блока
1. Подвесьте внутренний блок на опорную доску и
переместите блок слева направо, чтобы убедиться, что
крюк правильно расположен на опорной плите.
2. Надавите на нижнюю левую сторону и верхнюю
правую сторону устройства к доске для штифта, пока
крючок не войдет в паз и не издаст щелчок.
