Подключите н. блок с помощью соединительной трубы:
Направьте расточку соединительной трубы на запорный клапан,
и затяните коническую гайку пальцами. Затем затяните гайку
ключом. При удлинении трубопровода необходимо добавить
ополнительное количество хладагента, чтобы не нарушить
работу и производительность кондиционера.
1. Эта таблица предназначена только для справки.
2. Соединения нельзя использовать повторно.
3. Проверьте, зафиксирована ли крышка запорного клапана.
УСТАНОВКА НАРУЖНОГО БЛОКА ГАЗ R32

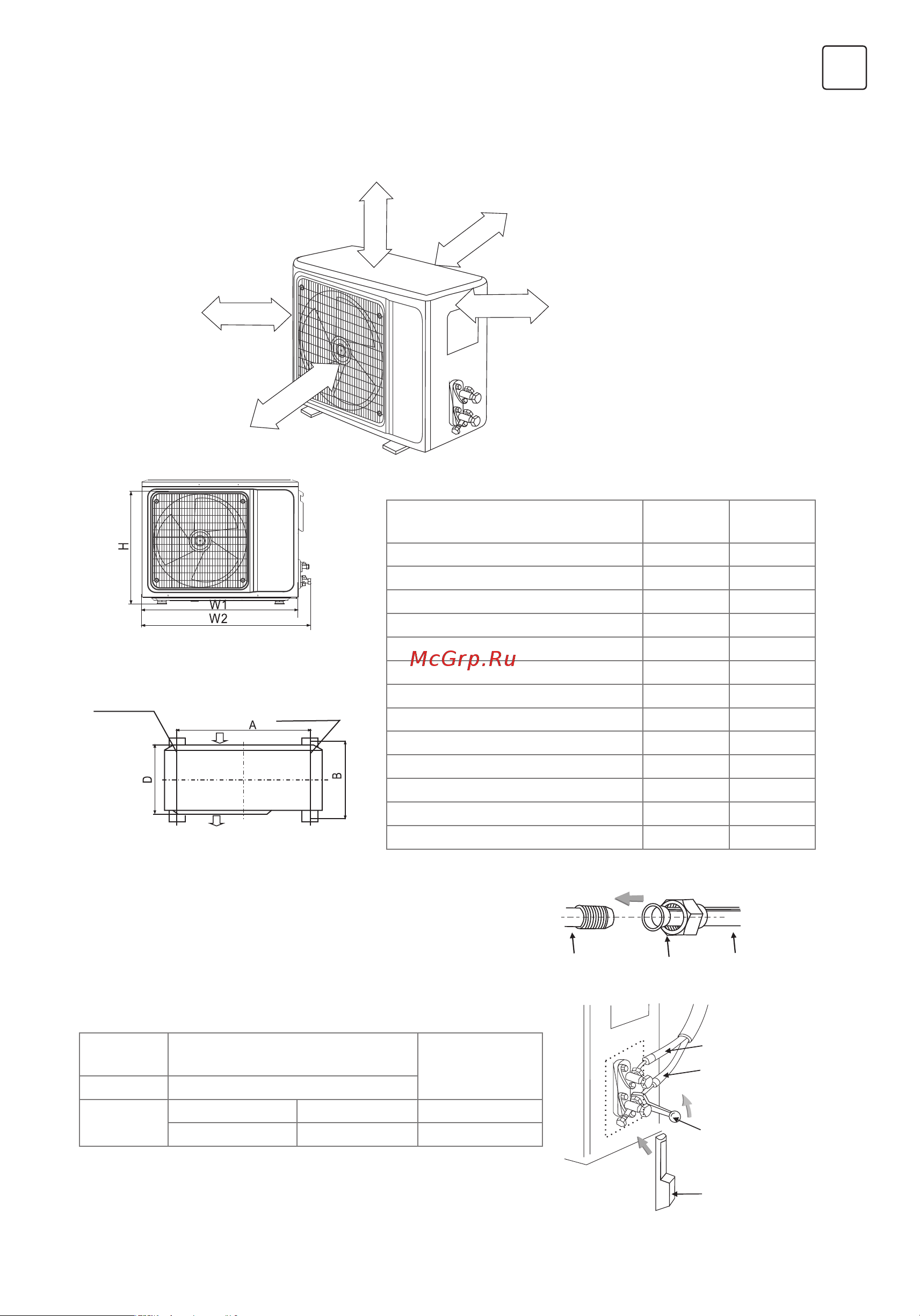

Габаритный чертеж установки наружного блока
Установите соединительную трубу
Болт для установки наружного блока
Свободное пространство
Свободное пространство
Свободное пространство
Забор воздуха
Выпуск воздуха
50cm
50cm
30cm
200cm
10cm
Левая
установочная
ножка
Правая
ножка
Вход воздух
Выпуск воздуха
Размер наружного блока
Ш1(Ш2) x В x Г (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
800(860)x545x315 545 315
800(850)x590(690)x310 540 325
825(880)x655x310 540 335
900(950)x700x350 630 350
900(950)x795x330 535 350
970(1044)x803x395 675 409
Длина
трубок
Дозаправка
Количество
хладагента
для блока
5M Не нужна
5-15M
CC12000Btu 16g/m 1 kg
CC18000Btu 24g/m 2 kg
Соединит-
ельная
труба
Жидкостная
трубка
Газовая трубка
Гаечный ключ
Сервисная
крышка
Конусная
гайка
Труба
внутреннего
блока
