Tesla TA36FFUL-1232IA [18/56] Установка наружного блока

RUS

1. Ослабьте винты и снимите крышку с устройства.

2. Подключите кабели соответственно к соответствующим клеммам

клеммной колодки наружного блока (см. Схему подключения),

а если есть сигналы, подключенные к вилке, просто выполните

соединение.

3. Провод заземления: выверните винт заземления из

электрического кронштейна, накройте конец провода заземления

на винте заземления и вкрутите его в отверстие для заземления.

4. Надежно закрепите кабель с помощью крепежа.

5. Верните крышку на место и закрутите крепления.

УСТАНОВКА НАРУЖНОГО БЛОКА

Подключение проводки

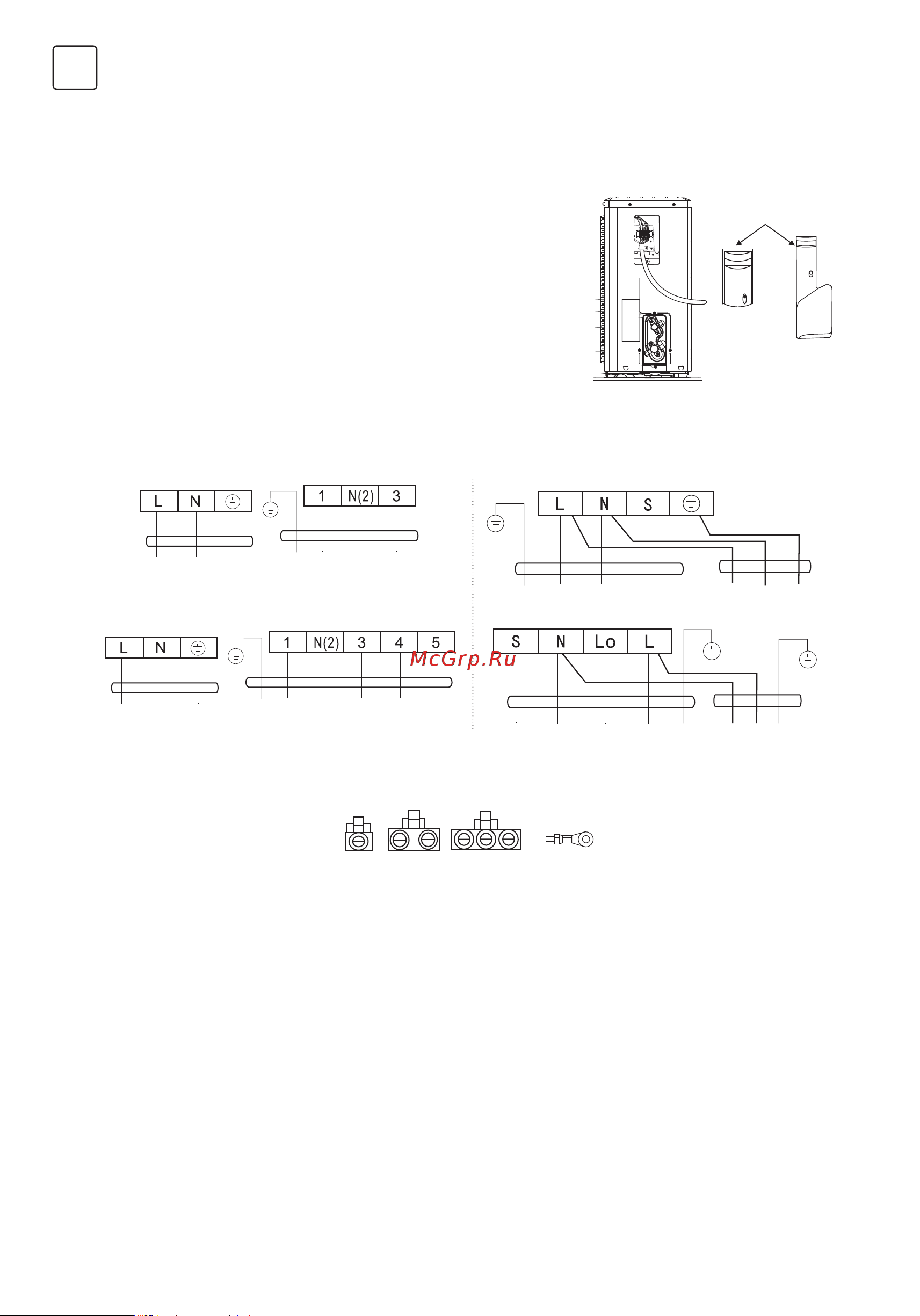

Схема подключения

Постоянная скорость

Коннектор

При наличий коннектора подключайте напрямую.

Примечание:

• Это руководство обычно включает режим подключения для различных типов кондиционеров. Мы не

можем исключить возможность того, что некоторые особые типы электрических схем не включены.

• Схема предназначена только для справки. Если объект отличается от этой схемы подключения,

обратитесь к подробной схеме подключения, прикрепленной к устройству, которое вы приобрели.

Переменная скорость

Наружный блок

Внутренний блок

Наружный блок

Питание

крышка
