19
RUS

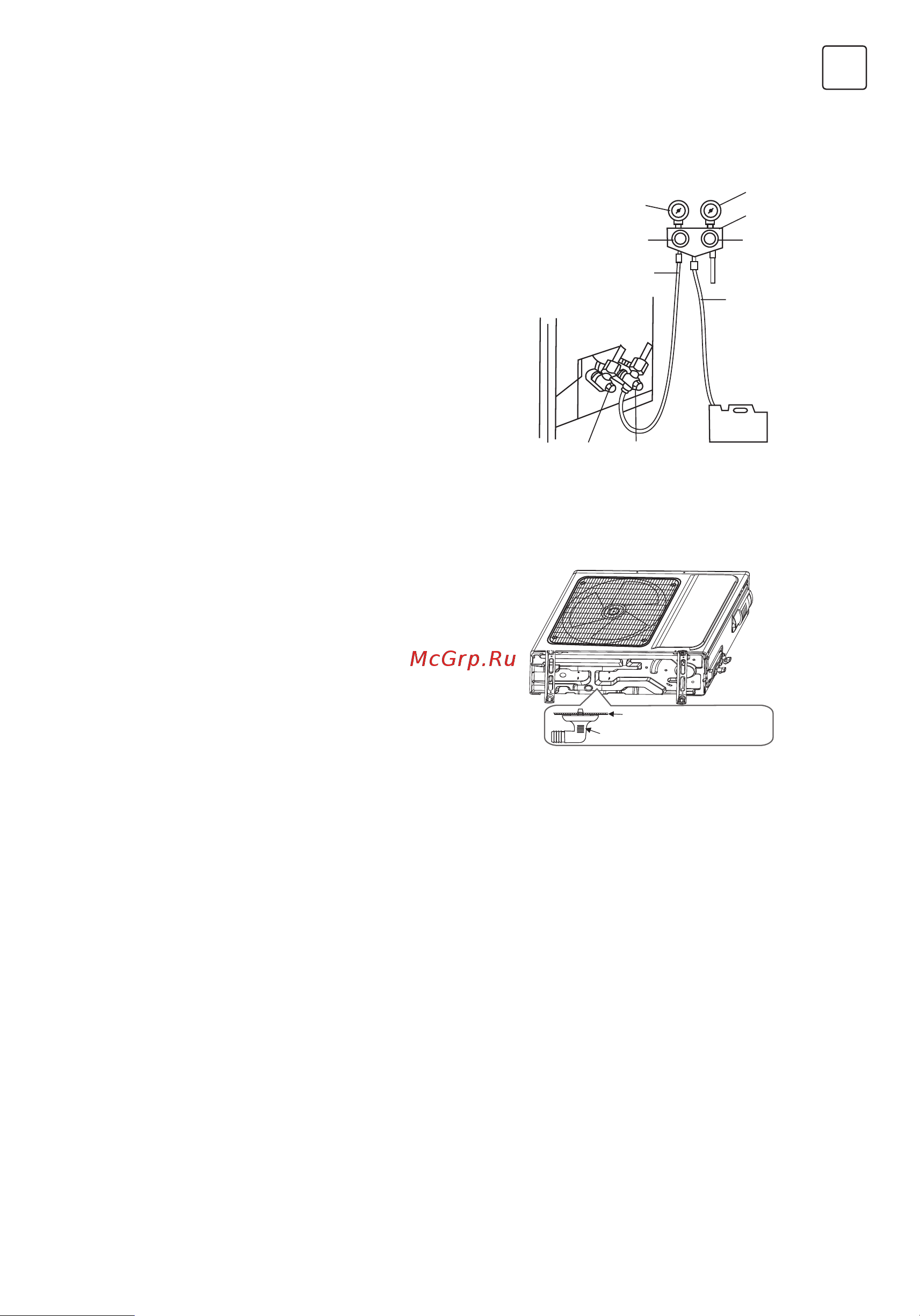

Вакуумирование (газ R32)
Эксклюзивный насос хладагента R32 должен использоваться для создания вакуума
хладагента R32.
Перед работой с кондиционером снимите крышку
запорного клапана (газовый и жидкостный клапаны) и
после этого обязательно затяните ее (чтобы предотвратить
потенциальную утечку воздуха).
1. Для предотвращения утечки и разлива воздуха
затяните все соединительные гайки всех раструбов.
2. Подсоедините запорный клапан, заправочный шланг,
коллекторный клапан и вакуумный насос.
3. Полностью откройте ручку Lo клапана коллектора и
подайте вакуум не менее 15 минут и убедитесь, что
вакуумметр показывает -0,1 МПа (-76cmHg).
4. После создания вакуума полностью откройте запорный
клапан шестигранным ключом.
5. Убедитесь, что внутренние и внешние соединения не
имеют утечки воздуха.
Вакуумметр
-76cmHg
Манометр
Распреде-
литель
Клапан
высокого
давления
Заправочный
шланг
Вакуумный
насос
Клапан
(Газовый)
Клапан
(Жидкостный)
Шланг высокого
давления
Клапан низкого
давления
Отвод конденсата снаружи (только для типа с тепловым
насосом)
Когда агрегат нагревается, конденсат и вода для
размораживания могут надежно выводиться через
дренажную трубу.
Установка:
Установите колено наружного дренажа в отверстие ɸ25 на
опорной плите и присоедините дренажный шланг к патрубку
чтобы сточные воды, образующиеся в наружном блоке,
могли
сливаться на подходящую пластину.
Шасси
Наружный патрубок
ПРОВЕРКА ПОСЛЕ УСТАНОВКИ И ПРОБНАЯ
ЭКСПЛУАТАЦИЯ
Проверка после установки
Проверка электробезопасности
1. Напряжение питания соответствует требованиям.
2. Если есть какие-либо неисправные или отсутствующие соединения в каждом из силовых, сигнальных и
заземляющих проводов.
3. Заземляющий провод кондиционера надежно заземлен.
Проверка безопасности монтажа
1. Установка безопасна.
2. Слив воды плавный.
3. Правильно ли установлены электропроводка и трубопровод.
4. Убедитесь, что внутри устройства не осталось посторонних предметов или инструментов.
5. Убедитесь, что трубопровод хладагента хорошо защищен.
Проверка на герметичность хладагента
В зависимости от метода установки, следующие методы могут использоваться для проверки
