Exterior

1. Interruptor ON/OFF

2. USB 2.0

12 3

DC IN 12VUSB

EXT. 1&2

Instrucciones de uso

Para conectar el módulo de extensión al reproductor:

● Conecte el puerto USB del módulo de ampliación del puerto USB del reproductor.

● Asegúrese de que ambos aparatos están conectados a la red eléctrica (NOTA: el módulo de extensión

tiene su propia conexión de energía, y no se alimenta desde el reproductor a través de la conexión

eSATA o USB).

● NOTA: Por seguridad, se recomienda apagar el reproductor y el módulo de extensión (desconectados

de la red eléctrica) antes de conectar y desconectarlos.

● NOTA: También puede utilizar soportes de fijación especial (no incluido, se pueden comprar por

separado) para conectar físicamente el módulo de extensión con el reproductor.

Para instalar una tarjeta de extensión en el módulo de extensión:

● Apague el módulo de extensión.

● Elija una ranura de extensión no utilizada.

● Afloje el tornillo y retire el panel de la cubierta de la ranura de extensión.

● Inserte la tarjeta en la ranura de extensión de extensión, y fíjela con el tornillo.

● Seguir las instrucciones específicas (si las hubiera).

Para retirar una tarjeta de extensión del módulo de extensión:

● Apague el módulo de extensión.

● Afloje el tornillo y retire la tarjeta de extensión de la ranura de extensión.

● Fije el panel de la cubierta de la ranura de extensión y fijarla con el tornillo.

Obtener más información

Por favor, pulse en el enlace para obtener más información actualizada sobre los reproductores multimedia

Dune HD y los módulos de extensión Dune HD Smart: http://dune-hd.com

3. Ranuras de extensión

4. DC 12V

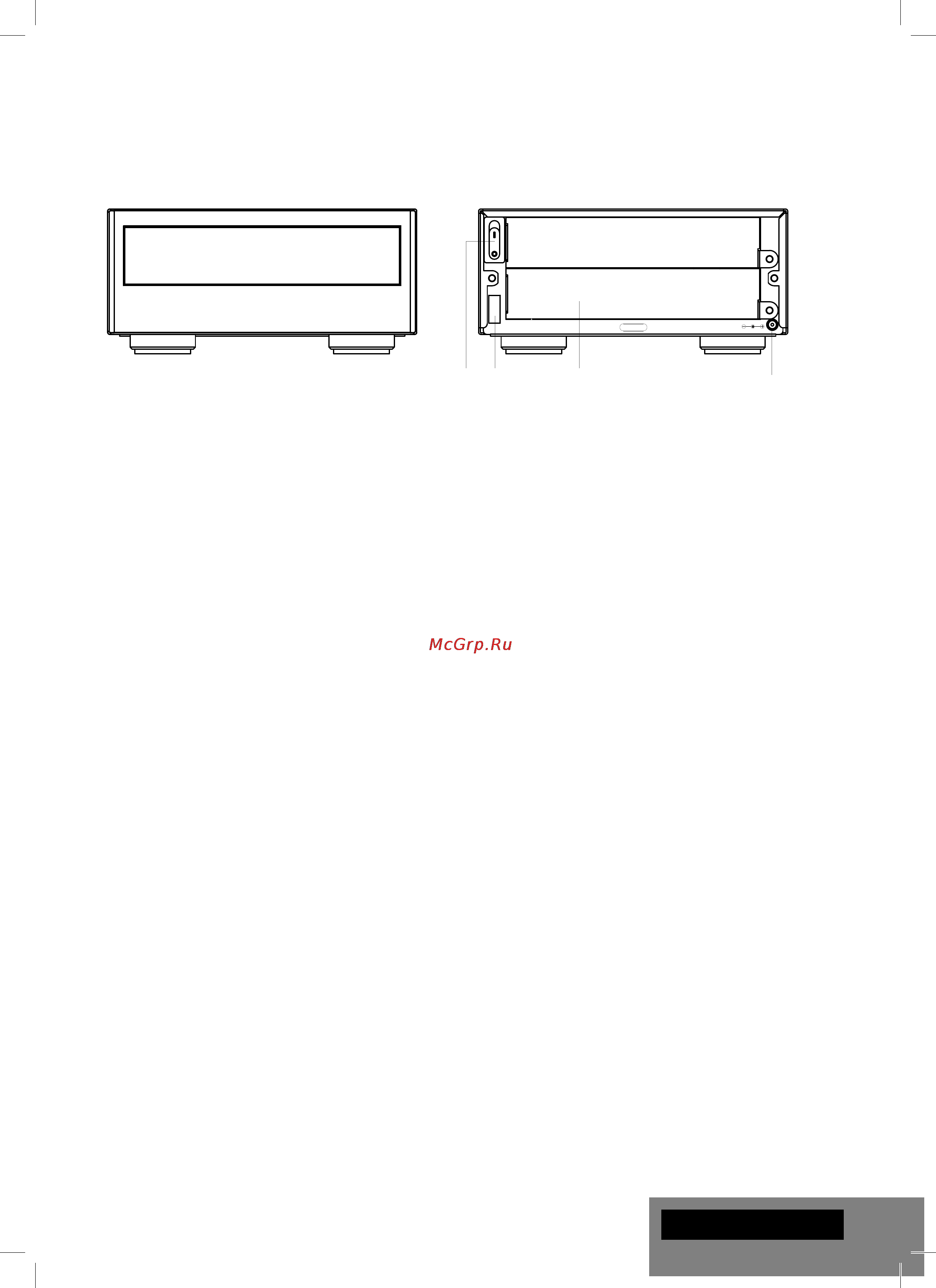

Vista frontal:

Vista trasera:
