Dune SMART ME [19/20] Instrukcja użytkowania

Obudowa

1. Włącznik główny

2. Złącze host USB 2.0 (slave)

12 3

DC IN 12VUSB

EXT. 1&2

Instrukcja użytkowania

Aby podłączyć moduł Smart ME do odtwarzacza Dune HD należy:

● Używając kabla dołączonego do zestawu połączyć USB modułu z gniazdem z jednym ze złącz host

USB odtwarzacza.

● Włączyć zasilanie modułu i odtwarzacza (moduł ma swoje własne zasilanie niezależne od zasilania

odtwarzacza, kabel USB łączący urządzenia nie zapewnia zasilania)

● UWAGA: dla zapewnienia maksymalnego bezpieczeństwa i stabilności działania, zalecane jest łączenie

i rozłączanie odtwarzacza z modułem, gdy zasilanie obu urządzeń jest wyłączone.

● UWAGA: możliwe jest użycie dodatkowych elementów (szyn) trwale łączących obudowy urządzeń ze

sobą (elementy są sprzedawane osobno).

Aby zainstalować kartę rozszerzeń w module należy:

●

Wyłączyć zasilanie modułu

● Wybrać puste gniazdo kart rozszerzeń

● Odkręcić śruby mocujące pokrywę gniazda

● Wsunąć kartę do portu i zabezpieczyć przez przykręcenie śruby mocującej

● Jeżeli wraz z kartą zostały dołączone dodatkowe instrukcje dotyczące instalacji – należy zastosować

się do nich.

Aby odłączyć kartę rozszerzeń od modułu należy:

● Wyłączyć zasilanie modułu

● Odkręcić śrubę mocującą kartę rozszerzeń i wysunąć kartę z gniazda

●

Założyć pokrywę pustego gniazda i zamocować ją do obudowy śrubami.

Wsparcie i informacje dodatkowe

Aktualne informacje dotyczące odtwarzaczy, modułów rozszerzeń, ich kompatybilności i współpracy

można znaleźć na stronach producenta: http://dune-hd.com

3. Miejsca na karty rozszerzeń

4. Gniazdo zasilania DC 12V

Polski

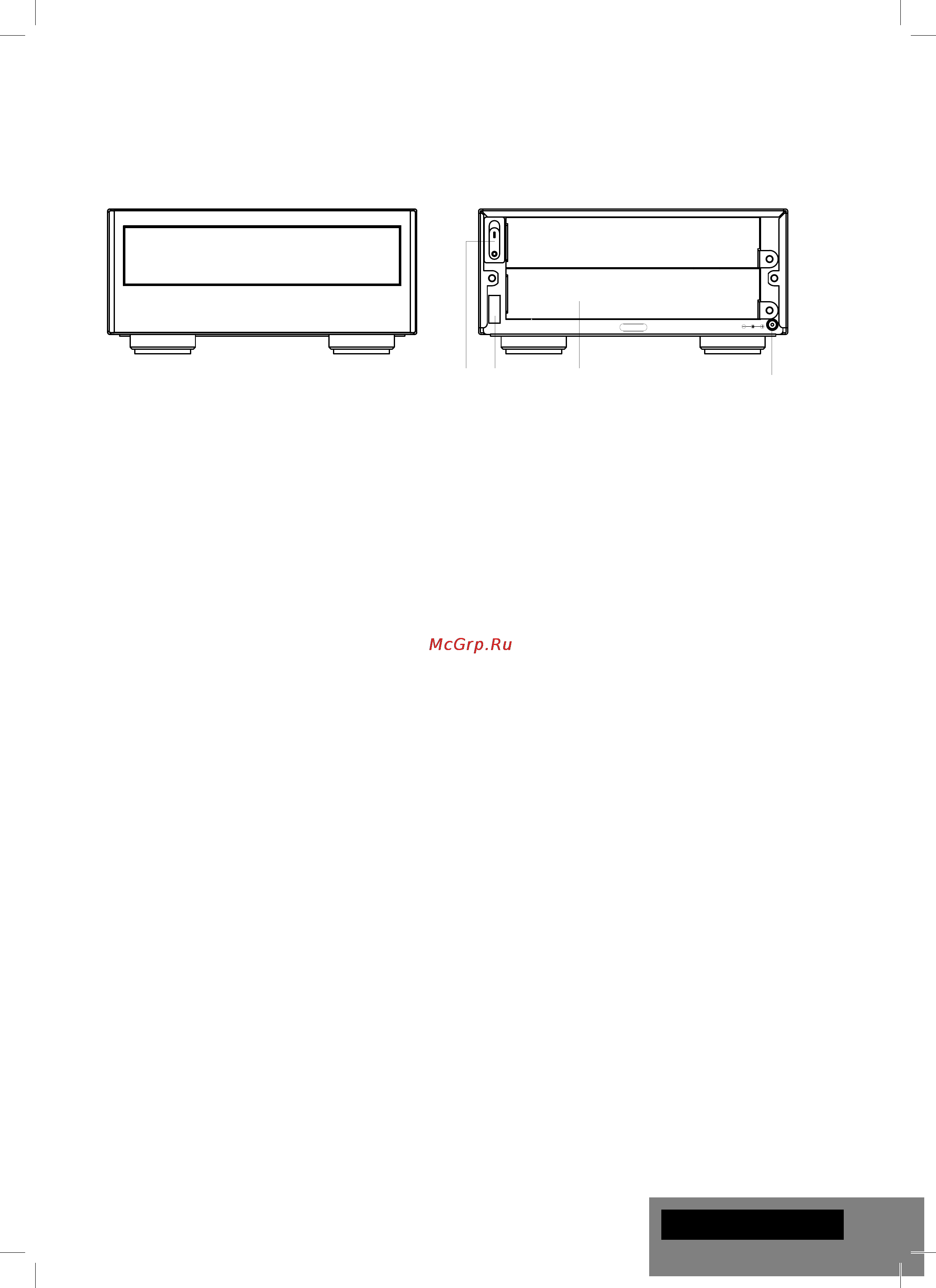

Widok panelu przedniego

Widok złącz
