Caractéristiques techniques

4. Interrupteur Marche/Arrêt

2. Port USB host 2.0

12 3 4

DC IN 12VUSB

EXT. 1&2

Instructions d’utilisation

Pour connecter le module d’extention à votre lecteur multimédia Dune HD:

● Connectez le port USB du module d’extension au port USB du lecteur.

● Assurez-vous que le lecteur ainsi que le module d’extension soient branchés au courant. (NOTE: le

module d’extension possède sa propre alimentation électrique et par conséquent n’est pas alimenté par

le lecteur via le port eSATA ou USB).

● NOTE: Pour une sécurité et fiabilité maximale, il est recommandé d’éteindre complètement le lecteur

ainsi que le module d’extension (en utilisant l’interrupteur Marche/arrêt) avant toute manipulation.

● NOTE: Vous pouvez également utiliser le kit de fixation (non inclu et vendu séparément) permettant de

relier physiquement le module d’extension au lecteur.

Pour installer une carte d’extension dans le lecteur:

● Eteignez le module d’extension.

● Choisissez un emplacement vide.

● Desserez les vis et retirez le cache de l’emplacement choisi.

● Insérez la carte d’extension dans l’emplacement prévu à cet effet, et fixez-le à l’aide des vis.

● Suivez également les instructions fournies avec la carte d’extension.

Pour retirer une carte du module d’extension:

● Eteignez le module d’extension.

● Desserez les vis et retirez la carte d’extension de son emplacement.

● Remettez le cache devant l’emplacement désormais vide et fixez-le à l’aide des vis.

Informations complémentaires

Pour de plus amples informations concernant les lecteurs multimédia Dune HD ainsi que les modules

d’extension Dune HD Smart, veuillez vous rendre à l’adresse internet suivante: http://dune-hd.com

3. Emplacements pour cartes

d’extensions

4. Alimentation 12V

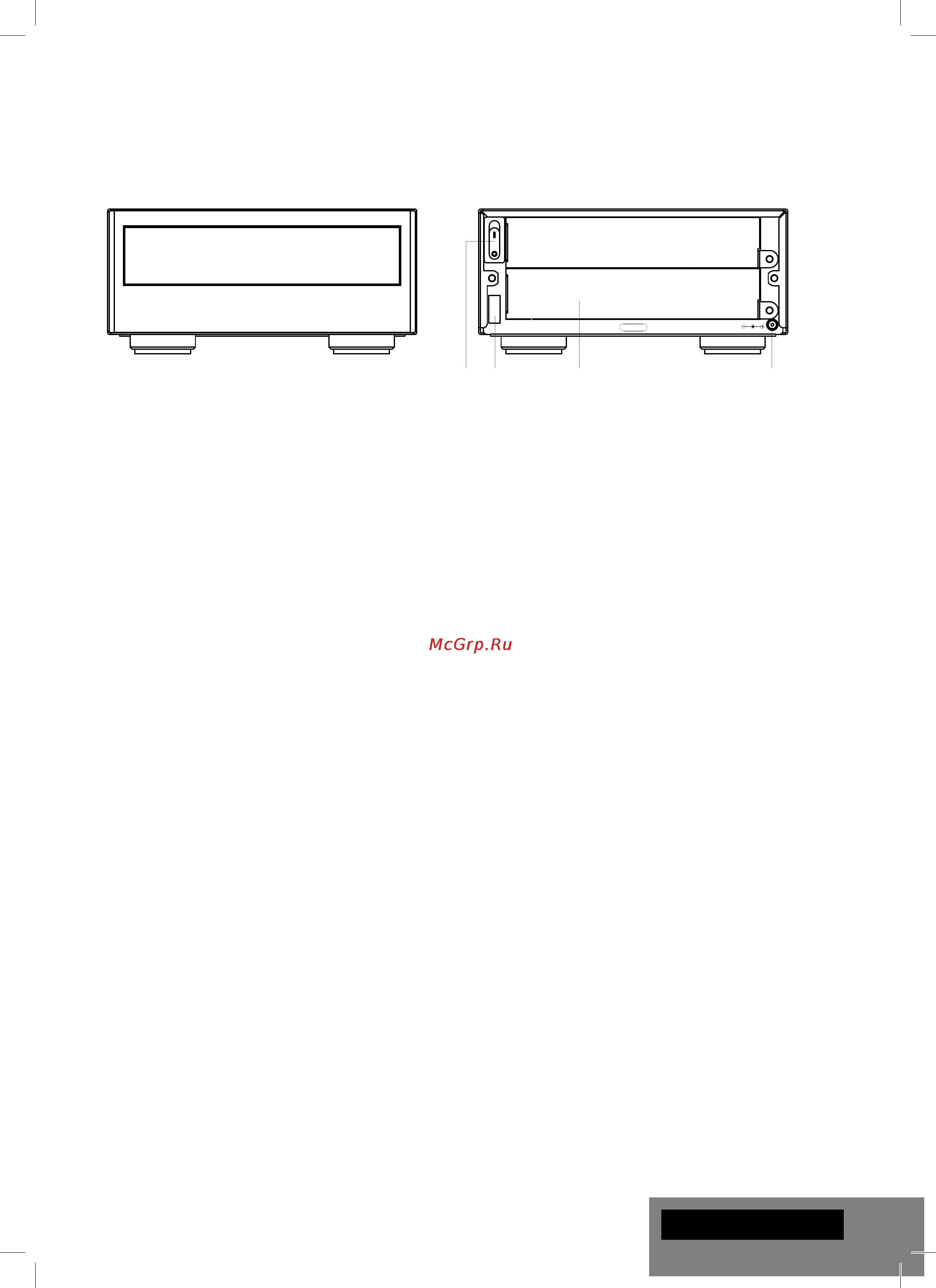

Façe avant:

Panneau arrière:
