Dune SMART ME [15/20] Внешний вид

Внешний вид

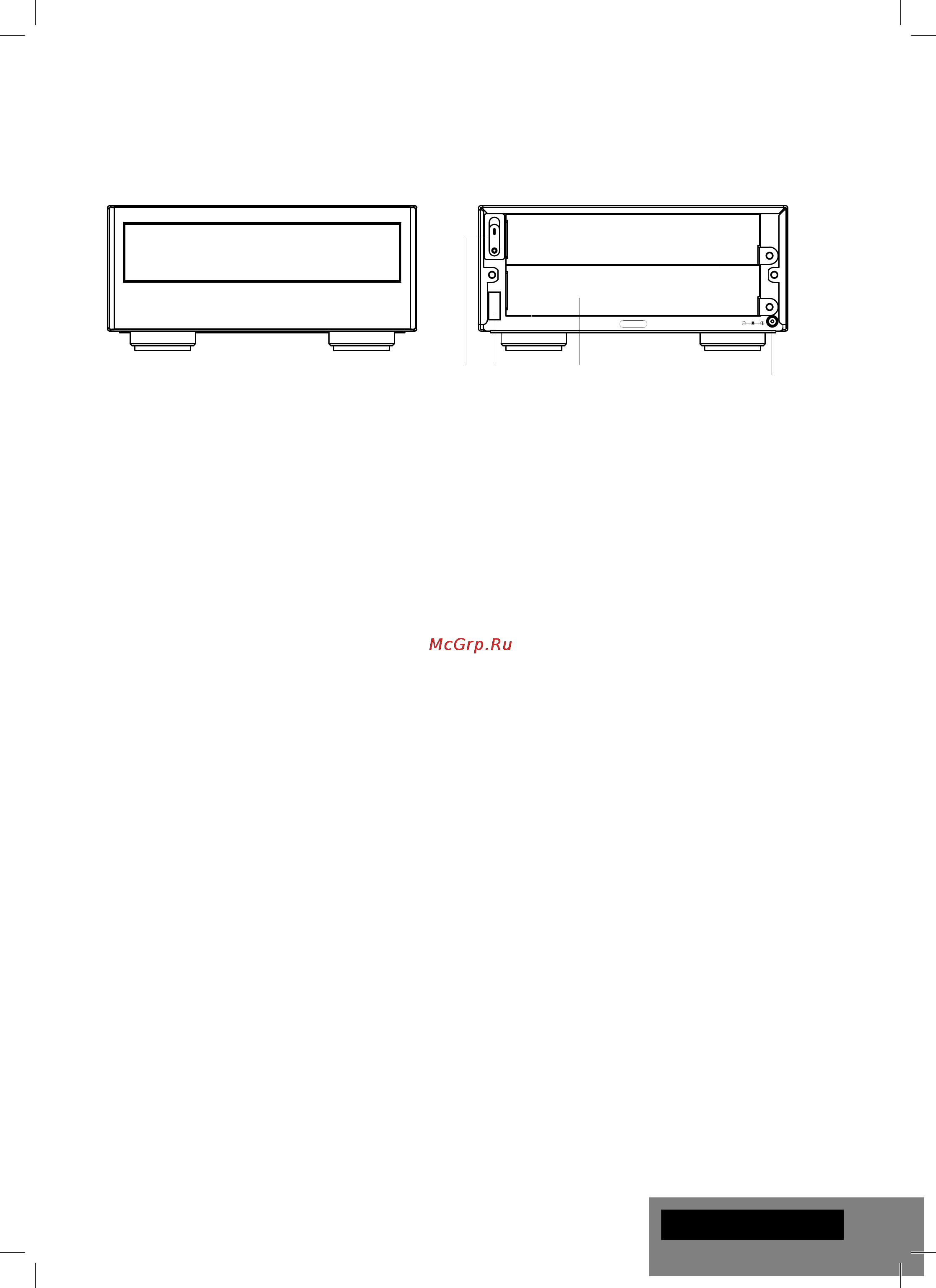

Вид спереди Вид сзади

1. Выключатель питания

2. USB 2.0 host

12 3

DC IN 12VUSB

EXT. 1&2

Руководство по эксплуатации

Для соединения модуля расширения с плеером необходимо произвести следующие дей-

ствия:

● Подключить USB-порт модуля расширения к USB host-порту плеера, используя кабель USB.

● Убедиться, что питание подведено как к плееру, так и к модулю расширения (примечание: мо-

дуль расширения использует собственное питание и не может получать питание от плеера по

интерфейсу USB).

●

Примечание: В целях предотвращения возможного выхода оборудования из строя, перед соеди-

нением (или разъединением) устройств настоятельно рекомендуется полностью обесточивать

как плеер, так и модуль расширения.

● Примечание: Вы также можете использовать специальные крепежи (в комплект поставки не вхо-

дят, приобретаются отдельно) для физического соединения модуля и плеера.

Для установки платы

расширения в модуль расширения необходимо произвести следую-

щие действия:

● Отключить питание модуля расширения.

● Выбрать свободный слот расширения.

● Открутить винт и снять заглушку со слота расширения.

● Вставить плату расширения в слот расширения и закрепить ее, используя винт.

● Также следовать специфичным инструкциям (если таковые имеются) для конкретной

модели пла-

ты расширения.

Для извлечения платы расширения из модуля расширения необходимо произвести следу-

ющие действия:

● Отключить питание модуля расширения.

● Открутить винт и извлечь плату расширения из слота расширения.

● Установить заглушку на слот расширения и закрепить ее, используя винт.

Дополнительная информация

Дополнительная, наиболее актуальная информация о плеерах Dune HD и модулях расширения

Dune HD Smart доступна на интернет-сайте: http://dune-hd.com

3. Слоты расширения

4. Разъём DC power 12V

РУССКИЙ
