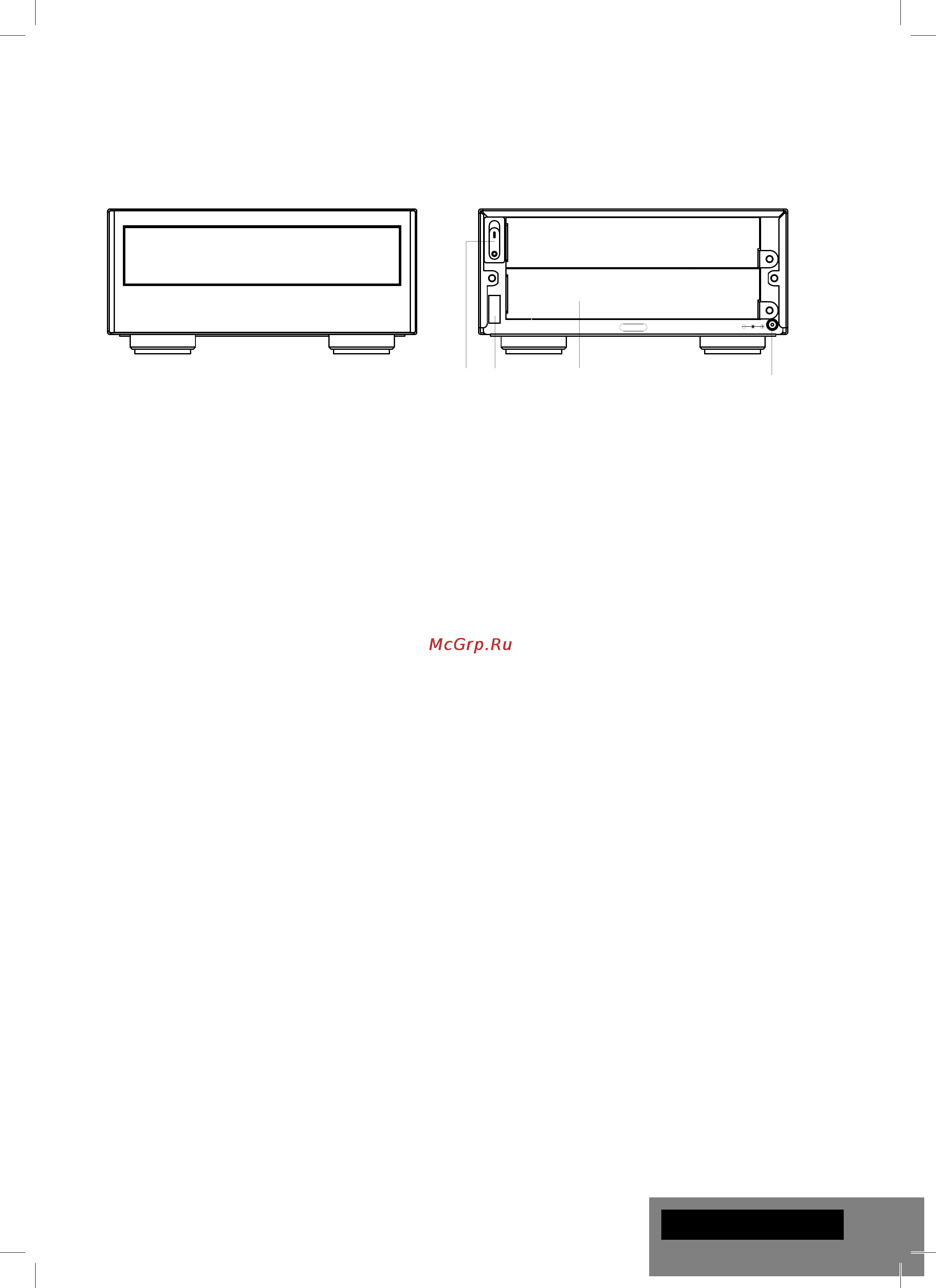

Зовнішній вигляд

Вигляд спереду Вигляд ззаду

1. Вимикач живлення

2. USB 2.0 host

12 3

DC IN 12VUSB

EXT. 1&2

Керівництво з експлуатації

Для з’єднання модуля розширення з програвачем необхідно виконати наступні дії:

● Підключити USB-порт модуля розширення до порту USB host програвача, використовуючи USB-

кабель.

● Переконатися, що живлення підведено як до програвача, так і до модуля розширення (примітка:

модуль розширення використовує власне живлення і не може одержувати живлення від програ-

вача по інтерфейсу USB).

●

Примітка: В цілях запобігання можливого виходу обладнання зі строю, перед з’єднанням (або

роз’єднанням) пристроїв дуже рекомендується повністю знеструмити як програвач, так і модуль

розширення.

● Примітка: Ви також можете використовувати спеціальні кріплення (в комплект поставки не вхо-

дять, продаються окремо) для фізичного з’єднання модуля і програвача.

Для установки плати розширення в модуль розширення необхідно виконати наступні дії:

● Вимкнути живлення модуля розширення.

● Обрати вільний слот розширення.

● Відкрутити гвинт і зняти заглушку з слота розширення.

● Вставити плату розширення в слот розширення і закріпити її, використовуючи гвинт.

● Також слідувати специфічним інструкціям (якщо такі є) для

конкретної моделі плати розширення.

Для вилучення плати розширення з модуля розширення необхідно виконати наступні дії:

● Вимкнути живлення модуля розширення.

● Відкрутити гвинт і витягти плату розширення зі слота розширення.

● Встановити заглушку на слот розширення і закріпити її, використовуючи гвинт.

Додаткова інформація

Додаткова, актуальніша інформація про програвачі Dune HD та модулі розширення Dune HD Smart

доступна на інтернет-сайті: http://dune-hd.com

3. Слоти розширення

4. Роз’єм DC power 12V

УКРАЇНСЬКА
