12 WWW.WEBER.COM
®
УСТАНОВКА БАЛЛОНА СО СЖИЖЕННЫМ ПРОПАНОМ ВНУТРИ ШКАФА
1
ТРЕБОВАНИЯ К УСТАНОВКЕ БАЛЛОНА
ВНУТРИ ШКАФА
Баллон со сжиженным пропаном может быть
установлен внутри шкафа гриля, если он не
превышает требований к максимальным размерам.
Требования к максимальным размерам для баллонов,
устанавливаемых внутри шкафа, следующие:
Емкость баллона: 6 кг макс.
Высота баллона: 465 мм макс.
Ширина баллона: 289 мм макс.
(прямоугольная площадь) или
318 мм макс.
(круглая площадь)
Кроме того, основание баллона должно помещаться
между держателями баллона и плоской частью на
панели основания (1).
m ПРЕДУПРЕЖДЕНИЕ: Если баллон со
сжиженным пропаном не соответствует
размерным требованиям,
предъявляемым при установке баллона
внутри шкафа, не пытайтесь помещать
его или подсоединять внутри шкафа.
Устанавливайте и подсоединяйте
баллон вне шкафа. Невыполнение
этого требования может повредить
шланг и, как следствие, вызвать пожар
или взрыв, что может привести к
серьезным телесным повреждениям
или смерти, а также к материальному
ущербу.

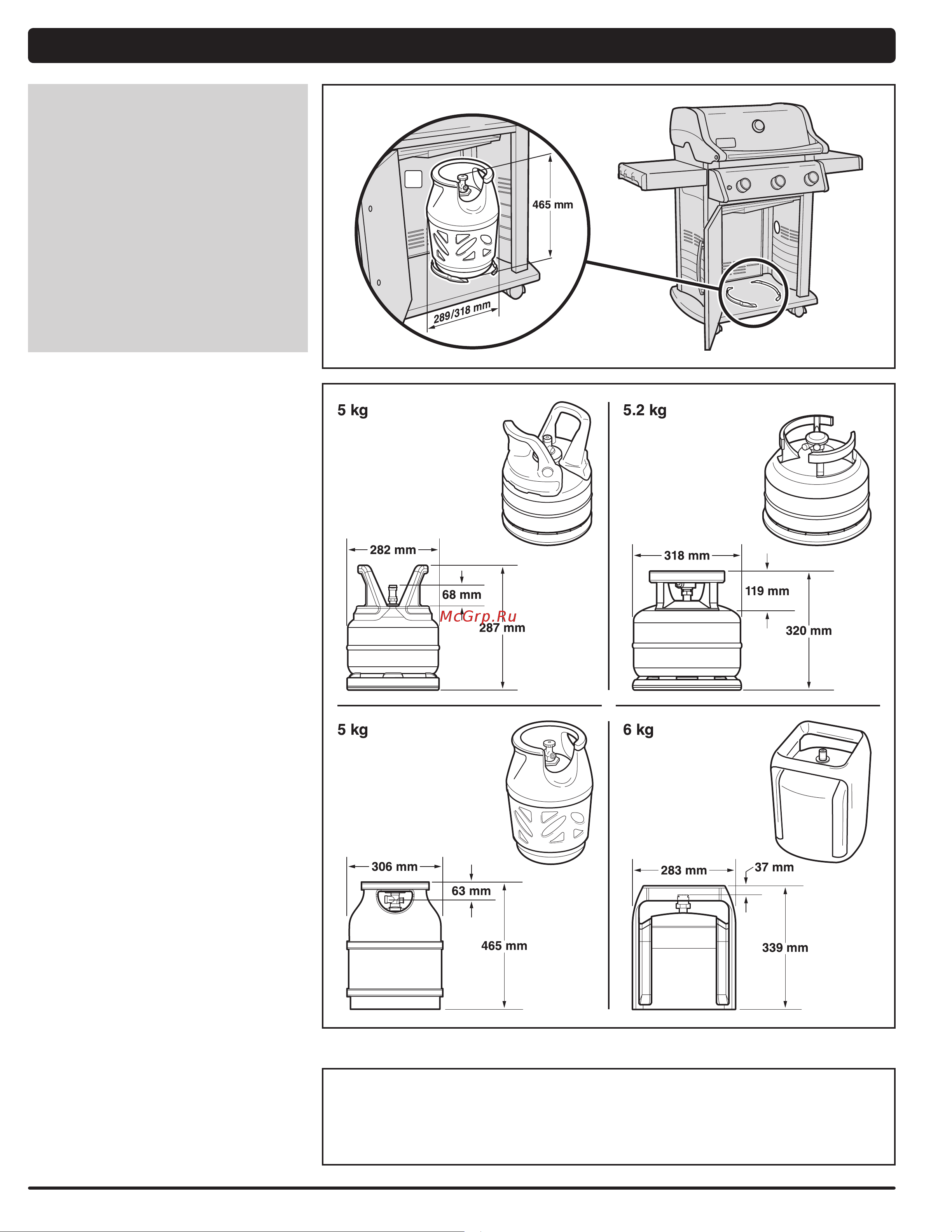

На рисунках приведен ряд возможных утвержденных
моделей баллонов с размерами, для установки внутри
шкафа.
Максимальная емкость баллона со сжиженным пропаном
ВНУТРИ шкафа составляет 6 кг.
Длина шланга не должна превышать 1,5 метра.
ГДЕ УСТАНОВИТЬ
БАЛЛОН СО
СЖИЖЕННЫМ ГАЗОМ?
Тип и размер приобретенного
баллона определяет место
установки баллона: внутри или
снаружи шкафа основания.
Существует два варианта
расположения: внутри шкафа на
держателях баллона, или снаружи
- на земле.
