WWW.WEBER.COM
®
31
ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ОЧИСТКА ИЛИ
ЗАМЕНА ТРУБКИ ГОРЕЛКИ (продолжение)

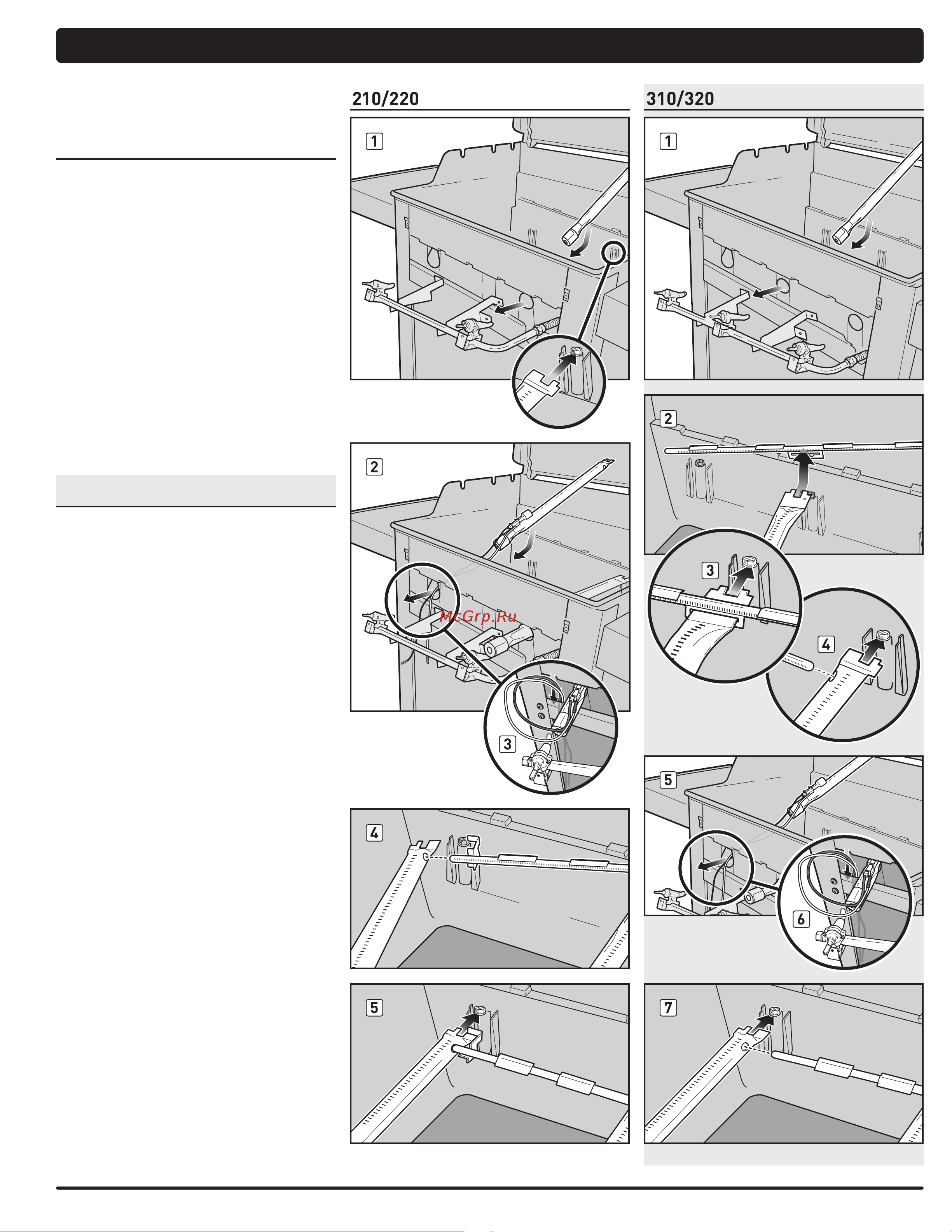

Установите на место трубки горелок
Для грилей Spirit
®
с 2 горелками (модель 210):
A) Поместите трубку горелки 2 внутри отделения
для приготовления пищи и пропустите передний
конец трубки через отверстие трубки горелки 2.
Примечание: Один ряд каналов горелок должен
быть обращен вверх. Переместите трубку горелки 2
под направляющий винт и шайбу(1).
B) Поместите трубку горелки 1 внутри отделения
для приготовления пищи и пропустите провода
воспламенителя и передний конец трубки через
отверстие трубки горелки 1(2). Направьте провода
от трубки горелки 1 между передней распоркой и
отделением для приготовления пищи, а далее вниз
в шкаф(3).
C) Удерживая трубку горелки 1, вставьте левую
сторону трубки Crossover
®
в отверстие горелки
Crossover
®
(4). Направьте левую сторону трубки
Crossover
®
в отверстие горелки Crossover
®
в трубке
горелки 2 (не показано на рисунке). Примечание:
Трубные каналы горелок Crossover
®
должны
быть обращены к передней части отделения для
приготовления пищи.
D) Переместите трубку горелки 1 под направляющий
винт и шайбу(5).
Для грилей Spirit
®
с 3 горелками
(модели 310 и 320):
A) Поместите трубку горелки 2 внутри отделения
для приготовления пищи и пропустите передний
конец трубки через отверстие трубки горелки 2(1).
Примечание: Один ряд каналов горелок должен
быть обращен вверх.
B) Переместите центровочную направляющую трубки
Crossover
®
над концом трубки горелки 2 (2).
Примечание: Трубные каналы горелок Crossover
®
должны быть обращены к передней части
отделения для приготовления пищи. Когда трубка
Crossover
®
закреплена, переместите трубку горелки
2 под направляющий винт и шайбу(3).
C) Поместите трубку горелки 3 внутри отделения
для приготовления пищи и пропустите передний
конец трубки через отверстие трубки горелки 3
(не показано на рисунке). Введите правую сторону
трубки Crossover
®
в отверстие горелки Crossover
®
в
трубке горелки 3. Переместите трубку горелки 3 под
направляющий винт и шайбу(4).
D) Поместите трубку горелки 1 внутри отделения
для приготовления пищи и пропустите провода
воспламенителя и передний конец трубки через
отверстие трубки горелки 1 (5). Направьте провода
от трубки горелки 1 между передней распоркой и
отделением для приготовления пищи, а далее вниз
в шкаф(6).
E) Удерживая трубку горелки 1, вставьте левую сторону
трубки Crossover
®
в отверстие горелки Crossover
®
.
Переместите трубку горелки 1 под направляющий
винт и шайбу(7).
6
3
5
2
1
5
4
2
1
7
3
4
