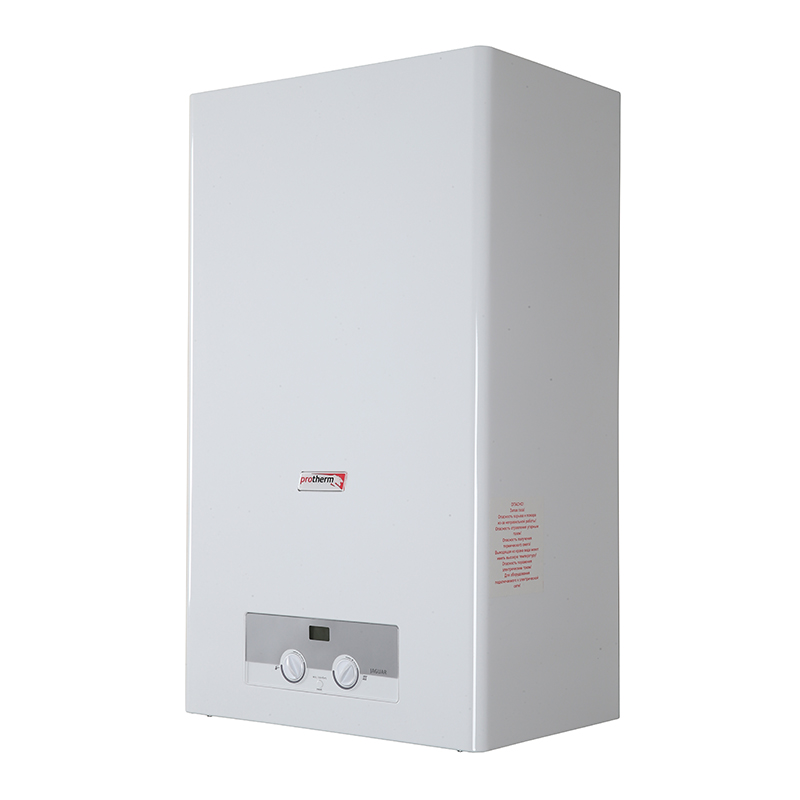

Protherm JAGUAR 24 JTV
Класс: Бытовая, кухонная техника, электроника и оборудование
Группа: Настенный Газовый Котёл
Устройство: Protherm JAGUAR 24 JTV
Инструкции и файлы
| Файл | Страниц | Формат | Размер | Действие |
Инструкция по эксплуатации
| 24 | 33.52MB | ||
Инструкция по монтажу
| 96 | 57.09MB | ||
Технические характеристики
| 2 | 692.63KB | ||
Сертификат
| 1 | 1.41MB |
Характеристики
| Тип отопительного котла | газовый, конвекционный |
| Горелка | газовая |
| Количество контуров | двухконтурный |
| Тепловая мощность | 9.20 - 23.50 кВт |
| Тепловая нагрузка | 10.50 - 25.30 кВт |
| Камера сгорания | закрытая |
| КПД | 93 % |
| Управление | электронное |
| Установка | настенная |
| Материал первичного теплообменника | медь |
| Материал вторичного теплообменника | нержавеющая сталь |
| Напряжение сети | однофазное |
| Встроенный циркуляционный насос | есть |
| Встроенный расширительный бак | есть, 7 л |
| Комплектация | дисплей |
| Топливо | природный газ, сжиженный газ |
| Расход природного газа | 2.73 куб. м/час |
| Расход сжиженного газа | 1.02 кг/час |
| Номинальное давление природного газа | 13 - 20 мбар |
| Допустимое давление сжиженного газа | 37 мбар |
| Температура теплоносителя | 30 - 85 °С |
| Температура в контуре ГВС | 30 - 64 °С |
| Производительность горячей воды при t 30°C | 10.7 л/мин |
| Макс. давление воды в контуре ГВС | 8 бар |
| Макс. давление воды в контуре отопления | 3 бар |
| Функции | автодиагностика, защита от замерзания, модуляция пламени, подключение теплого пола, защита от блокировки насоса, индикация включения, автоподжиг, защита от перегреватермометр, манометр |
| Особенности устройства | подключение внешнего управления |
| Защита | газ-контроль, предохранительный клапан, воздухоотводчик |
| Патрубок подключения газа | 3/4" |
| Патрубок подключения контура отопления | 3/4" |
| Патрубок подключения контура ГВС | 1/2" |
| Диаметр коаксиального дымохода | 60/100 мм |
| Подключение раздельного дымохода (диаметр 80 мм) | да |
| Размеры (ШхВхГ) | 410x700x280 мм |
| Вес устройства | 29.5 кг |
| Срок службы | 10 лет |
| Гарантийный срок | 900 дн. |
Форум поддержки Protherm JAGUAR 24 JTV:
Ответы 6
Добрый день. У нас газовый котел Протерм Ягуар. При розжиге котла пламя загорается и через секунду гаснет. Пару раз выдал ошибку F04. Вызывали газовщиков никто не может ответить, что с котлом. Конденсат в трубе проверяли все хорошо. Эксплуатируется всего месяц.
Ответы 0
Из горячего крана перестала идти горячая вода. Отопление работает нормально. Но подачи горячей воды нет, идет холодная вода.
Ответы 4
Здравствуйте! У меня проблема с котлом протерм ягуар 24квт выскакивает ошибка f-01 и ни как не могу сбросить, а на втором выскакивает f-05. Подскажите пожалуйста, что можно сделать
Ответы 0
Можно ли устранить самостоятельно эту причину «F01»?
Ответы 0
Здравствуйте, у меня такая проблема. Газ напрямую из крана подачи идет на форсунки. Как-будто и нет газового клапана. Может кто подскажет? Котел новый.
Ответы 0
Добрый день. Нет нагрева горячей воды. Протерм ягуар.
Ответы 0
Как запитать котел ягуар24 от бензогенератора (баумастер 6500). Не могу запустить. Помошите.
Ответы 2
газовый котел протерм ягуар 24 квт ошибку не выдает горелка зажигается и сразу тухнет но когда отрываем крышку камеры сгорания он загорается закрываем крышку работает сутки и все наченается заново как быть вчем дело
Ответы 0
Котел протерм Ягуар24JTV(H-RU). ГВС работает, отопление не стало включаться, никакой ошибки не показывает. При включении термостата на дисплее мигает символ «Батарея отопления». Заземление отличное, фильтр чистый, давление нормальное.
Ответы 0
моно ли залить незамерзайку?
Ответы 2
Можно ли заделать к Ягуару Протерм термоградусник на воздух или нет?
Ответы 0
Не поднимается температура при работе котла.
Ответы 1
Добрый день. Повесили котел Протерм Ягуар и при запуске выдает ошибку «F10». Поясните, в чем проблема и что с ней делать?
Ответы 0
в летнем и зимнем режимах нет нагрева гвс
Ответы 1
Не включается горячая вода в летний период.
Ответы 0
два дня сподрят прихожу с работы батареи холодные, горячяя вода есть ошибки не пишет.выключаю питание включаю поновой, запускается работает по ощущениям зебит насос церкуляции
Ответы 0
Здравствуйте, показывает «f10». Что делать?
Ответы 0
при работе котла лампа индикатора сброс-RESET должна постоянно моргать?
Ответы 0
Котел Протерм, температура 60 - выше не поднимает, отключается.
Ответы 3
Добрый день! Установлен газовый котел protherm jaguar 24, работает замечательно. Приобрел ИБП Теплоком-600 и два АКБ 60Ач,установил. При переходе котла на ИБП загорается ошибка F04. От сети работает отлично без перебоев. Что может быть? АКБ заряжены, вилку переворачивал. Такое ощущение, что не хватает напряжения для запуска насоса. Может ли влиять отсутствие заземления в розетке на возникшую проблему? Заранее благодарен.
Ответы 1
F 10 что означает
Ответы 0
Хотел подключить комнатный термостат — не нашел перемычки на клеммах, куда взамен ее надо подсоединить. Но котел работает, а перемычки нет! В эксплуатации год. Периодически не держит выставленное значение ГВС -повышается! Прошу ответить на почту.
Ответы 0
где можно купить шумоизоляционый чехол для котла Протерм ягуар
Ответы 0
Можно ли установить пульт управления на Протерм Ягуар 24?
Ответы 0
Здравствуйте. Ягуар 24, не выдаёт никаких ошибок, запускаться может по часу, пьеза работает кратковременно. Меняли плату, обе пьезы и блок розжига.
После замены платы стал вроде работать лучше, но хватило на несколько дней. Что делать? Котлу 4 года.
Ответы 1
Здравствуйте, подскажите, пожалуйста, выбило ошибку «F05». Как устранить?
Ответы 0
не работает отопление
Ответы 0
Протерм Ягуар. Как устроена катушка -регулятор газового клапана?
Ответы 0
Поставили котел, пытались запустить, через минуту — другую выскакивает ошибка «01» и котел отключается. Спускали воздух до потери сознания, воздуха нет, а котел все выдает «F-01». В чем дело?
Ответы 0
У меня котел Протерм Ягуар, проблема в том, что котел разжигается и гаснет, при всем при этом ошибки не выдает. Подскажите, в чем может быть причина?
Ответы 0
как исправить ошибку f01
Ответы 0
как подсоединить котел к отоплению
Ответы 0
переодически пояиляется шум или в газовом клапане или в трех ходовом клапане
Ответы 1
Как устанить ошибку «f5» на котле Протерм ягуар 24 кВт?
Ответы 0
Подскажите, кто знает, можно ли пользоваться «горячей водой» при закрытых кранах отопления, так как система отопления ремонтируется и находиться без воды?
Ответы 0
потключиь комнотный програматор где перемычка
Ответы 0
Идет волнообразный нагрев воды. Идет потребление ГВС и вдруг переходит в холодную воду. Опять начинает идти горячая вода, отопление работает и это повторяется периодически.
Ответы 0
Включаю горячую воду — горячая вода бежит, как закрываю кран — температура поднимается на Протерме ягуар и отключается котел. От чего это может быть?
Ответы 0
Добрый день! Подскажите пожалуйста, в чем может быть проблема? Котел Протерм Ягуар JTV 24 при включении горячей воды издает сильный гул секунд на 6—10 и потом пропадает, никаких ошибок не выдает. В чем может быть дело? Заранее спасибо.
Ответы 5
Нигде не указана высота установки котла на стене.
Ответы 12
Котел Протерм Ягуар -24. На нагрев воды работает, а на отопление не стал работать. Подсоединён через комнатный термостат.
Ответы 1
Не нагреваются батареи отопления выше 30 градусов.
Ответы 1
Котел Протерм Ягуар. Открываю крышку — горит. Закрываю — тухнет. В чём причина?
Ответы 0
Незапалюйеться на гарячі воді
Ответы 1
Добрый день, хочу купить стабилизатор напряжения для котла Рrotherm ягуар 24 jtv. Какой можите посоветовать? Спасибо!
Ответы 0
дом 130 кв метров. Какой именно протерм надо купить для обогрева дома и горячего водоснабжения кухни и ванной.Напишите, пожалуйста точное название, а то мастер сказал: протерм 24 и всё. А их тут целый зоопарк: и медведь, и волк, и рысь, и ягуар, и гепард.
Ответы 0
Здравствуйте у меня котел protherm ягуар 24 jtv. При выставлении температуры в контуре отопления например на 45 градусов, котел нагревает теплоноситель (воду) до 45 градусов и отключается, а включается только тогда когда температура теплоносителя падает на 15 градусов тоесть для нашего примера 45—15=30 градусов. Считаю, что перепад в 15 градусов это слишком много можно ли его снизить например до 5 градусов?
Ответы 0
Установлен котел Ягуар 24 кВт, отапливается помещение — 55 квадратных метров. Как правильно отрегулировать работу котла?
Ответы 0
День добрый всем! Есть проблема, котел протерм ягуар 24 кв подключил терморегулятор к нему работае. Но как только захожу в праграмму котла чтобы изменить работу нассоса. После выключения нагрева чтобы нассос работал еще 45 сек. выхожу из программы а котел не реагируе на крутилку темпиратуры и не запускается. Меняю все обратно работае. Но может быть перегрев после отключения насос не работает. Котел весь тухнет питания нет. Помогите кто может.
Ответы 0
Здравствуйте. Имеется котел Рrotherm jaguar. В квартире пока не живем. Летом мастер переносил котел с одного места на другое. С наступлением отопительного сезона появились проблемы в работе котла, а именно, затруднение в воспламенении, а также труба забора воздуха при работе котла становится горячей! В чем может быть проблема?
Советы
Ответы 0
Используем котёл Протерм Ягуар четыре года. Что касается отопления и работы котла — доволен полностью. ТО прохожу вовремя, каких-то сбоев или поломок за это время не было. Меняли какие-то фильтры и
Ответы 0
К сожалению, котёл разочаровал. Отапливает помещение хорошо, а вот с горячей водой проблемы: во-первых, она долго нагревается до нужной температуры, во-вторых, иногда очень долго не открывается второй
Ответы 0
Ягуар недорогой, но при этом универсальный и довольно удачный котёл Jaguar 24 JTV. Поставил для отопления загородного дома, площадь не очень большая, так что мощности котла вполне хватает. Появилась с
