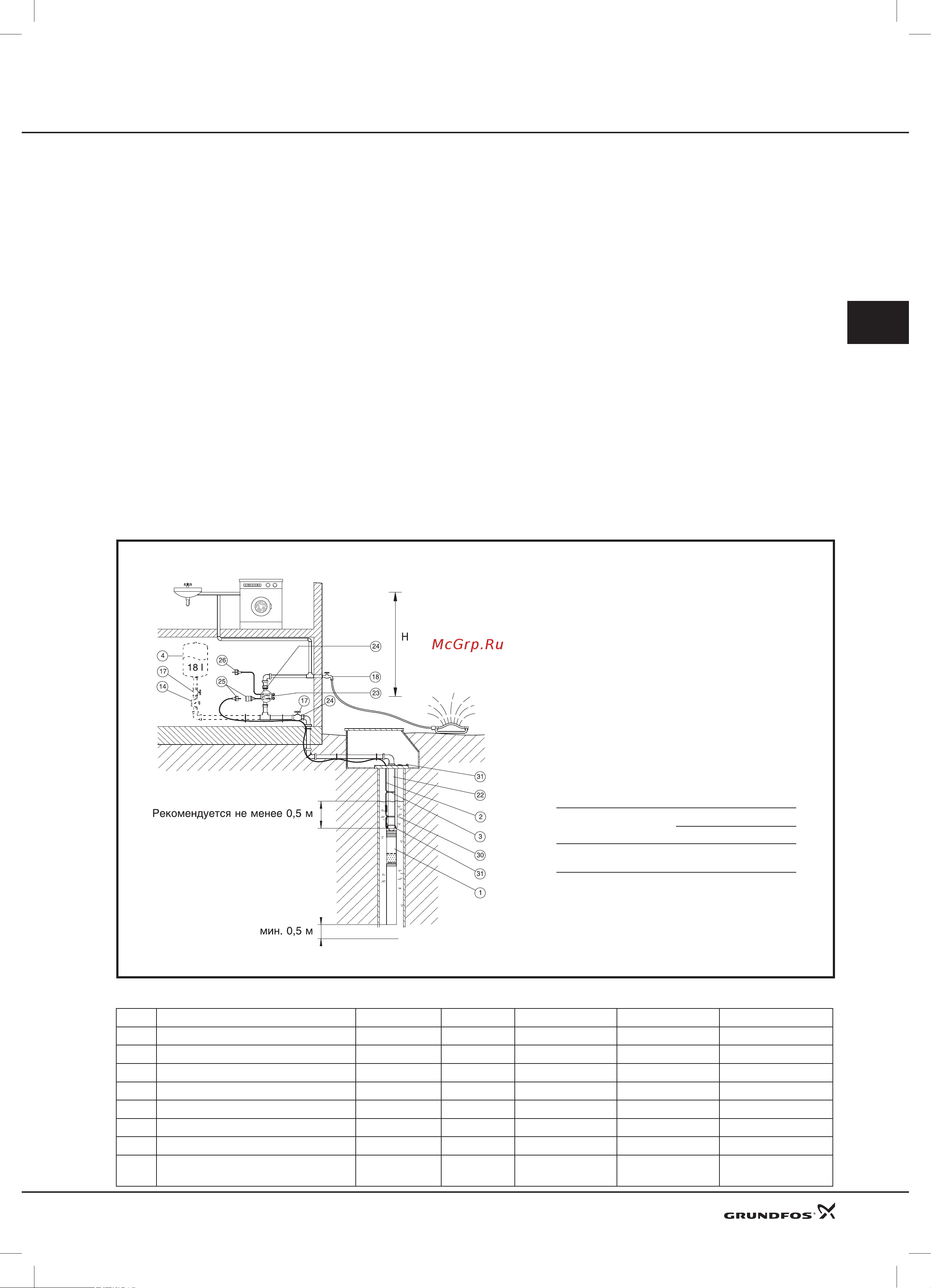

Насос SQ с PM 1 или PM 2
Назначение
Регуляторы давления Grundfos PM 1 и РМ 2 предназначе-
ны для автоматического управления насосами посредст-
вом пуска и останова. Данное оборудование с защитой
от "сухого хода" используется в системах водоснабжения
и установках для сбора и утилизации дождевой воды в
• частных домах;
• летних домах и дачах;
• в садоводстве;
• в сельском хозяйстве.
Рабочие жидкости
Чистые, невязкие, неагрессивные и взрывобезопасные
жидкости, не содержащие абразивных частиц или воло-
кон, которые могут оказывать механическое или хими-
ческое воздействие на модуль.
Примеры:
• вода для коммунальных нужд,
• дождевая вода.
Модули PM 1/ PM 2 могут работать как самостоятельно,
так и в паре с внешним гидробаком.
Внешний гидробак необходим в случае незначительных
утечек из системы, для сокращения количества пусков-
остановов насоса.
PM 2 оснащён внутренним маленьким гидробаком
объёмом 0,1 литра, который уменьшает количество пу-
сков и остановов насоса, когда в системе очень низкий
расход. Чтобы дополнительно сократить число пусков-
остановов насоса, можно установить внешний гидробак.
Если модуль PM1/PM2 установлен ниже гидробака, на-
сос SQ запускается сразу же после открытия крана. Это
значит, что насос запускается, когда есть подача. Таким
образом, гидробак компенсирует падение давления, кото-
рое обычно происходит при запуске насоса. Необходимо
несколько секунд для достижения необходимого давления.
Правильно определить размер мембранного напорного
гидробака, можно по кривым подбора (стр. 35).
TM01 2987 2898
1 Насос, SQ
2 Кабель
3 Хомут крепления кабеля
4 Мембранный напорный гидробак
14 Манометр
17 Запорный кран
18 Водопроводный кран
22 Водоподъемная труба
23 PM1/PM2
24 Муфта
25 Штекер
26 Сетевое электропитание,
1 х 200-240 В, 50/60 Гц для PM1/PM2
30 Трос из нержавеющей стали
31 Зажимы троса из нержавеющей стали,
2 шт. в одну проушину
Примечание: Расстояние по высоте (H) между
PM1/PM2 и наивысшей точкой водоразбора не
должно превышать значений, указанных в следу-
ющей таблице.
Тип и исполнение PM
PM 1 PM 2
1,5 бар 2,2 бар 1,5-5 бар
Макс. высота (Н) между РМ и
наивысшей точкой водоразбора
10 м 17 м 45 м
Гидросистема должна проектироваться в рас-
чете на максимальное давление, создаваемое
насосом.
Между насосом и регулятором давления PM1/
PM2 не допускается подключе ние других потре-
бителей.
Насос SQ с PM 1 или PM 2
Поз. Наименование Тип К-во, штук Номер продукта Цена за 1 шт. Общая стоимость
1 Насос, SQ
2 Кабель
3 Хомут крепления кабеля
4 Мембранный напорный гидробак
14 Манометр
23 PM1 / PM2
30 Трос из нержавеющей стали
31 Зажимы троса из нержавеющей
стали
2 шт. в одну
проушину
Примеры монтажа
