33
1
Проектирование и выбор параметров
SQ, SQ-N, SQE
Пример: выбор насоса SQ
• Необходимы напор 68 м и подача 2,4 м
3
/час.

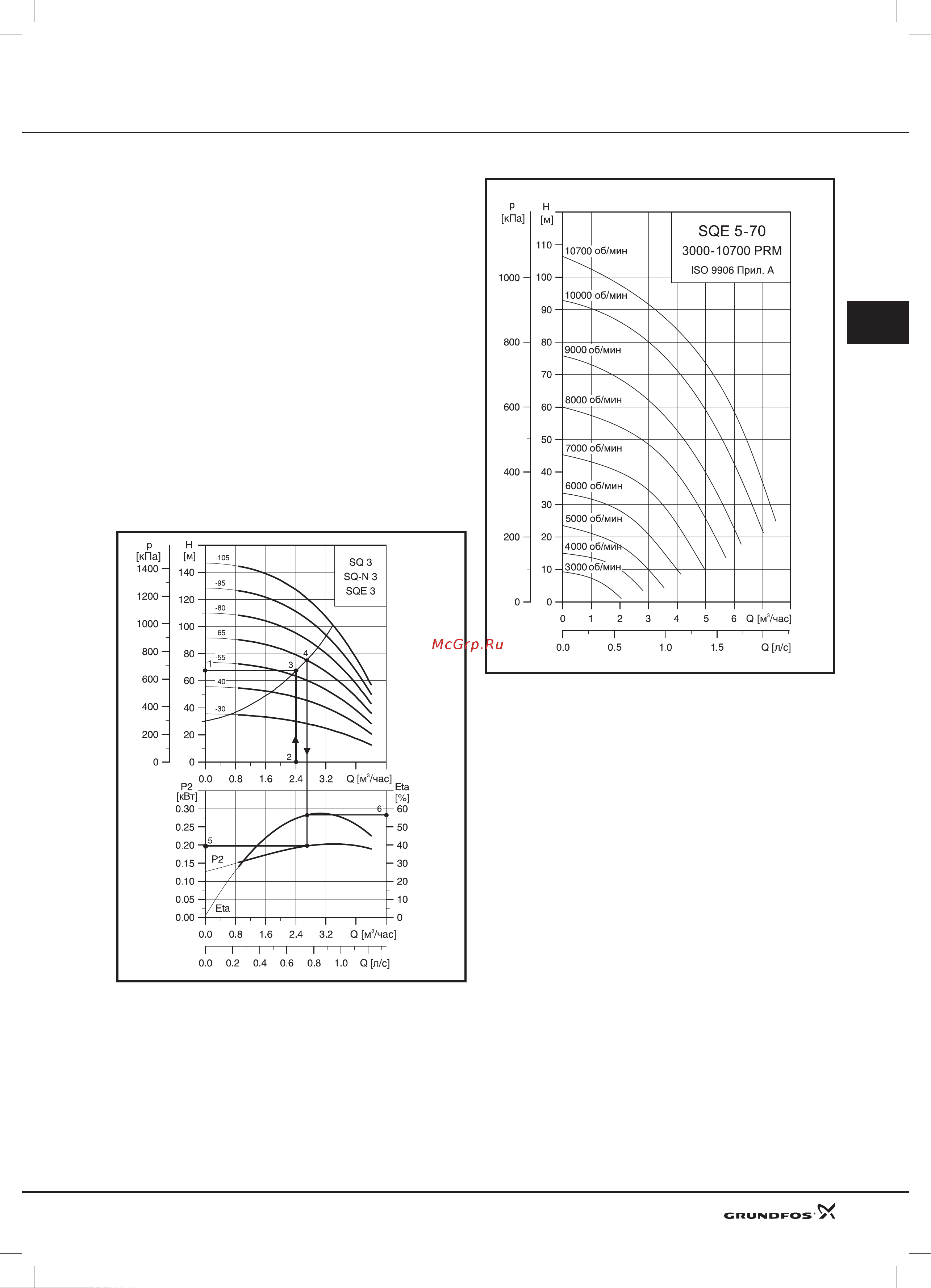

• Наилучшим образом удовлетворяет требованиям на-
сос SQ 3. На приведенной ниже диаграмме проведите
вправо горизонтальную линию от требуемого напора
68 м (1) до пересечения ее с вертикальной линией, со-
ответствующей требуемой подаче (2). В этом примере
точка пересечения (3) двух линий не находится ни на
одной из кривых насоса, поэтому проведите вверх ха-
рактеристику трубы. Точка пересечения кривой насо-
са и характеристики трубы (4) определяет типоразмер
насоса: SQ 3- 65.
• Входная мощность насоса на каждой ступени (P
2
) со-
ставляет 0,20 кВт (5), при КПД насоса 57% - точка (6).
• SQ 3- 65 имеет 5 ступеней, см. стр. 40. При использо-
вании пяти ступеней суммарная потребляемая мощ-
ность для SQ 3 - 65 составляет 1,02 кВт (0,20 кВт x 5),
т.е. требуется двигатель MS 3 - 1,15 кВт.
Выбор насоса SQE
Процедура выбора насоса SQE идентична процеду-
ре выбора насоса SQ.
Регулирование частоты вращения
Производительность насоса SQE может регулиро-
ваться в соответствии с рабочей точкой в пределах
рабочего диапазона. Это производится с помощью
CU 300 или CU 301 и R100. Насос SQE идеально
подходит для тех случаев, когда водопотребление
изменяется во времени, и когда рабочая точка на-
ходится между двумя кривыми насоса, поскольку
экономия энергии может быть достигнута путем
уменьшения производительности. На приведенных
ниже кривых показаны характеристики SQE 5- 70
при различных частотах вращения.
Условия снятия рабочих характеристик
Общие положения
• Допуски в соответствии с ISO 9906, приложение A, т.е.
на всех кривых показаны средние значения.
• Представленные характеристики не следует использо-
вать в качестве гарантированных.
• Выделенные характеристики показывают рекомендуе-
мый рабочий диапазон.
• Измерения были произведены при использовании не-
содержащей воздуха воды при температуре 20°С.
• Преобразование напора H (м) в давление p (кПа) рас-
считано для плотности воды 1000 кг/м
3
.
• Характеристики действительны для для воды (кине-
матическая вязкость 1 мм
2
/с = 1 сСт). Использование
насоса для жидкостей, вязкость которых превышает
вязкость воды, приводит к уменьшению напора и уве-
личению расхода.
• Q/H характеристики: учитывают потери на вентилях
и клапанах, а также потери на входе для соответству-
ющей частоты вращения.
• График характеристики КПД: Eta дает значение КПД
для одной ступени насоса.
• График характеристики мощности: P
2
дает значение
потребляемой насосом мощности на каждой ступени.
TM01 3220 2400
TM01 3046 4801
