1
Описание Материал Чугун-
ный
корпус,
DIN
Корпус
из нерж.
стали,
DIN
Вал Керамика (оксид аллюминия)
Защита ротора Нержавеющая сталь 1.4301 1.4301
Гильза статора Нержавеющая сталь 1.4301 1.4301
Подшипниковая пластина Нержавеющая сталь 1.4301 1.4301
Кольцо упорного подшипника Нерж. стапь/ резина EPDM 1.4301 1.4301
Рабочее колесо Композит РР 30% GF
Кольцо щелевого уплотнения Нержавеющая стапь 1.4301 1.4301
Клеммная коробка Композит PPE/PS
Корпус клеммной коробки Композит PPE/PS
Стопорное кольцо Композит с матрицей из
стекловолокна
Корпус статора AISi 10Cu2
Корпус насоса Чугун GG 15/20 0.6020 1.4301
Радиальный подшипник Керамика (оксид аллюминия)
Упорный подшипник Графит
Прокладки Резина EPDM

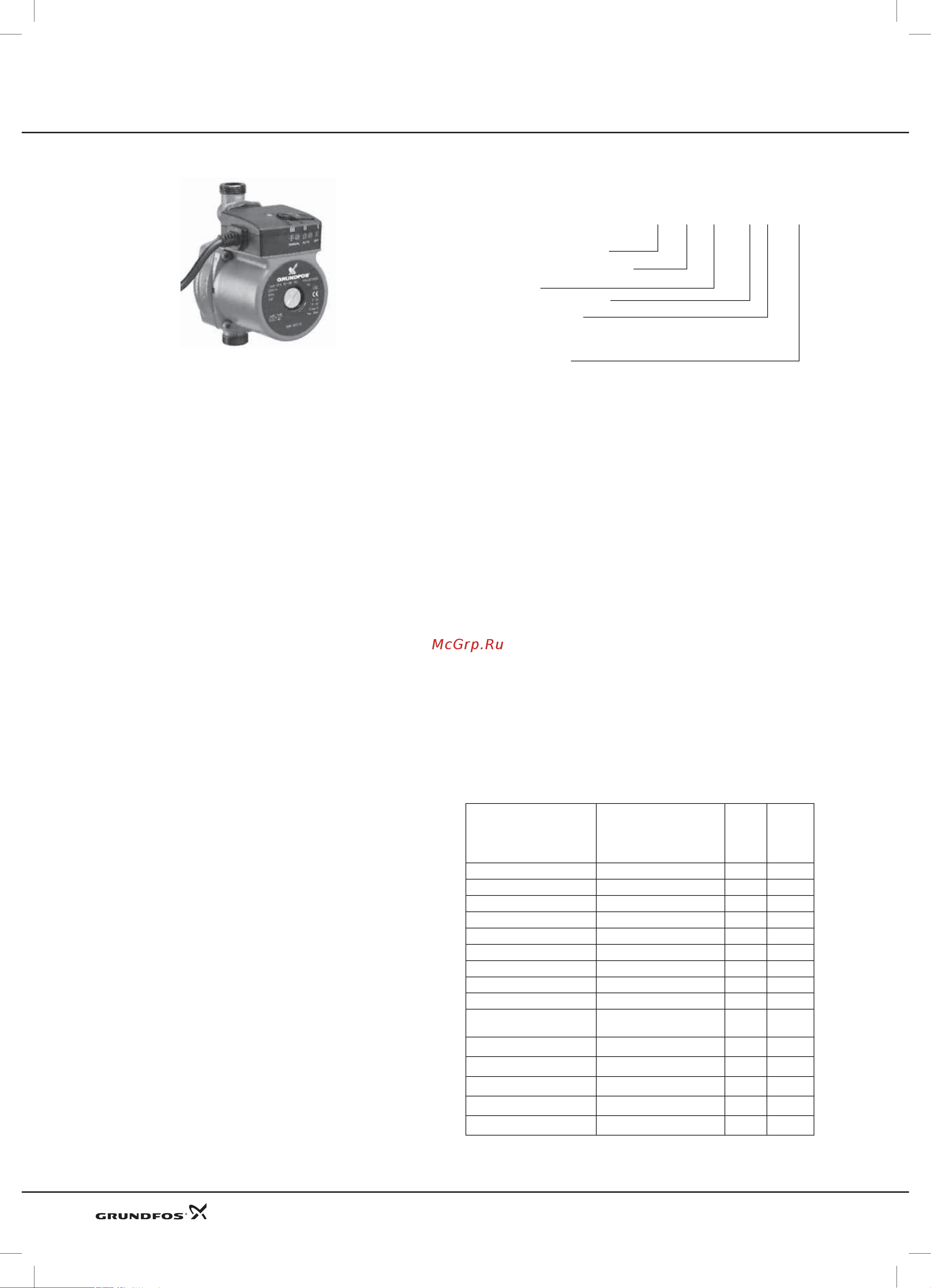

Общие сведения
UPA
Технические данные
Рабочий диапазон Подача до 1,5 м
3
/ч
Напор до 8 м
Напряжение питания 1 x 230 В
Температура перекачиваемой
жидкости от 2°C до +60°C
Температура окружающей
среды от 2°C до +40°C
Макс. рабочее давление 6 бар
Присоединение G 3/4"
Назначение
Циркуляционные насосы UPA предназначены для повы-
шения давления в существующей системе водоснабже-
ния частных домов. В первую очередь они используются
для создания напора перед водонагревателями (газовы-
ми колонками и проточными водонагревателями), сти-
ральными и посудомоечными машинами. UPA могут так-
же использоваться для повышения напора воды в душе
или в других точках водоразбора. Насосы UPA использу-
ются в открытых системах, а также могут подключаться
напрямую к сети водоснабжения. UPA 15-90 (N) оснаще-
ны датчиком протока для автоматического включения/
отключения насоса при открытии крана в точке водораз-
бора. Насосы выпускаются в двух исполнениях:
• с чугунным корпусом, имеющим внутреннее анти-кор-
розионное покрытие (UPA 15-90)
• с корпусом из нержавеющей стали (UPA 15-90 N)
Конструкция
В насосе используется конструкция "мокрый ротор": ро-
тор погружен в перекачиваемую жидкость и отделен от
статора тонкой гильзой из нержавеющей стали. Таким
образом, электродвигатель UPA охлаждается перекачи-
ваемой жидкостью и не имеет воздушного вентилятора,
поэтому насос работает бесшумно. Уникальная система
керамических подшипников обеспечивает насосу UPA
непревзойденную долговечность и надежность.
Электродвигатель
Класс защиты: IP 42.
Класс изоляции: H.
Насос укомплектован кабелем.
Электродвигатель оснащен защитой от тока короткого
замыкания. Дополнительная защита электродвигателя
на требуется.
Расшифровка типового обозначения
Пример UP A 15 – 90 N 160
Насос с мокрым ротором
Автоматический пуск/останов
Типовой ряд
Максимальный напор [дм]
Исполнение корпуса
= Чугун
N = нержавеющая сталь
Монтажная длина
Режимы работы
I Выключено
II Автоматический
Насос автоматически включается от датчика протока
при расходе воды 90 л/ч. При уменьшении протока ниже
этих значений, насос автоматически отключается. Очень
важно, что в этом режиме насос отключается автомати-
чески , если вода перестает поступать. Таким образом,
он защищен от "сухого хода".
III Ручной
Насос принудительно работает независимо от датчика
протока.
Условия эксплуатации
Минимальное давление на всасывающем патрубке –
0,2 бара.
Насос должен находиться в неагрессивной и невзрыво-
опасной окружающей среде. Относительная влажность
воздуха не более 95%.
Перекачиваемые жидкости
• пресная вода
• хлорированная питьевая вода.
Насос не предназначен для перекачивания взрывоопа-
сных жидкостей таких как дизельное топливо, бензин и
других подобных жидкостей.
Материалы
