18
Примеры монтажа
SQ, SQ-N, SQE
Альтернативное использование
дождевой воды
Принцип действия и преимущества
Насосы типа SQE с кожухом охлаждения, поплавко вым
приемным фильтром тонкой очистки и крепежными хо-
мутами устанавливаются горизонтально в резервуар.
Управление и контроль осуществляются с помощью бло-
ка управления CU 301, работающего в режиме поддержа-
ния постоянного давления, датчика давления на 0-6 бар,
мембранного напорного бака емкостью 8 л и ком п лекта
автоматического переключения с соленоидным вентилем.
Поплавковый приемный фильтр тонкой очистки гаранти-
рует подачу воды, очищенной от выпадающих в осадок
включений, на глубине примерно до 20 см относительно
поверхности воды.
Давление в гидросистеме непрерывно контролируется с
помощью датчика давления в диапазоне от 0 до 6 бар, а с
помощью системы управления CU 301 давление поддер-
живается постоянным, согласно заводской установке (ди-
апазон установочных значений 2-5 бар). При потреблении
ниже 0,18 м
3
/ч блок CU 301 включает насос SQE, когда
давление упадет ниже предварительно уста новленного
на 0,5 бар. Если давление превысит предва рительно уста-
новленное значение, насос отключится. Когда расход уве-
личивается и становится больше 0,18 м
3
/ч, регулирование
производительности насоса осуществляется системой
управления CU 301 таким об разом, что эффективное зна-
чение давления в диапа зоне измерения датчика давления
сохраняется равным установленному значению плюс/ми-
нус 0,2 бара.
В зависимости от расхода уровень потреб ляемой мощно-
сти насоса SQE может снижаться до значения, составля-
ющего 60% от номинального!
Комплект для подпитки насоса защищает последний от
работы всухую и обеспечивает функционирование на-
сосной станции в относительно сухой период. Значения
переключения насосной станции выбираются таким об-
разом, что при таком режиме эксплуатации насосной
станции расход питьевой воды поддерживается на очень
низком уровне.
Монтаж по такой схеме может быть реализован также
при наличии следующих узлов и деталей: насоса моде ли
SQ, системы управления давлением, распредели тельного
электрошкафа SQSK, кожуха охлаждения с по плавковым
приемным фильтром тонкой очистки, хому тов крепления
и комплекта автоматического переклю чения с соленоид-
ным вентилем.

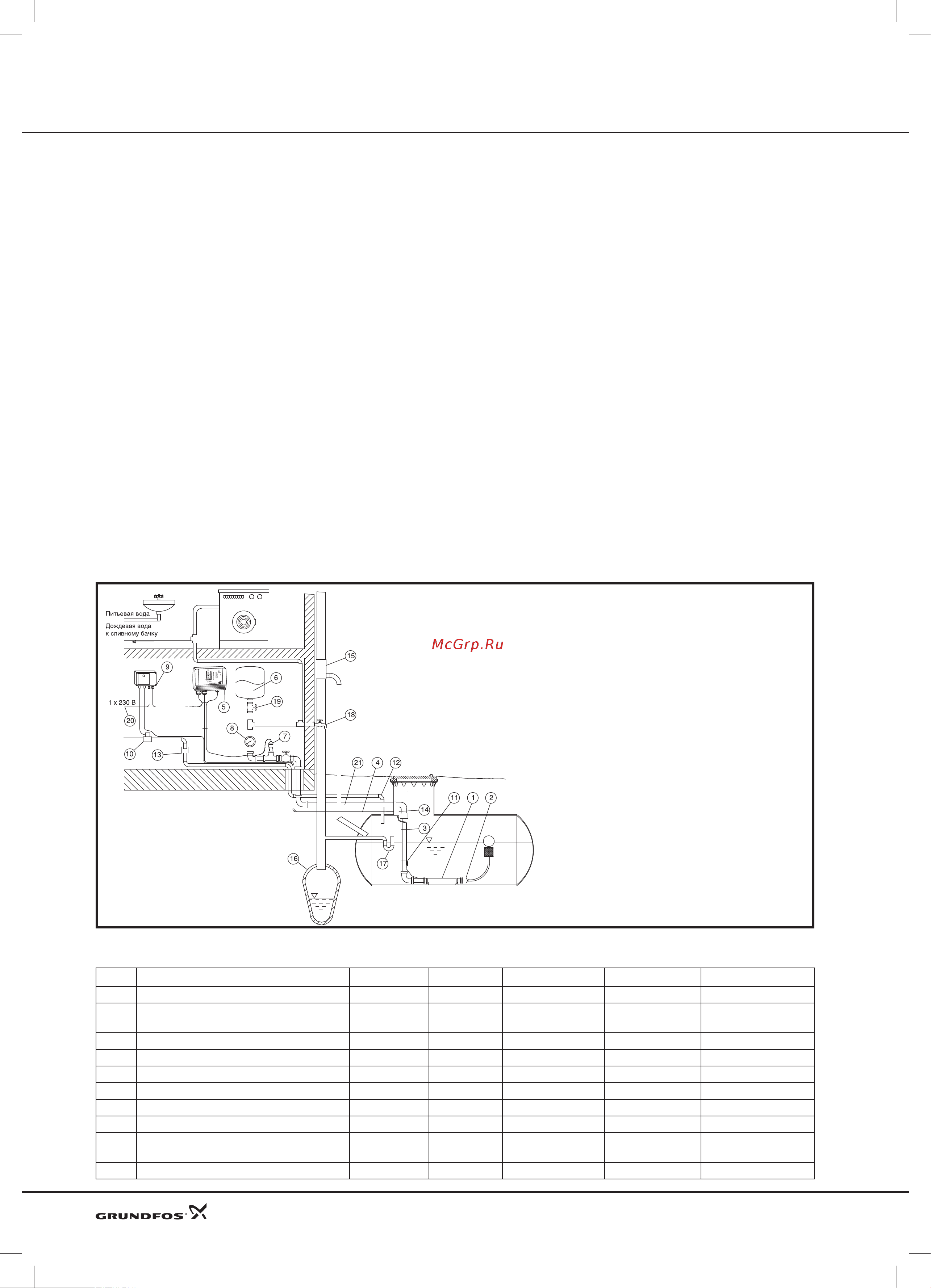

TM01 2454 4801
1. Насосы модели SQE
2. Кожух охлаждения с поплавковым
приемным фильтром тонкой очистки
3. Хомут для крепления кабеля
4. Кабель
5. Блок управления, CU 301
6. Мембранный напорный бак, емкость
8 л / давление 7,0 бар
7. Датчик давления
8. Манометр
9. Комплект автоматического
переключения
10. Соленоидный вентиль
11. Датчик влажности
12. Трубопровод подпитки питьевой
водой
13. Системное разьединение
14. Распределитель IP 64
(устанавливается заказчиком)
15. Фильтр предварительной очистки
16. Канализация
17. Перепускной трубопровод
18. Водопроводный кран
19. Сливной кран со сферической
пробкой
20. Подключение к сети 1 х 200-240 В,
50 Гц
21. Водоподъемная труба
Альтернативное использование дождевой воды насосами модели SQ, SQE в кожухе охлаждения
Поз. Узел / деталь Тип К-во, штук Номер продукта Цена за 1 шт. Общая стоимость
1 Насос модели SQE
2 Кожух охлаждения с поплавковым
приемным фильтром тонкой очистки
3 Хомут для крепления кабеля
4 Кабель
5 Блок управления CU 301
6 Мембранный напорный бак 8 л / 7,0 бар
7 Датчик давления
8 Манометр
9 Комплект автоматического переклю-
чения
15 Фильтр предварительной очистки
