Общие сведения
MQ

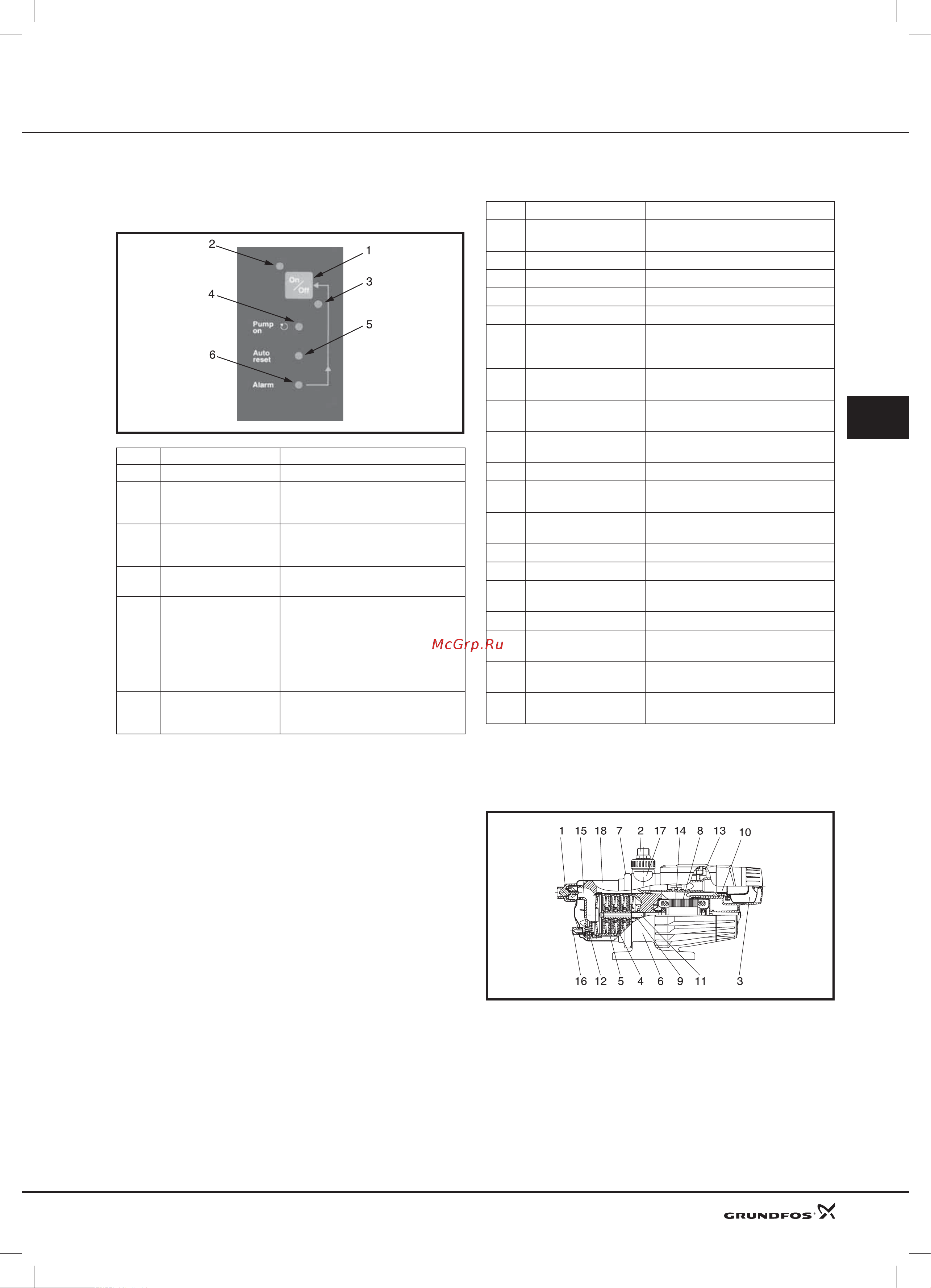

Панель управления
Монтаж
Комплектная станция водоснабжения удобна для тех си-
стем, в которых ограничено пространство для монтажа.
Напорный патрубок насоса допускает изменение углово-
го положения в пределах ±5° с целью облегчения под-
ключения к имеющемуся трубопроводу.
Насос поставляется в комплекте с кабелем длиной 2 м.
Спецификация материалов
* POM - полиоксиметилен
** PPO - оксид полифемилена
*** PP - полипропилен
Поз. Функция Описание
1. Кнопка ВКЛ/ВЫКЛ Пуск / останов насоса.
2. Световой индикатор
сетевого питания
(зеленого цвета)
Указывает на готовность насоса
к работе.
3. Световой индикатор
сетевого питания
(красного цвета)
Указывает на резервный режим
насоса (питание подведено).
4. Насос ВКЛ (зеленого
цвета)
Указывает на то, что насос рабо-
тает.
5. Автосброс (зеленого
цвета)
Указывает на то, что функция
автоматического сброса неисправ-
ности (ошибка) включена. После
аварийного сигнала в течение
последующих 24 часов через ка-
ждые 30 минут будет производить-
ся попытка повторного запуска.
6. Аварийный сигнал
(красного цвета)
Указывает на аварийный режим
насоса. Сбрасывается вручную
нажатием кнопки ВКЛ/ВЫКЛ.
Поз. Узел / деталь Материал
1. Всасывающий па-
трубок
POM* + 25% стекловолокно
2. Напорный патрубок POM* + 25% стекловолокно
3. Напорный гидробак Резина NR (диафрагма)
4. Рабочее колесо PPO** + 20% стекловолокно-PTFE
5. Рабочая камера PPO** + 20% стекловолокно
6. Фонарь электродви-
гателя с плитой-осно-
ванием
POM* + 25% стекловолокно
7. Стяжной хомут Нержавеющая сталь, номер
материала по DIN 1.4301 (AISI 304)
8. Электродвигатель с
рубашкой охлаждения
Нержавеющая сталь, номер
материала по DIN 1.4301 (AISI 304)
9. Уплотнение вала Графит / металлокерамика / резина
NBR
10. Обратный клапан POM* + 25% стекловолокно
11. Вал Нержавеющая сталь, номер
материала по DIN 1.4005 (AISI 416)
12. Клапан контура
самовсасывания
PP*** + 30% стекловолокно
13. Реле давления
14. Реле протока
15. Самовсасывающая
часть насоса
PPE / PS + 20% стекловолокно
16. Сливная пробка POM* + 25% стекловолокно
17. Заливная пробка POM* + 25% стекловолокно зали-
вочного отверстия
18. Кожух насоса Нержавеющая сталь, номер
материала по DIN 1.4301 (AISI 304)
Уплотнительные коль-
ца круглого сечения
Резина NBR
TM01 9684 2600
TM01 9733 2800
