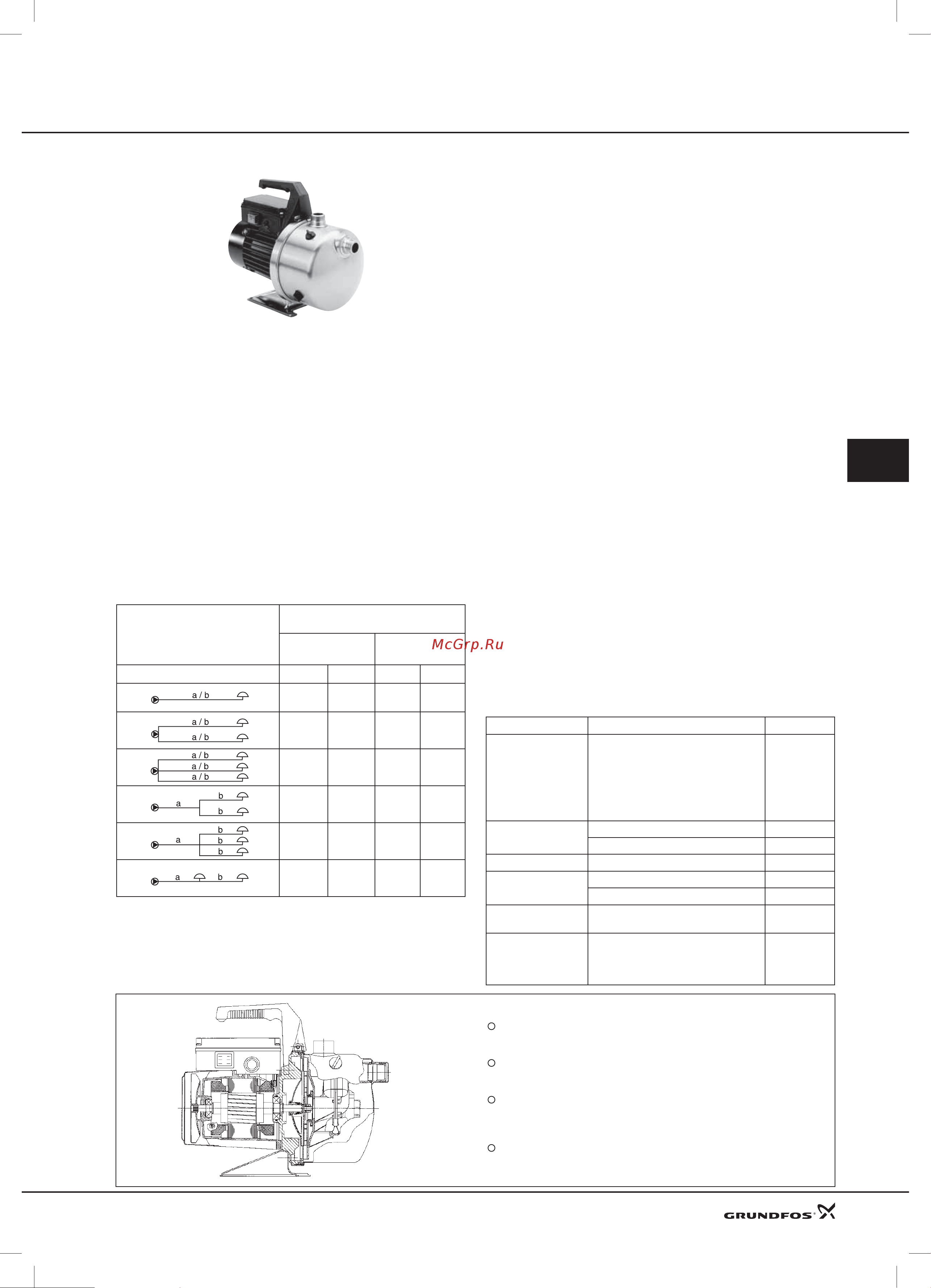

Grundfos Hydrojet JP 6 [66/81] Общие сведения
![Grundfos Hydrojet JP 6 [66/81] Общие сведения](/views2/2000113/page66/bg42.png)
5
4
1
Тип продукта Исполнение № продукта
PM 1
PM 2
PM 1 Реле давления с защитой от "сухого
хода", 2-х полюсное, давление включе-
ния 1,5 бар, максимальная нагрузка 6А
PM 2 Реле давления с защитой от "сухого
хода" и индикацией текущего давления,
2-х полюсное, давление включения 1,5-5
бар, максимальная нагрузка 10А
96 84 86 93
96 84 87 40
Спиральный
всасывающий шланг
1", длиной 4 м с приемным клапаном 00 31 53 96
1", длиной 8 м с приемным клапаном 00 31 53 97
Приемный клапан Фильтр диаметром 1" с обратным клапаном 00 ID 15 63
Шланговое резьбовое
соединение
Уголок для шланга 3/4" 00 31 53 73
Прямое, для шланга 1" 00 31 53 95
Промежуточный
клапан
1", латунь 00 ID 91 27
Поплавковый
включатель
Для защиты работы «всухую» с
5-метровым кабелем, штепсельной
вилкой. Коммутационная мощность
макс. 250 В, 8 А 00 ID 78 06
Расположение насосной
дождевальной установки
Максимальная длина шланга [м]
3/4" (20 мм)
шланг «А»
1/2" (15 мм)
шланг «В»
JP 5 JP 6 JP 5 JP 6
200 320 50 90
120 260 35 70
60 200 15 50
30 70 10 50
15 30 10 15
30 40 15 30
Общие сведения
JP
Назначение
Для перекачивания воды без абразивных или длинно-
волокнистых включений, а также не содержащей хи-
мически активных по отношению к материалам насоса
веществ.
Насос не предназначен для перекачивания дизельного
типлива, минеральных масел или любых других масло-
содержащих жидкостей.
Основные области применения
• Для полива сада
• Для заполнения и опорожнения баков и резервуаров
• Для водоснабжения на дачах и т.п.
Примеры для использования в качест-
ве садовой дождевальной установки
Параметры действительны для обычных распылителей, давление в распылителе
около 2 бар, орошаемая площадь около 80 м
2
, высота всасывания воды 1 м.
Технические данные
Типовой ряд JP 5 JP 6
Макс. подача 3,5 м
3
/ч 4,5 м
3
/ч
Макс. напор 40 м 48 м
Высота всасывания: макс. 8 м макс. 8 м
Температура перекачи-
ваемой жидкости: 0°С – 55°С 0°С – 55°С
Макс. температура
окружающей среды: 40°С 40°С
Макс. рабочее давление: 6 бар 6 бар
Напряжение: 220 – 230 В 220 – 240 В
Частота тока: 50 Гц 50 Гц
Номинальная мощность: 775 Вт 1400 Вт
Номинальный ток: 3,6 А 6,0 А
Присоединение: G1" G1"
Конструкция
Садовый насос модели JP фирмы GRUNDFOS пред-
ставляет собой горизонтальный одноступенчатый цен-
тробежный насос с самовсасыванием благодаря встро-
енному эжектору. На клеммной коробке насоса имеется
переключатель («Вкл/Выкл»). Объем поставки включает
кабель длиной 1,5 м и штекер с заземляющим контактом.
При комплектации реле давления PM1/PM2 эжекторный
центробежный насос модели JP фирмы GRUNDFOS
превращается в комплектную насосную станцию водо-
снабжения. Реле давления PM1/PM2 включает насос по
сигналу от датчика давления и отключает его по коман-
де от реле протока, а также обеспечивает защиту насоса
от сухого хода.
Принадлежности
Преимущества насосов модели JP
Применение нержавеющей стали для всех деталей, к которым
предъявляются высокие требования (вал, рабочее колесо, корпус и
соединительные штуцеры).
Самовсасывание, благодаря эжекторному принципу работы, обес-
печивает высокую мощность всасывания (малое время всасывания,
максимальную высоту подачи воды).
Малый уровень шума и отсутствие требований обслуживания
привода обеспечивается благодаря применению асинхронного дви-
гателя с малым числом оборотов: n=2700 об/мин., отсутствие щеток
коллектора, наличие подшипников, смазываемых густой смазкой).
Торцовое уплотнение из нержавеющей стали со скользящим
кольцом из графита и керамики обеспечивает длительный срок
службы.
1
2
3
4
