35
1
Проектирование и выбор параметров
SQ, SQ-N, SQE
TM00 6445 3795
Примечание: Размеры мембранного напорного ги-
дробака, приведенные в таблице, соответствуют
минимальным требованиям. Рекомендуется выби-
рать емкость больше на один размер.
1 м напора = 0,098 бар
Пример:
P
min
: 45 м, Q
max
= 2,5 м
3
/час
Нижеследующие значения приведены в таблице:
Минимальный размер емкости напорного гидробака =
33 литра.
P
pre
= 40,5 м
P
cut-in
= 46 м
P
cut-out
= 60 м
Выбор мембранного напорного
гидробака
Электронный блок управления насосами SQ обеспечи-
вает плавный пуск. Мембранный напорный гидробак мо-
жет быть введен в систему водоснабжения для подачи
воды, находящейся под давлением в период времени,
когда насос не работает.
В период пуска давление в системе падает до значения
включения реле давления. Это значение, называемое
p
min
, следует определить до выбора размера емкости
мембранного напорного гидробака.
p
min
обозначает требуемое минимальное давление в наи-
высшей точке водозабора + напор и потери в арматуре
на участке от мембранного напорного гидробака до наи-
высшей точки водозабора (C + B).
Кроме того, необходимо определить объемную подачу
при p
min
. Она называется Q
max
и определяется по рабо-
чей характеристике для рассматриваемого типа насоса.
Зная p
min
и Q
max
в приведенной ниже таблице, можно оп-
ределить: емкость мембранного напорного гидробака,
подпор, значения давления включения и выключения
для реле давления.
P
pre
: Подпор мембранного напорного гидробака.
P
min
: Требуемое минимальное давление.
P
cut-in
: Давление включения реле давления.
P
cut-out
: Давление выключения реле давления.
Q
max
: Объемная подача при P
min
.

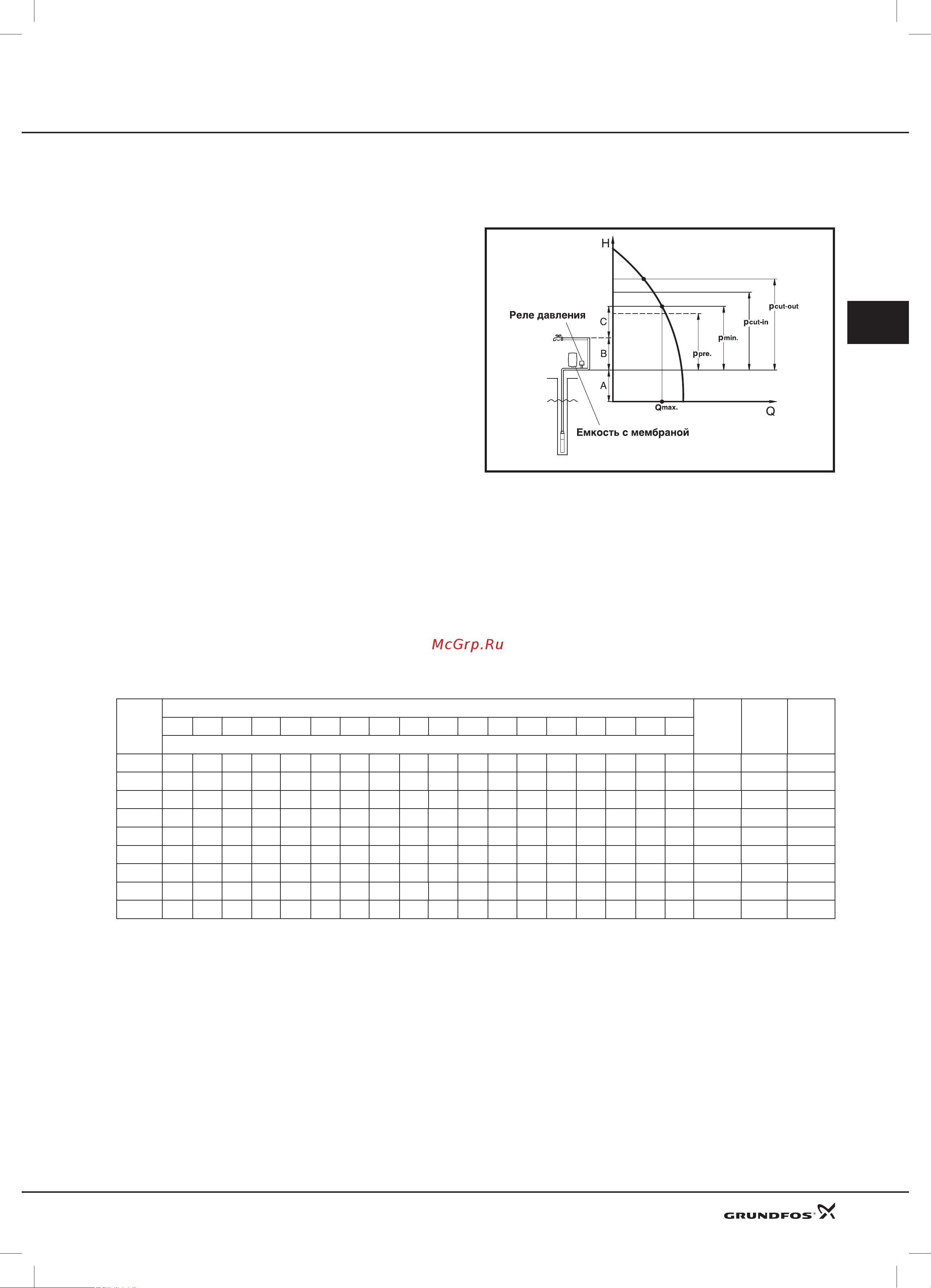

A: Напор + потери на трение в трубе на участке от
динамического уровня воды до мембранного
напорного гидробака.
B: Напор + потери на трение в трубе на участке от
мембранного напорного гидробака до верхней
точки водозабора.
C: Минимальное давление в наивысшей точке.
Примечание: Убедитесь в том, что выбранный насос мо-
жет развивать давление, превышающее P
cut-out
+ A.
Pmin
[м]
Q
max
[мм
3
/час] Ррге
[М]
Pcut-in
[м]
Pcut-out
[м]
0.6 0.8 1 1.2 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8
Емкость мембранного напорного гидробака [литры]
25 8 8 18 18 18 18 24 33 33 50 50 50 50 80 80 80 80 80 22.5 26 40
30 8 8 18 18 18 24 33 33 50 50 50 50 80 80 80 80 80 27 31 45
35 8 18 18 18 18 24 33 33 50 50 50 80 80 80 80 80 31.5 36 50
40 8 1818181824335050508080808080 36 41 55
45 8 18 18 18 24 33 33 50 50 50 80 80 80 80 40.5 46 60
50 8 181818243350505080808080 45 51 65
55 18 18 18 18 24 33 50 50 50 80 80 80 49.5 56 70
60 18 18 18 18 24 33 50 50 80 80 80 80 54 61 75
65 18 18 18 24 24 33 50 50 80 80 80 80 58.5 66 80
