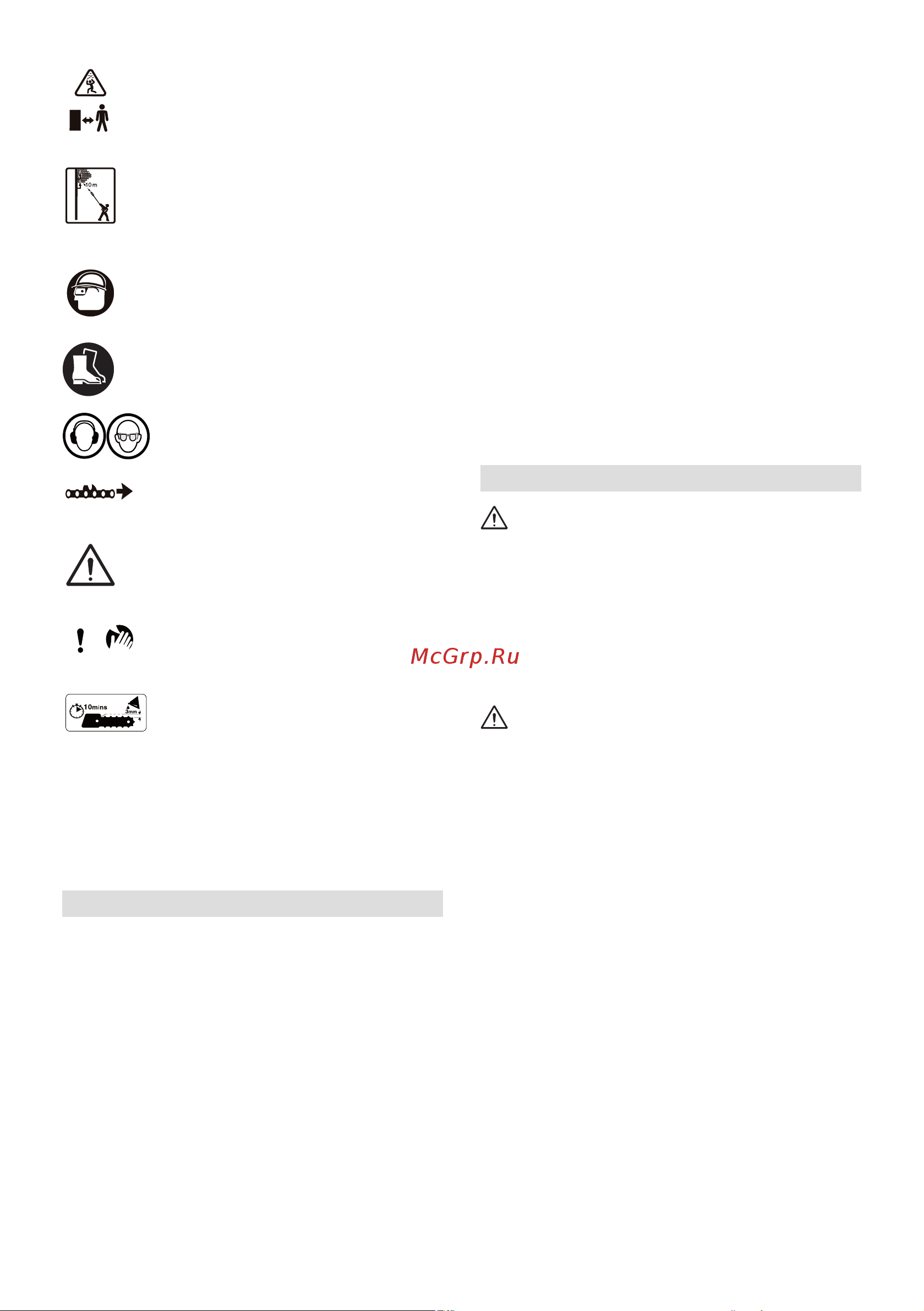

Ter atenção à queda de objetos.
Manter afastado de eventuais
pessoas presentes no posto.
Perigo de fulminação. Manter
uma distância de, pelo menos, 10
m dos cabos das linhas aéreas.
Utilizar sempre proteções
para a cabeça e óculos.
Utilizar calçado de segurança
antiderrapante.
Utilizar sempre proteções
sonoras e oculares.
Sentido de rotação da corrente.
Atenção! Não tocar na corrente
no ponto de expulsão de aparas.
Atenção! Não tocar na corrente
no ponto de expulsão de aparas.
Para garantir um funcionamento
em total segurança controlar a
tensão da corrente, conforme
indicado no presente manual, a
cada 10 minutos de trabalho e
regular sempre a tolerância de
3 mm conforme especicado.
4. DESCRIÇÃO
Características (Podadora)
1. Interruptor On/o
2. Lock-o button
3. Manípulo principal
4. Cabeça da serra
5. Tampa pino
6. Barra guia
7. Corrente
8. Resguardo corrente
9. Haste de prolongamento
10. Bateria
11. Reservatório do óleo
12. Carregador
Características(Dispositivo
de corte de sebes)
25. Interruptor On/o
26. Tecla de bloqueio
27. Manípulo principal
28. Cabeça de corte de sebes
29. Lâmina
30. Resguardo lâmina
31. Bateria
32. Carregador
33. Indicador de carga
34 . Botão de bloqueio
Antes de utilizar o aparelho, ler o
manual de instruções atentamente
Imediatamente após a compra da máquina, copie
os números de identicação (S/n) nos espaços
apropriados, na última página do manual.
O exemplo da declaração de conformidade
está na penúltima página do manual
5. MONTAGEM
Antes da montagem, remover
a bateria do aparelho.
INSERIR E REMOVER A BATERIA (FIG. B)
• Para inserir a bateria (11), alinhá-la com a
ranhura no utensílio. Fazer passar a bateria na
ranhura e pressioná-la até encaixar na sede.
• Para extrair a bateria, pressionar
o botão de xação (13) enquanto a
puxa fazendo-a sair da ranhura.
Para evitar acionamento acidentais,
assegurar-se de que a bateria foi removida
e que o revestimento cobre a corrente na
sede na serra antes de efetuar as seguintes
operações. O incumprimento desta norma
pode resultar em graves lesões físicas
PROLONGAMENTO DAS PODADORAS
E CORTA-SEBES (FIG.D)
O comprimento máximo pode ser aumentado,
inserindo a haste de prolongamento (9) entre
a cabeça da serra (4) e o manípulo (3).
• Alinhar o orifício na parte externa
da extremidade de acoplamento
do manípulo (3) com a lingueta na
parte interna da extremidade de
acoplamento da cabeça da serra (9).
• Pressionar a haste de prolongamento
(4) no manípulo (3).
• Fazer deslocar a abraçadeira (15) para
cima e rodá-la no sentido contrário ao dos
ponteiros do relógio até ao aperto completo.
• Alinhar o orifício na parte externa
da extremidade de acoplamento de
prolongamento (9) com a lingueta
na parte interna da extremidade de
acoplamento da cabeça da serra (4).
