Stihl FS 480 K [23/98] Mounting the deflectors and limit stop
![Stihl FS 480 K [23/98] Mounting the deflectors and limit stop](/views2/2000291/page23/bg17.png)
22
English / USA
FS 300, FS 350, FS 400, FS 450, FS 480
Deflectors

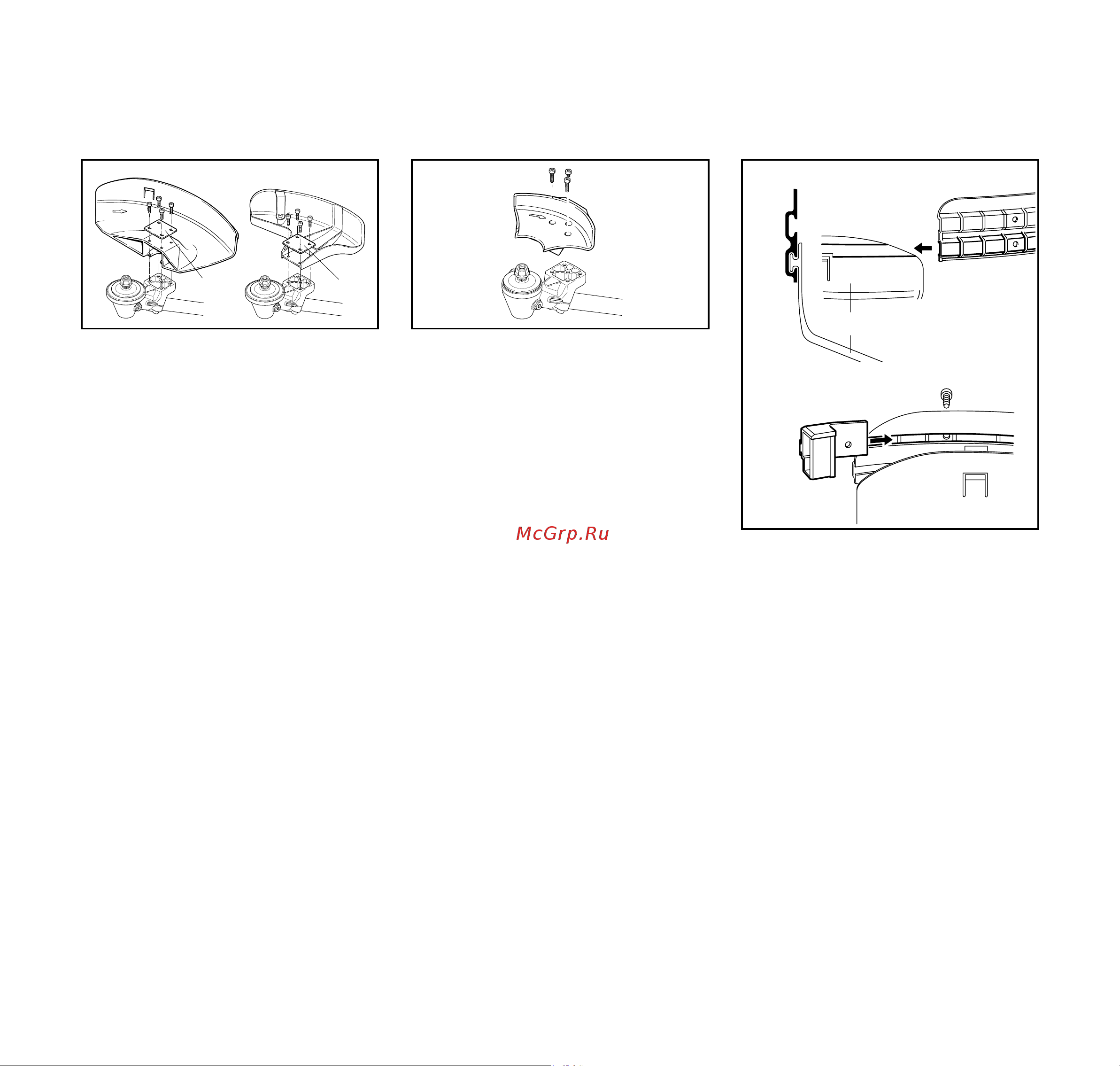

1 = Deflector for mowing tools
2 = Deflector for mowing heads
Mounting the Deflector
: Place the deflector in position.
: Fit the plate (3).
: Insert the screws and tighten them
down firmly.
Limit Stop
4 = Limit stop for circular saw blades.
Mounting the Limit Stop
: Place the stop in position.
: Insert the screws and tighten them
down firmly.
If you use one of the mowing heads,
note that the skirt (5) must be fitted onto
the deflector (1):
All nylon line mowing heads:
: Use the lower guide slot (6) and, in
addition, push the blade (7) into the
upper guide slot on the skirt – line it
up with the first hole.
: Insert the screw and tighten it down
firmly.
PolyCut 40-3 mowing head:
: Slide the skirt (8) into the upper
guide slot.
Mounting the Deflectors
and Limit Stop
3
3
1
2
256BA085 KN
4
256BA086 KN
1
6
8
5
7
256BA087 KN
