Stihl FS 480 K [87/98] Sustitución del resorte de rebobi nado
![Stihl FS 480 K [87/98] Sustitución del resorte de rebobi nado](/views2/2000291/page87/bg57.png)
86
español / EE.UU
FS 300, FS 350, FS 400, FS 450, FS 480
En caso contrario, el resorte está
sobretensado y podría romperse.
: Quítele una vuelta de la cuerda al
rotor.
: Instale la caja del ventilador.
Sustitución del resorte de rebobi-
nado
Partes rotas del resorte aún pueden
estar bajo tensión y podrían des-
prenderse violentamente en su
dirección al quitar el rotor de la
cuerda y la caja del resorte. Para
reducir el riesgo de lesionarse, pón-
gase guantes, anteojos y protector
facial para las siguientes operacio-
nes:
: Quite el rotor de la cuerda de la
forma descrita en "Sustitución de la
cuerda de arranque".
FS 400, 450, 480
: Quite el tornillo de la espiral exterior
del resorte.
: Quite las piezas del resorte viejo.
: Lubrique el resorte nuevo con unas
cuantas gotas de aceite sin resina
(Accesorios especiales).

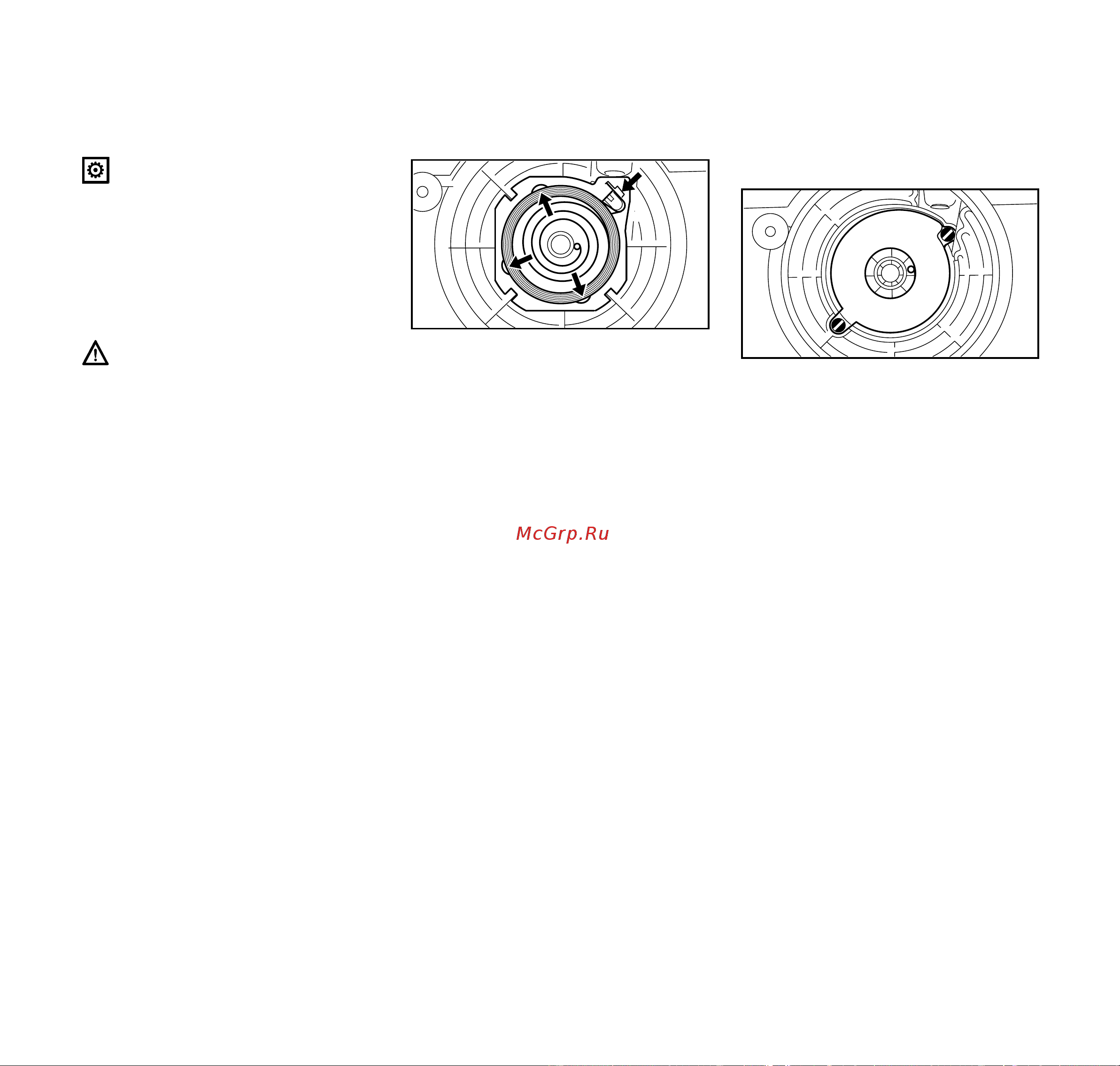

: Coloque el resorte con el marco
retenedor en posición – verifique
que la espiral exterior del resorte (8)
esté debidamente asentada.
: Utilice una herramienta adecuada
para meter el resorte en la caja.
Inserte la herramienta a través de
las aberturas (vea las flechas). El
marco se quita durante el proceso.
Si el resorte se sale y se desenrolla
durante la instalación: Vuélvalo a insta-
lar en la caja de resorte en sentido con-
trahorario – empiece desde el exterior y
trabaje hacia el interior.
: Instale el tornillo.
: Instale el rotor de la cuerda de la
forma descrita en "Sustitución de la
cuerda de arranque".
: Tense el resorte de rebobinado.
: Instale la caja del ventilador.
FS 300, 350
: Saque los tornillos (9).
: Retire la caja de resorte y las piezas
del resorte viejo.
: Lubrique el resorte nuevo en la caja
de resorte nueva con unas cuantas
gotas de aceite sin resina (Acceso-
rios especiales).
: Coloque el resorte nueva con la
caja de resorte – la placa inferior
debe quedar orientada hacia arriba.
Si el resorte se sale y se desenrolla
durante la instalación: Vuélvalo a insta-
lar en la caja de resorte en sentido hora-
rio – empiece desde el exterior y trabaje
hacia el interior.
: Instale los tornillos.
: Instale el rotor de la cuerda de la
forma descrita en "Sustitución de la
cuerda de arranque".
: Tense el resorte de rebobinado.
: Instale la caja del ventilador.
8
271BA038 KN
9
9
271BA039 KN
