Stihl FS 480 K [69/98] Montaje del manillar tipo bicicleta
![Stihl FS 480 K [69/98] Montaje del manillar tipo bicicleta](/views2/2000291/page69/bg45.png)
68
español / EE.UU
FS 300, FS 350, FS 400, FS 450, FS 480

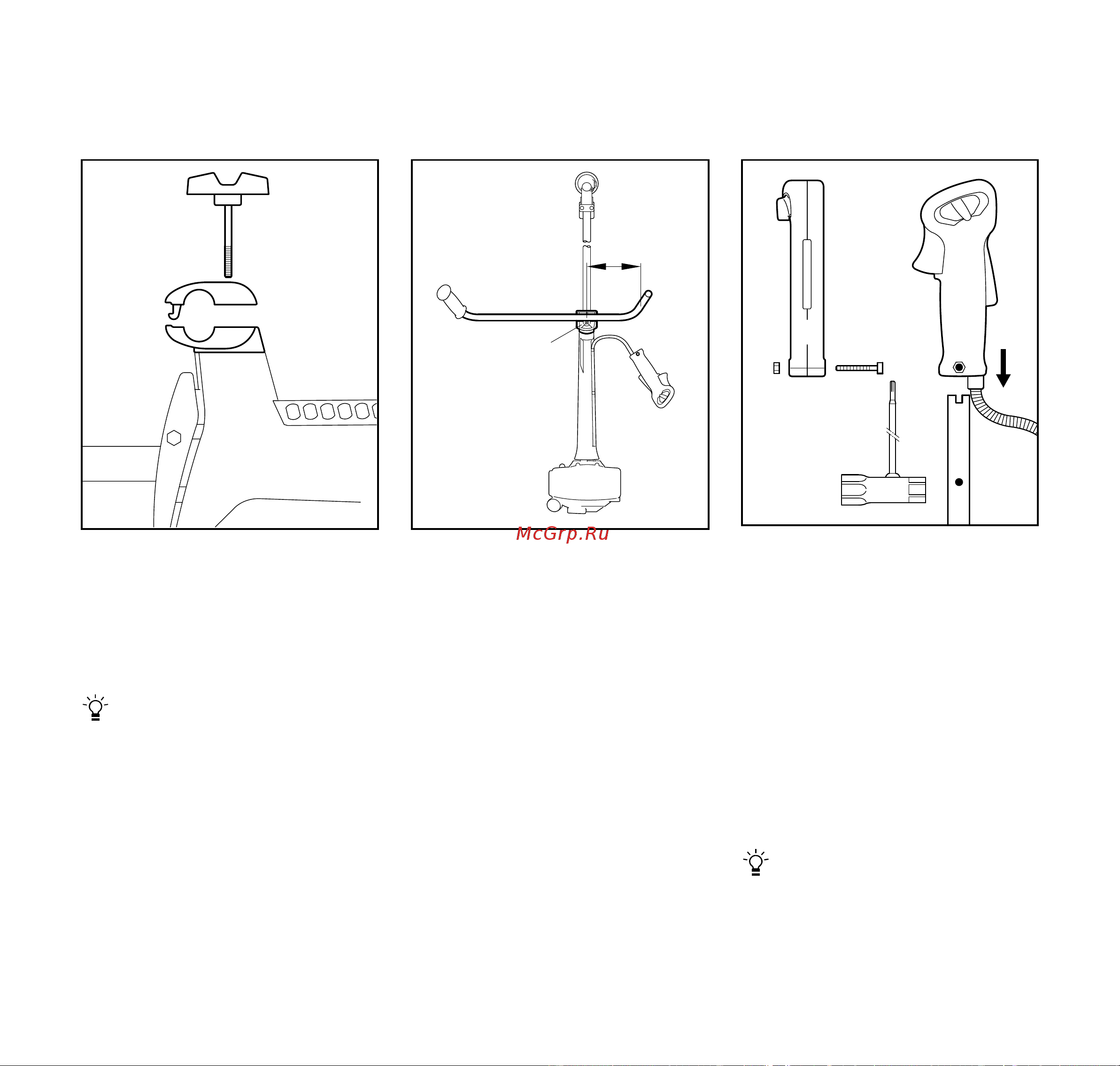

: Sujete la abrazadera inferior (1)
firmemente.
: Destornille y quite el tornillo de
fijación (2).
: Retire la abrazadera superior (3) de
la abrazadera inferior.
Las abrazaderas superior e inferior
se sueltan una vez que se saque el
tornillo de fijación.
: Coloque el manillar (4) en la
abrazadera inferior (1) de manera
que la distancia A no sea de más de
15 cm (6 pulg).
: Coloque la abrazadera superior en
posición y presiónela.
: Instale el tornillo de fijación.
: Alinee el manillar a ángulo recto con
respecto al tubo de mando.
: Apriete el tornillo de fijación.
: Afloje el tornillo (5); la tuerca (6)
permanece en el mango de control
(7).
: Empuje el mango de control – con el
gatillo de aceleración (8) hacia el
mecanismo – en el manillar (4) de
manera que los agujeros (9) se
alineen.
: Inserte el tornillo y apriételo bien
firme.
: Pase a "Ajuste del cable del
acelerador".
Para ahorrar espacio al transportar
o almacenar la máquina, afloje el
tornillo de fijación y gire el manillar
hasta dejarlo en línea con el eje;
pliegue los mangos hacia abajo.
Montaje del manillar tipo
bicicleta
3
1
2
256BA001 KN
A
4
1
256BA002 KN
9
5
7
8
4
9
002BA256 KN
6
7
