Stihl FS 480 K [71/98] Montaje de deflectores y tope limitador
![Stihl FS 480 K [71/98] Montaje de deflectores y tope limitador](/views2/2000291/page71/bg47.png)
70
español / EE.UU
FS 300, FS 350, FS 400, FS 450, FS 480

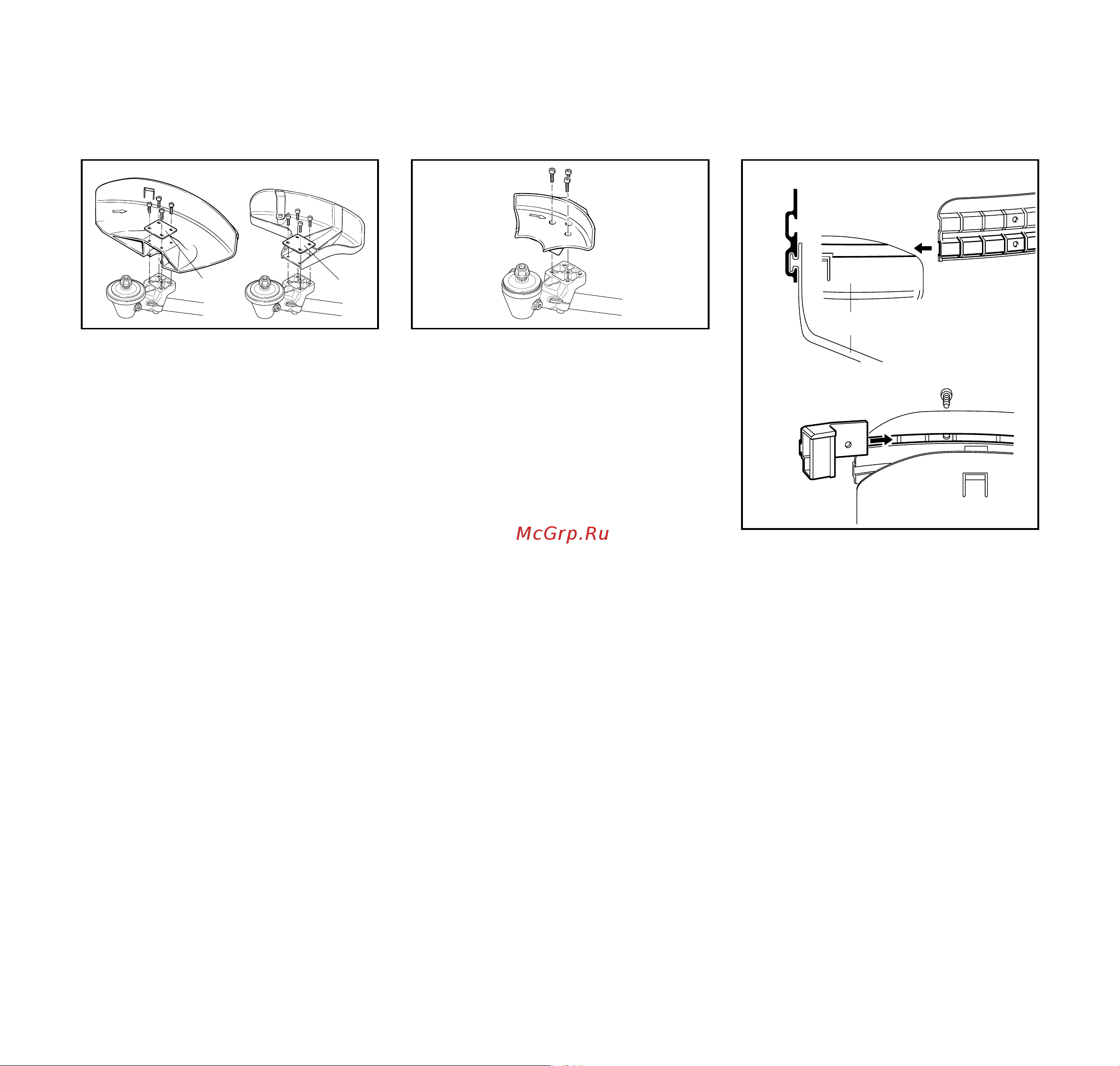

Deflectores
1 = Deflector para herramientas
segadoras
2 = Deflector para cabezas segadoras
Montaje del deflector
: Coloque el deflector en su lugar.
: Coloque la placa (3).
: Inserte los tornillos y apriételos bien
firmes.
Tope limitador
4 = Tope limitador para sierras
circulares.
Montaje del tope limitador
: Coloque el tope en su lugar.
: Inserte los tornillos y apriételos bien
firmes.
Si usa una de las cabezas segadoras,
observe que la faldilla (5) debe
colocarse en el deflector (1):
Todas cabezas segadoras con hilo de
nilón:
: Utilice la ranura guía inferior (6) y,
además, empuje la cuchilla (7) en la
ranura guía superior en la faldilla –
alineándola con el primer agujero.
: Inserte el tornillo y apriételo bien
firme.
Cabeza segadora PolyCut 40-3:
: Deslice la faldilla (8) en la ranura
guía superior.
Montaje de deflectores y
tope limitador
3
3
1
2
256BA085 KN
4
256BA086 KN
1
6
8
5
7
256BA087 KN
