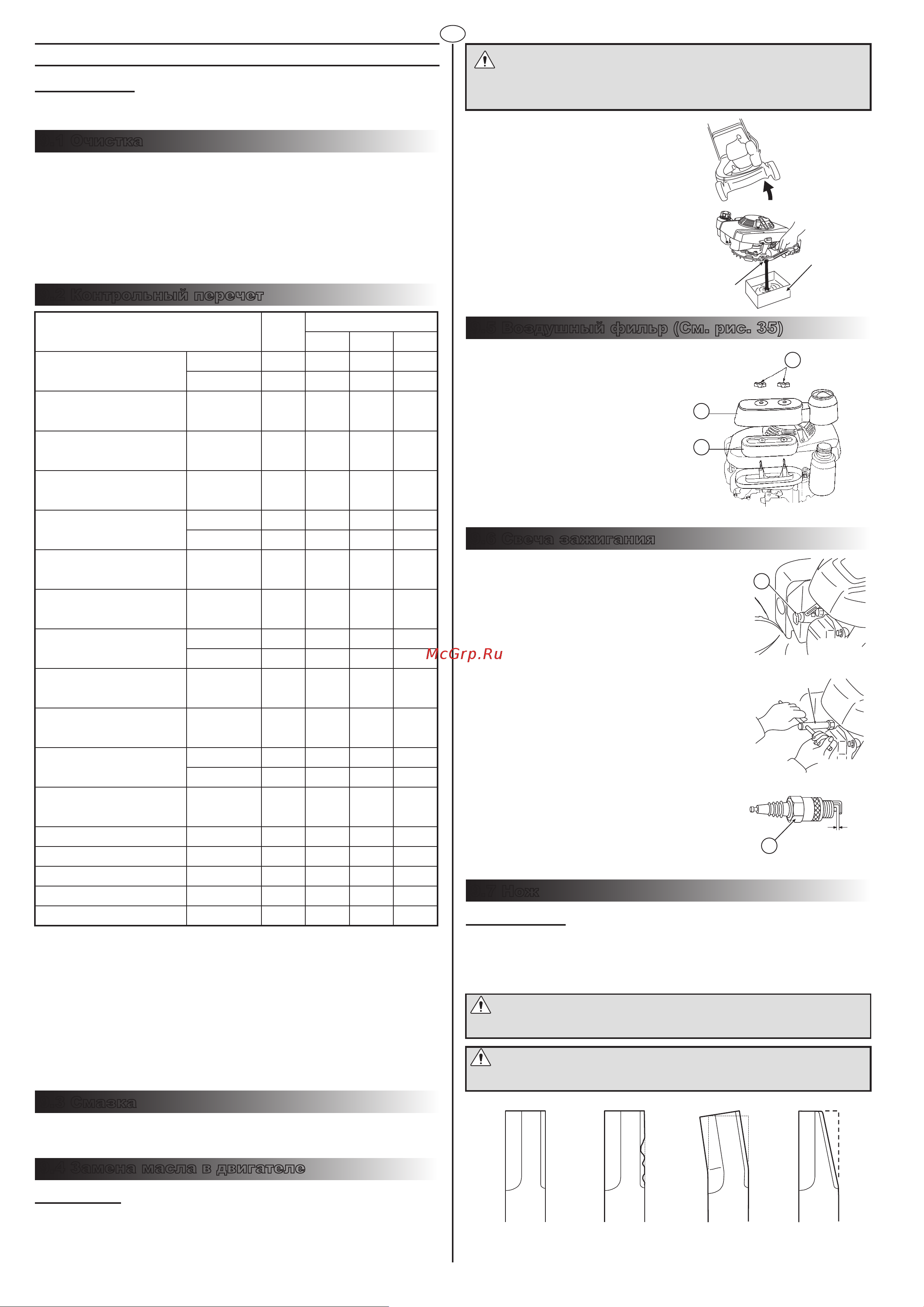

Caiman LM5360HXA-PRO [10/15] Проверка и обслуживание
![Caiman LM5360HXA-PRO [10/15] Проверка и обслуживание](/views2/2000458/page10/bga.png)
RU
Обратитесь к руководству по эксплуатации двигателя для получения
информации по его обслуживанию.
ПРИМЕЧАНИЕ
Наклоняйте машину так, чтобы сторона двигателя с карбюратором была
обращена вверх.
ПРИМЕЧАНИЕ
Прежде, чем переворачивать газонокосилку слейте бензин. Утилизируйте
отработанное моторное масло в соответствии с законодательством страны
использования газонокосилки.
ВНИМАНИЕ!
1. Снимите крышку масляного бака.
(См. раз. 8.1.1)
2. Слейте масло из сливного
отверстия. (См.Рис. 34)
3. После полного слития масла
заполните поддон чистым маслом.
1. Снимите свечной колпачок (Q).
(См. рис. 36.)
2. Снимите свечу зажигания (Р) при
помощи свечного ключа. (См. рис.
37.)
3. Замените свечу зажигания (Р) на
новую, если на ней образовался
сильный нагар или ее изолятор
имеет трещины или другие
повреждения.
4. Снимите нагар с электродов
свечи,отрегулируйте зазор между
электродами до 0.7 мм. (См. рис.
38.)
5. Установите свечу зажигания (Р) и
свечной колпачок (Q).
1. Снимите крепежные болты (а) и
откройте крышку (Ь).
2. Очистите элемент (с), если он
загрязнен.
3. Установите элемент (с) на место,
закройте крышку (Ь) и закрутите
крепежные болты (а).
9
P
Q
9.7.1 Проверка болтов крепления ножа.
9.1 Очистка
9.2 Контрольный перечет
• Выполняйте очистку, если машина и наклейки по безопасности
загрязнились
• Не направляйте воду из шланга на газонокосилку, это может привести к
отказу в работе машины.
• После очистки протрите машину сухой тряпкой, затем протрите
металлические части тряпкой, смоченной в масле.
• Травосборник можно очищать, поливая его водой из шланга.
Использовать травосборник можно только после полного высыхания.
9.6 Свеча зажигания
9.5 Воздушный фильр (См. рис. 35)
9.3 Смазка
Регулярно проводите смазку каждого подшипника с помощью ручной
масленки для обеспечения плавной работы машины.
9.4 Замена масла в двигателе
9. ПРОВЕРКА И ОБСЛУЖИВАНИЕ
Будьте внимательны, чтобы не обжечься, поскольку двигатель
и глушитель сразу после его остановки горячие.
9.7 Нож
Свечной ключ
Емкость
Слив
Деформация Новый нож
Ровная кромка
Сколы
Износ
0.7 мм
рис. 35
рис. 34
рис. 39
рис. 36
рис. 37
рис. 38
ОСТОРОЖНО
Надевайте толстые перчатки при проверке, креплении или снятии
ножа.
ОПАСНОСТЬ
ОСТОРОЖНО
Остановите двигатель и снимите свечной колпачок, когда вы
осматриваете нож.
a
b
c
Часы работы
Моторное масло
Воздушный фильтр
Ослабленные болты
Бензин
Свеча зажигания
Нож
Болт крепления ножа
Травосборник
Трос газа
Трос привода хода
Трос привода ножа
Трос переключения
передач
Клапанный зазор
Камера сгорания
Топливный бак
Топливопровод
Ролик и транмиссия
Проверить
Заменить
Очистка
Проверить
Заправка
топливом
Очистка
Регулировка
Проверить
Проверить
Проверить
Очистка
Регулировка
Регулировка
Регулировка
Проверить
Регулировка
Регулировка
Очистка
Очистка
Проверить
Очистка
Каждый
раз
Время
25 50 100
○
○
○
○
○
○
○
○
○
★
○
○
○
○
○
○
○
○
★★
○
★★
○
★★
○
○
★★★
(8.1.1, 9.4)
(9.5)
(9.8)
(9.6)
(9.7)
(9.7.1)
(8.1.3)
(8.1.4)
* Замените масло после первых 25 часов работы. Затем меняйте масло
каждые 50 часов работы в соответствии со степенью загрязнения.
** Для данных операций требуются специальны
е инструменты и навыки.
*** Каждые 50 часов. Снимите ролик и трансмиссию. Очистите и проверьте
исправность компонентов (ролик, трансмиссия, приводной вал, сальники
и смазка подшипников). При необходимости замены деталей обратитесь
к ближайшему дилеру.
Обратитесь к ближайшему дистрибьютору. Номера в скобках соответствуют
разделам данного руководства, к которым следует обратиться.
Цифры в скобках ( ) указывают на разделы инструкции.
