Caiman LM5360HXA-PRO [4/15] Наименования и функции частей машины
![Caiman LM5360HXA-PRO [4/15] Наименования и функции частей машины](/views2/2000458/page4/bg4.png)
RU
3
Название
Рукоятка
Рычаг привода хода
Рычаг привода ножа
Рычаг газа
Травосборник
Защита
Рычаг регулятора
Колесо
Крышка топливного бака
Ручной стартер
Воздушный фильтр
Глушитель
Корпус
Порог
Свеча зажигания
Свечной колпачок
Топливный кран
Нож
Болт крепления ножа
Крышка масляного бака
No.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
Описание
Держитесь за эту рукоятку при использовании газонокосилки.
Управляет включением и выключением хода газонокосилки.
Нажатием вперед движение начинается.
Отпусканием движение прекращается.
Запускает и останавливает вращение ножа.
Прижиманием рычага с нажатой кнопкой запускается вращение ножа.
(Прижимание рычага при ненажатой кнопке не запустит вращение ножа.)
Отпусканием рычага нож останавливается.
Собирает срезанную траву.
Регулирует высоту стрижки. (Установлен на каждом колесе.)
Залив бензина.
Потяните за рукоятку, чтобы запустить двигатель.
Поставьте вашу ногу при запуске двигателя.
Подает топливо в двигатель. "ON": подача топлива. "OFF": прекращение подачи топлива.
Крепит нож на валу двигателя.
Крышка заливной горловины для масла с масляным щупом.
(Положение)
" "
" "
" "
" "
Регулирует обороты двигателя.
(Значение)
Заслонка закрыта
Высокие обороты
Низкие обороты
Остановка
(Использование)
Запуск двигателя
Стрижка травы
Холостые обороты
Остановка двигателя
Данная газонокосилка предназначена для стрижки газонной травы.
Иллюстрации могут отличаться от реальной машины, которую вы приобрели.
ПРИМЕЧАНИЕ

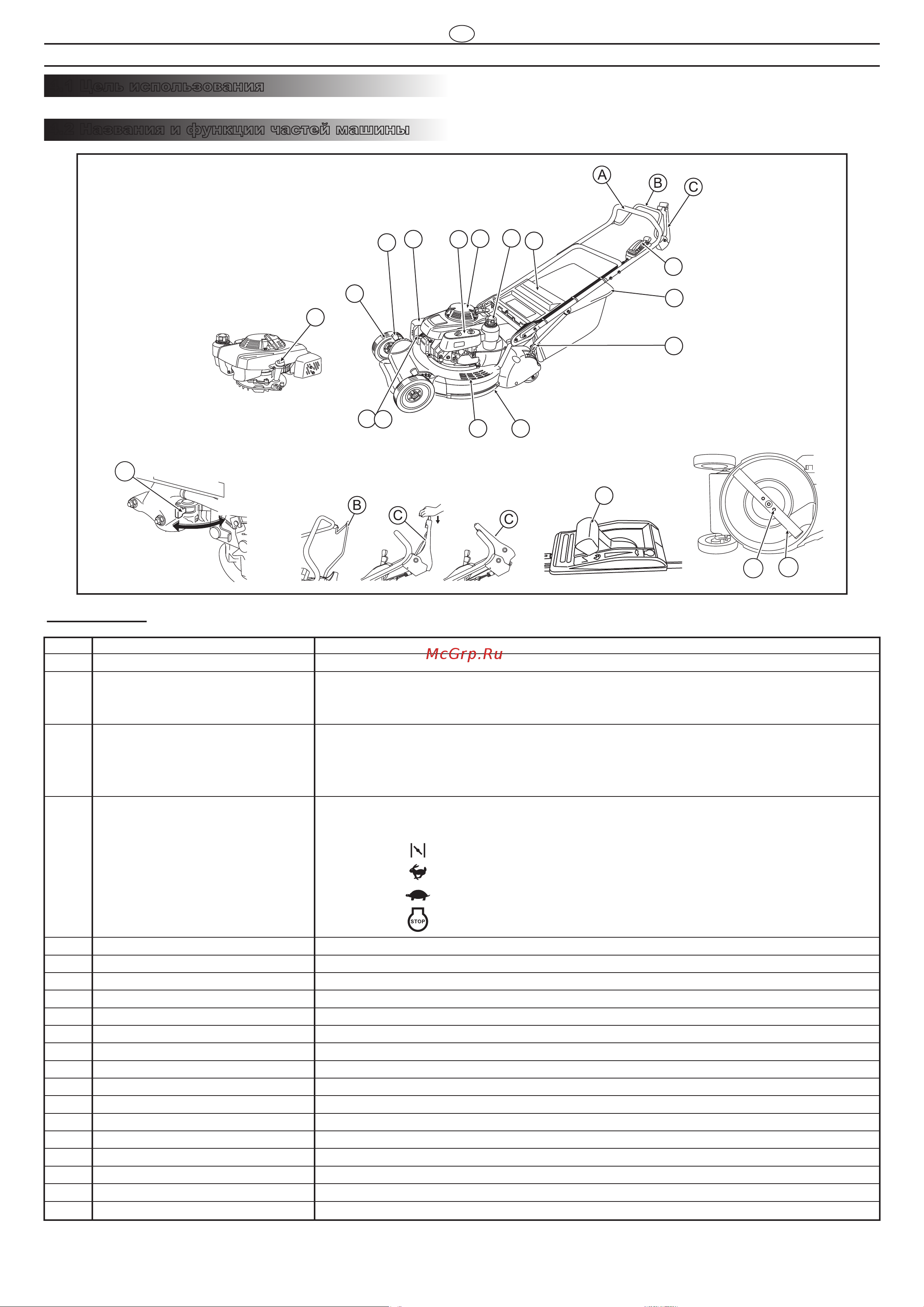

4. НАИМЕНОВАНИЯ И ФУНКЦИИ ЧАСТЕЙ МАШИНЫ
4.1 Цель использования
4.2 Названия и функции частей машины
“OFF”
“ON”
D
D
E
F
G
G
H
IJ
KL
M
N
O
P
Q
R
S
T
