RU
5

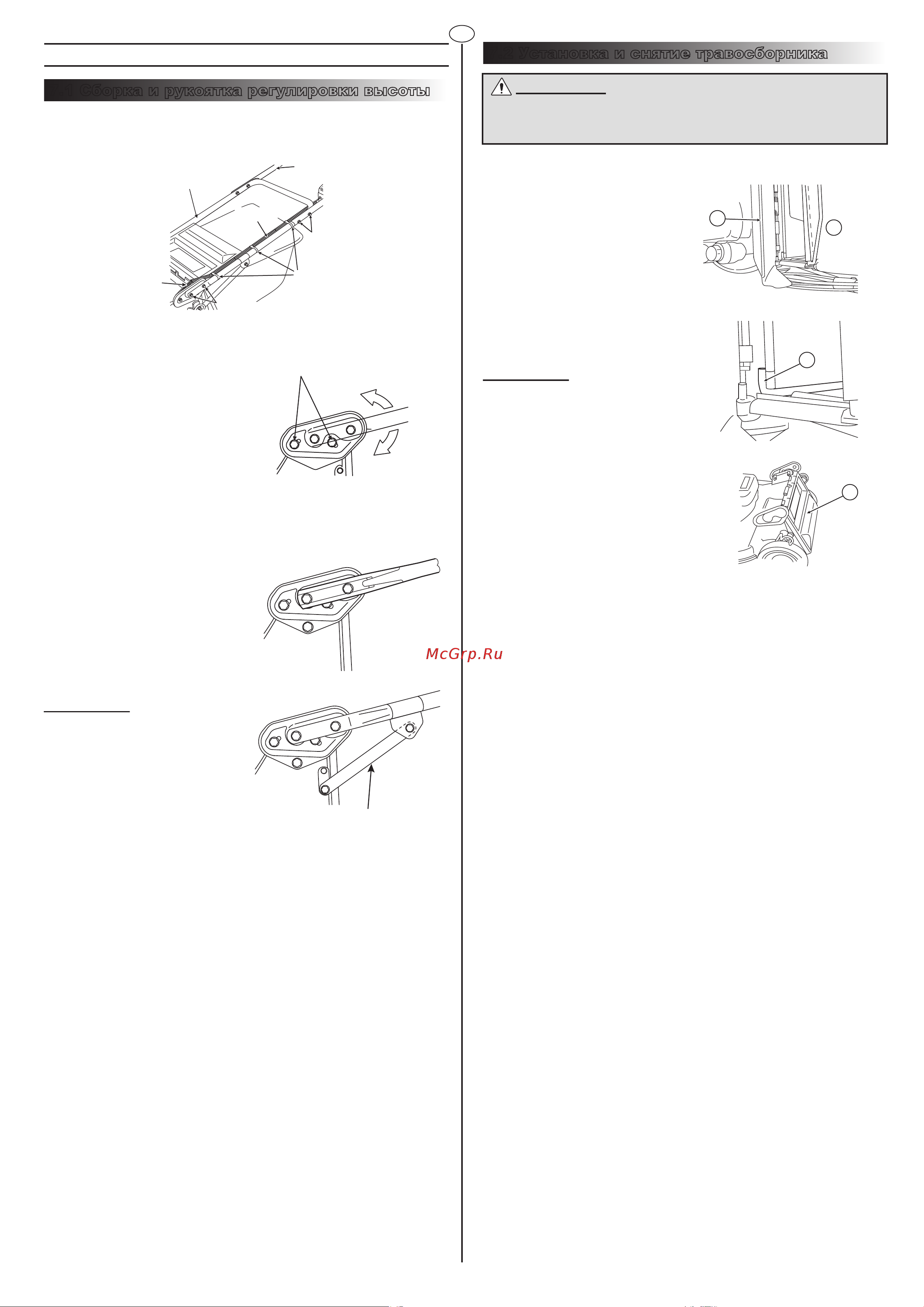

7.1 Сборка и рукоятка регулировки высоты
7.2 Установка и снятие травосборника
Рукоятка может быть отрегулирована на любое значение высоты в своем
диапазоне
- Крепите тросы к рукоятке таким
образом, чтобы они не мешали
открытию/закрытию защитного
кожуха во время работы.
- При регулировке высоты рукоятки
ослабьте болт тяги рукоятки прежде,
чем ослаблять регулировочный болт
высоты рукоятки.
7. СБОРКА
ВНИМАНИЕ!
1. Установите нижнюю рукоятку на
машину (4 гайки). См.Рис. 1,2 и 3.
2. Соедините верхнюю рукоятку с
нижней и стяните их болтами и
гайками.
3. Отверните болты корпуса и
установите временную распорку.
См.Рис. 4.
4. Установите крепежный хомут на
нижнюю рукоятку.
5. Закрепите тягу болтами и
гайками.
6. Затяните болты корпуса.
7.2.1 Сборка
1. Поднимите защиту G и на корпусе
установите крючок W.
2. Убедитесь, что травосборник
установлен в нужное крепежное
место.
7.2.2 Снятие
1. Поднимите защиту G и снимите
крючок W с корпуса.
2. Медленно опустите защитный
кожух G.
ВНИМАНИЕ!
- Забитый травосборник снижает
эффективность работы
газонокосилки.
- Сырая трава способствует сильному
забиванию.
ВНИМАНИЕ!
Перед выполнением работы останавливайте двигатель. Медленно
откройте или закройте защитный кожух. Не вставляйте пальцы в место
закрывания. См.Рис 5, 6 и 7.
Нижняя рукоятка
Верхняя рукоять
Гайки
Труба
Гайки
Стяжки
Тросы
Рис. 1
Регулировочный болт
Распорка
Рис. 2
Рис. 3
Рис. 4
W
G
F
G
Рис. 7
Рис. 6
Рис. 5
