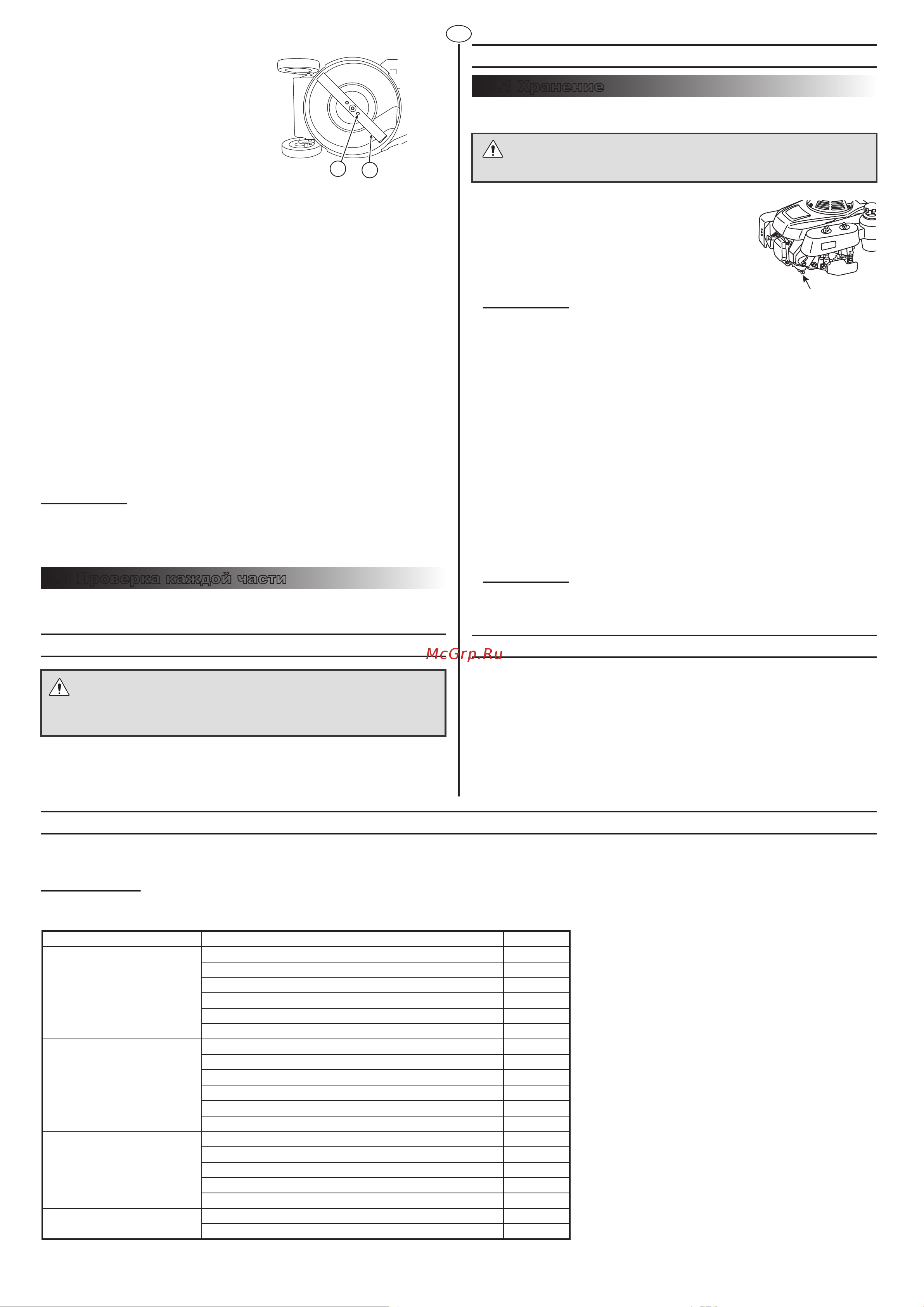

Caiman LM5360HXA-PRO [11/15] Транспортировка
![Caiman LM5360HXA-PRO [11/15] Транспортировка](/views2/2000458/page11/bgb.png)
RU
ВНИМАНИЕ!
ВНИМАНИЕ!
ВНИМАНИЕ!
ПРИМЕЧАНИЕ
1. Убедитесь, что на ноже (S)
отсутствуют признаки деформации,
износа и повреждений, (См. рис. 39.)
2. Если нож (S) или его крепежные
болты (Т) изношены, сломаны или
деформированы, замените их на
новые.
3. Убедитесь, что болты крепления
(Т) ножа затянуты с указанным
моментом затяжки. (См. рис. 40.)
1. Замените масло в двигателе (См.раздел 9.4) и
дайте машине поработать на холостых оборотах в
течение 5 минут.
2. Слейте бензин из бака и карбюратора. (См.
рис. 41.)
3. Очистите воздушный фильтр. (См. раздел 9.5.)
4. Очистите нож и все части машины, проверьте затяжку крепежа.
5. Вытрите металлические части тряпкой, смоченной в масле.
6. Снимите свечу зажигания и залейте через свечное отверстие в цилиндр
немного масла (5-10 куб. см.).
7. Очистите свечу зажигания и установите ее на место. (См.раздел 9.6)
8. Потяните за рукоятку стартера пару раз, а затем плавно верните ее в
положение, при котором вы чувствовали сопротивление.
9. Очистите травосборник.
10. Накройте машину плотной тканью и поместите её на хранение в сухое,
непыльное, ровное место.
10
Проверьте, чтобы все болты, гайки и винты были плотно затянуты.
9.8 Проверка каждой части
11.1 Хранение
13. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Явление
Двигатель не
заводится.
Двигатель заводится
с трудом.
Двигателю не хватает
мощности.
Перегрев двигателя
Сильная вибрация
Возможная причина
Нет бензина в баке.
Недостаточный уровень масла в двигателе.
Рычаг газа установлен в положение "STOP".
Снят свечной колпачок.
В цилиндр всасывается избыточное количество бензина.
Загрязнен воздушный фильтр.
Загрязнен воздушный фильтр.
Забит карбюратор.
В карбюратор или топливный бак попала вода.
Снята крышка топливного бака.
Трос газа разрегулирован.
Грязный бензин.
Неправильный зазор между электродами свечи зажигания.
Загрязнен воздушный фильтр.
Загрязнена крыльчатка.
Недостаточный уровень масла в двигателе.
Забит ручной стартер и др.
Ослаб крепеж двигателя и/или режущего ножа.
Нож несбалансирован.
Проконсультируйтесь с нашим дистрибьютором, если вы самостоятельно не можете восстановить нормальное рабочее состояние машины. Не разбирайте
машину, если в этом нет необходимости.
А) Инструкции по сборке, начальные регулировки и
проверки. Обратитесь к следующим пунктам:
3.6.4 Осмотр и ТО
7. Сборка
9. Осмотр и ТО
В) Транспортировка, погрузка и хранение
3.6.5 Транспортировка на машине
9. Осмотр и ТО
10. Транспортировка
11. Долговременное хранение
С) Подготовка газонокосилки
8. Работа
9. Осмотр и ТО
D) Информация о газонокосилке
3. Безопасность
4. Название каждой части машины
Е) Использование газонокосилки
3. Безопасность
8. Работа
9. Осмотр и ТО
F) ТО газонокосилки
3. Безопасность
8. Работа
9. Осмотр и ТО
Обратитесь к отдельному руководству по эксплуатации двигателя, обратитесь к нашему дистрибьютору, если вы не можете
самостоятельно восстановить нормальное состояние машины.
10. ТРАНСПОРТИРОВКА
11. ДОЛГОВРЕМЕННОЕ ХРАНЕНИЕ
Выполните следующие операции, если вы не планируете использовать
машину в течение 30 и более дней.
12. УТИЛИЗАЦИЯ
• Утилизируйте отработанно масло, бензин или саму
газонокосилку в соответствии с законодательством вашей
страны или региона, или свяжитесь с дистрибьютором по
данному вопросу.
• Никогда не утилизируйте их незаконно, посколько это может
привести к загрязнению окружающей среды.
• Утилизируйте тряпки, которые вы использовали для вытирания
бензина или масла, отдельно от бытового мусора.
(Момент затяжки болтов (Т) крепления ножа составляет 29-39 Нм.)
9.7.2 Установка / снятие ножа
1. Ослабьте болты (Т) крепления ножа и снимите нож.
1. Удалите траву и загрязнения вокруг кронштейна крепления ножа.
Плотно затяните болты (Т) крепления ножа рукой.
2. Прочно затяните нож.
3. Убедитесь, что болты (Т) крепления ножа затянуты с указанным
моментом затяжки. (См. рис. 40.)
1. Закройте топливный кран. (См. раздел 8.2.2.)
2. Отсоедините рукоятку в зависимости от ситуации. Временно
затяните крепежные болты при снятой рукоятке.
Снятие
Установка
(Момент затяжки болтов (Т) крепления ножа составляет 29-39 Нм.)
Слив
Необходимо проверить баланс ножа. Вставьте отвертку в центральное
отверстие ножа и, затачивая режущую кромку более тяжелого конца ножа,
добейтесь его баланса.
• Обратитесь к руководству по эксплуатации двигателя для получения
дополнительной информации.
• Удалив остатки топлива из карбюратора, вы можете избежать таких
неприятностей, как затрудненный запуск двигателя после длительного
периода хранения.
Отремонтируйте или замените неисправные части, если таковые имеются.
Используйте только оригинальные запасные части.
См. раз.
рис. 40
рис. 41
8.1.1
8.2.1
8.2.1
9.5
9.5
9.6
9.5
8.1.1
9.8
9.7.2
8.1.3
ОПАСНОСТЬ
Остановите двигатель и снимите свечной колпачок. Не оставляйте
и не транспортируйте машину в наклоненном положении.
ОПАСНОСТЬ
Остановите двигатель и снимите свечной колпачок.
T
S
