1. Перед началом работы выполните
осмотр (См.П. 8.1).
2. Установите рычаг газа (Е) в
положение « » для начала движения
(См.Рис. 17).
3. Переведите рычаг ножа (С) вперед,
нажимая на желтую кнопку. После этого
начинает вращаться нож. (См.Рис.18).
4. Включите сцепление рычагом (В) для
начала движения (См.Рис.19).
6. Для прерывания кошения в середине
работы или по окончанию кошения
верните в исходное положение рычаг
сцепления (В) и рычаг ножа (С) и далее
установите рычаг газа (Е) в положение
– . (См.Рис.21).
1. Заглушите двигатель.
2. Переведите рычаг регулировки
высоты (Н) в направлении колеса,
выводя его из зацепления (Z).
(См.Рис. 22 и 23).
3. Введите рычаг (Н) в зацепление
(Z) на требуемой величине высоты,
при рычаге выведенном
изначально из зацепления.
4. Установите рычаги (Н) на других
колесах в зацепление (Z) на
одинаковом уровне и на других
колесах.
7
Данная операция выполняется рычагами на колесах газонокосилки.
Аккуратно пользуйтесь каждым рычагом.
Работу выполняйте правильно и безопасно, следуя инструкциям
изложенным в данном руководстве.
Использование данной машины разрешено при внешней температуре,
находящейся в диапазоне от 5 до 40 °C. Неследование данному требованию
может привести к неисправности, поломке или выходу из строя машины.
Отрегулируйте скорость движения относительно условий работы.
Нож не будет вращаться пока не нажата желтая кнопка на рычаге ножа (С).
1. (См.Рис 24)
Зафиксируйте ограничитель момента
2. (См.Рис. 25)
Отверните гайку (ключ 24 мм)
3. (См.Рис. 26)
Установите динамометрический ключ на вал (ключ 10 мм)
4. (См.Рис.27)
При вращении динамометрического ключа на 360 град, отрегулируйте
момент вращаемым болтом, чтобы он был в диапазоне от нижнего предела:
от 15 Нм до макс. значения. (Ключ 19 мм)
Для увеличения момента: По часовой стрелке
Для снижения момента: Против часовой стрелки
5. (См.Рис 28)
Удерживайте болт ключом и затяните гайку против часовой стрелки.
ВНИМАНИЕ!
Вал
Болт
Гайка
Фаска
Ослабить
Направление
вращения ключа
Момент
меньше
Момент
больше
Удерживание
Внимание
Убедитесь, что динамометрический ключ вращается в направлении часовой
стрелки. Вал будет ослаблен, если вращать против часовой стрелки.
Внимание
рис. 24 рис. 25
рис. 27
рис. 26
рис. 28
рис. 17
рис. 19
рис. 18
рис. 21
рис. 22
рис. 23

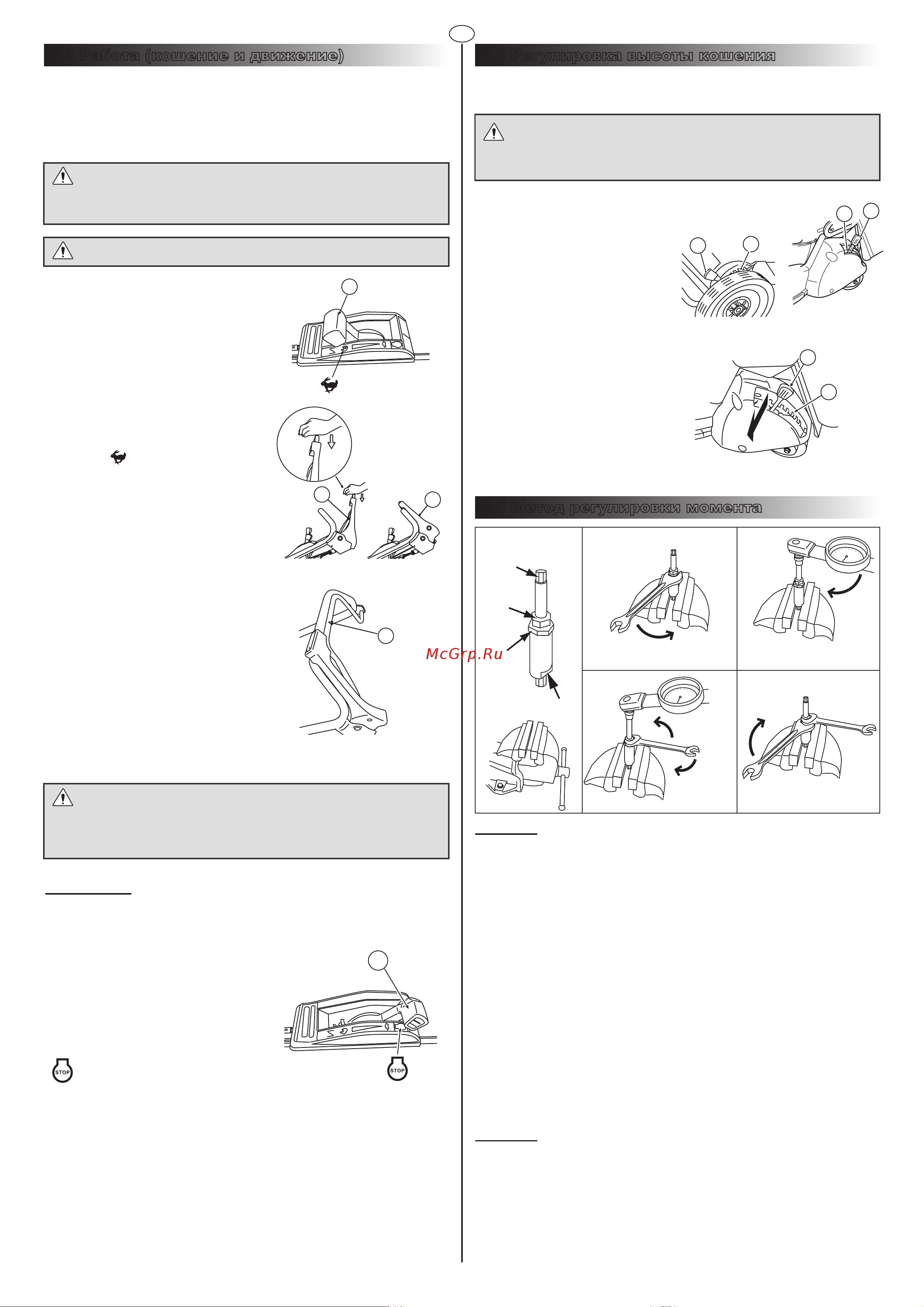

8.3 Работа (кошение и движение) 8.4 Регулировка высоты кошения
8.5 Метод регулировки момента
ВНИМАНИЕ!
ОСТОРОЖНО
ВНИМАНИЕ
ОПАСНО!
Перед началом работы полностью прочтите и поймите данное
руководство, особенно пункт 3 данного параграфа.
Не дотрагивайтесь до глушителя и двигателя при выполнении
регулировки на передних колесах.
Каждый рычаг при его задействовании нужно полностью
переводить в нижнее положение. Иначе возможно возникновение
неисправности машины.
При моменте, превышающем 20 Нм, ограничитель теряет свою функцию.
Когда вы не можете регулировать в диапазоне меньше 15 Нм и больше 20
Нм, замените на новый.
E
C
C
B
E
H
Z
H
Z
Z
H
