RU
Неточная регулировка каждого троса приводит к снижению
производительности машины или выходу ее из строя.
ВНИМАНИЕ!
8
Отрегулируйте трос (Е) таким образом, чтобы при переводе
рычага в положение “ ”– срабатывала воздушная заслонка.
C
B

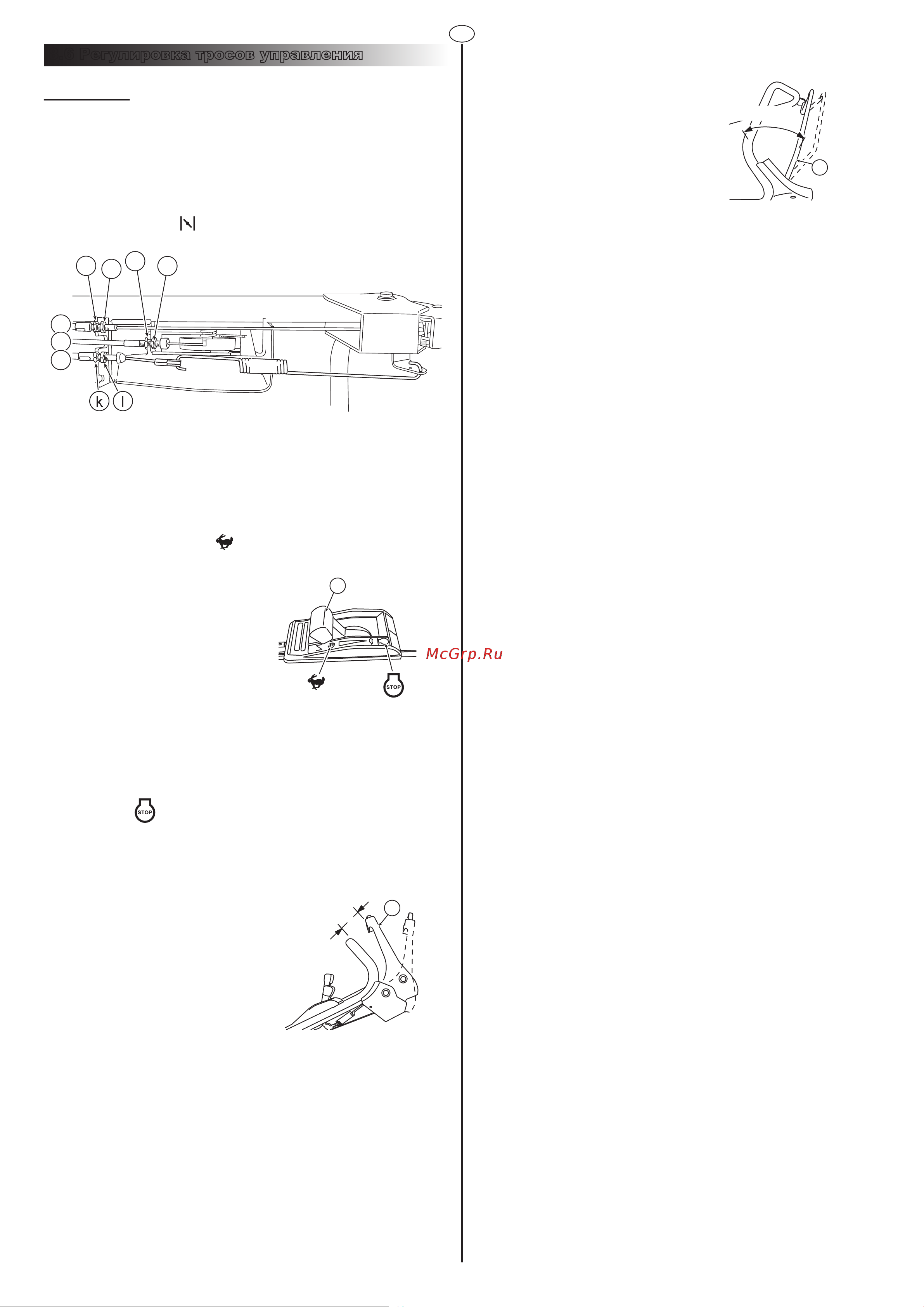

Регулировка тросов управления
1. Убедитесь в том, чтобы
регулировочное отверстие на
панели двигателя совпадало
с рычагом газа (Е), когда тот
находится в положении – .
2. При необходимости
отрегулируйте, поворачивая
регулятор (g), ослабляя гайку
(h) троса газа (b).
3. Установите регулятор в
оптимальное положение и
затяните гайку (h).
4. Запустите двигатель и
убедитесь, что он полностью
останавливается при
переводе рычага газа (Е) в
положение “ ”.
1. Для регулировки необходимо вращать регулятор (е), ослабляя
гайку (f) троса ножа (а).
2. Установите регулятор в оптимальном положении и затяните
гайку (f).
3. Нож должен останавливаться при отпускании рычага (С).
50 - 75 мм
100 - 130 мм
Отрегулируйте его таким
образом, чтобы нож начинал
свое вращение, когда
расстояние между рычагом ножа
(С) и рукояткой находится в
диапазоне 50-75 мм с нажатой
желтой кнопкой, как показано на
рисунке 31.
Отрегулируйте таким образом,
чтобы при работающей машине
(с нажатым рычагом сцепления)
расстояние между рычагом
сцепления (В) и рукояткой
находилось в диапазоне 100-130
мм. Как показано на рисунке 32.
1. Для регулировки следует вращать регулятор (k), ослабляя гайку (I)
троса сцепления (с).
2. Установите регулятор в оптимальном положении и затяните гайку (I).
3. Убедитесь в том, что машину можно тянуть назад с отпущенным
рычагом сцепления (B).
рис. 29
рис. 30
рис. 31
рис. 32
8.6
8.6.1 Рычаг газа (См.Рис. 29 и 30)
8.6.2 Рычаг привода ножа (См.Рис 29 и 31)
8.6.3 Рычаг привода сцепления
a
b
c
h
g
e
f
k
l
E
