0478 201 9909 A - FI
178
7.1 Pyöräakselin ja pyörien
asennus
● Asenna pyöräakseli (E)
pyöränvasteiden (F), ruuvien (J) ja
lukkomuttereiden (P) kanssa
pyöräjalustaan (D) ja kiristä kiinni
kiintoavaimella (R) (4 - 6Nm).
● Työnnä pyörät (H) paikallaan olevan
pyöräakselin päälle.
● Työnnä pikakiinnittimet (O) kupera
puoli ulospäin pyöräakselille.
● Paina pölykapselit (I) pyöriin.
7.2 Alustan ja poistokanavan
asennus
1 Poistoaukon jatkeen kiinnitys
● Aseta peruslaite (A) kuvan mukaisesti
noin 15 - 20 cm korkean puupalikan
päälle.
● Kiinnitä poistoaukon jatke (B)
haoistaan (1) takaa peruslaitteen (A)
aukkoihin (2) ja käännä alaspäin niin,
että peruslaitteen etuosa menee
tarkasti poistoaukon jatkeen aukkoon.
● Kierrä ruuvit (Q) kiinni hakojen (1)
holveihin (1 - 2Nm).

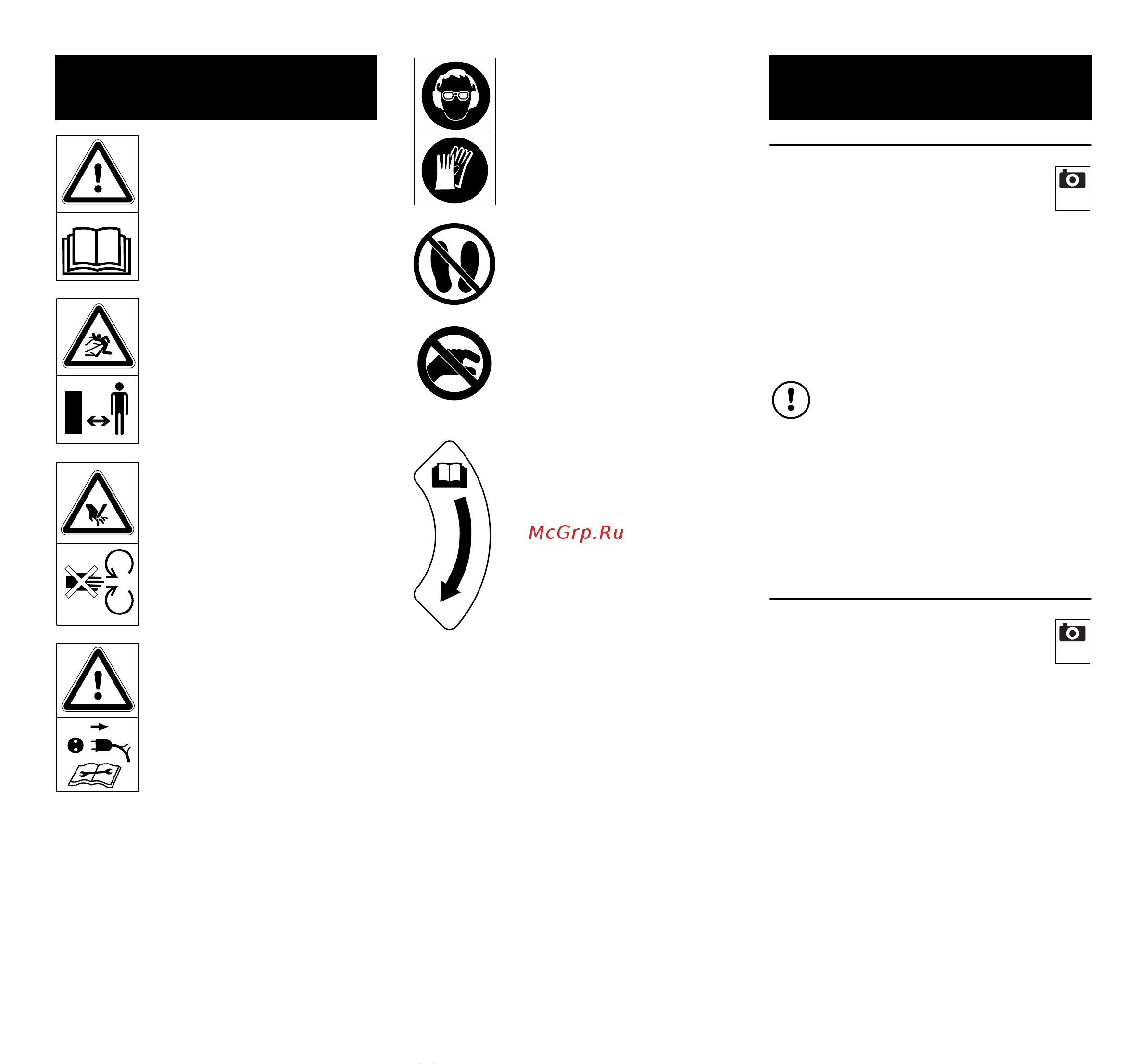

6. Kuvasymbolien selitykset
Huomio!
Lue käyttöopas ennen
käyttöönottoa.
Loukkaantumisvaara!
Pidä sivulliset poissa vaara-
alueelta.
Loukkaantumisvaara!
Pyörivät terät!
Älä vie käsiä tai jalkateriä
silppurin aukkojen lähellä,
kun laite on toiminnassa.
Loukkaantumisvaara!
Sammuta sähkömoottori ja
vedä verkkojohto irti lait-
teesta ennen
leikkuukoneiston käsittelyä,
ennen huolto- ja puhdistus-
töitä, ennen kuin tarkastat,
onko liitäntäjohto päässyt
kiertymään terän ympärille
tai vaurioitunut ja ennen kuin
poistut laitteen luota.
Käytä kuulosuojaimia!
Käytä suojalaseja!
Käytä työkäsineitä!
Loukkaantumisvaara!
Laitteen päällä ei saa seistä.
Loukkaantumisvaara!
Älä koskaan työnnä käsiä,
muita kehon osia tai vaat-
teita syöttötorveen tai
poistokanavaan.
Vastalaatan säädön
pyörimissuunta.
7. Laitteen valmistelu
käyttöä varten
Työnnä pikakiinnittimet vain niin
pitkälle pyöräakselille, että pyörät
pyörivät vielä kevyesti.
Pikakiinnittimiä ei voi käyttää
irrottamisen jälkeen uudelleen.
