251
DEENFRNLITESPTNOSVFIDAPLHURU LT
0478 201 9909 A - LT
7.1 Rato ašies ir ratų montavimas
● Pritvirtinkite rato ašį (E),
naudodami ratų fiksatorius (F),
varžtus (J) ir fiksavimo veržles (P) prie
ratus laikančio rėmo (D) ir priveržkite
veržliarakčiu (R) (4–6 Nm).
● Užmaukite ratus (H) ant sumontuotos
rato ašies.
● Sąvaržą (O), lenkta puse į išorę,
užmaukite ant rato ašies.
● Uždėkite ant ratų gaubtus (I).
7.2 Važiuoklės ir žolės išmetimo
šachtos montavimas
1 Žolės išmetimo įrenginio
ilgintuvo montavimas
● Pagrindinį įrenginį (A) uždėkite ant
maždaug 15–20 cm aukščio medžio
gabalo, kaip pavaizduota paveikslėlyje.
● Žolės išmetimo įrenginio ilgintuvą (B)
kabliais (1) iš galo įkabinkite į
pagrindinio įrenginio (A) angas (2) ir
pasukite žemyn taip, kad priekinė
pagrindinio įrenginio dalis būtų įlindusi
tiesiai į žolės išmetimo įrenginio
ilgintuvo angą.
●Įsukite varžtus (Q) į kablių (1) gaubtus
(1–2 Nm).
2 Važiuoklės montavimas
● Važiuoklę su abiem ratus laikančiais
rėmais (3) stumkite į pagrindinio
įrenginio kreipiklius (4).
● Ratus laikantį rėmą su išlinkiu (5)
spauskite į žolės išmetimo įrenginio
ilgintuvo angas (6).
● Uždėkite poveržles (N) ant ratus
laikančių rėmų kiaurymių (7), įsukite
varžtus (K) ir priveržkite
veržliarakčiu (R) (6–8 Nm).
3 Juostelės montavimas
● Uždėkite juostelę (G) ir įsukite
varžtus (L) (1–2 Nm).
● Pastatykite įrenginį.
4 Žolės išmetimo įrenginio dangčio
montavimas
● Užkabinkite žolės išmetimo įrenginio
dangtį (C) ir įspauskite kaiščius (M)
(galima naudoti plastikinį plaktuką).
Užkabindami atkreipkite dėmesį į tai,
kad briaunos (8) kairėje ir dešinėje
pusėse bei vidinėje žolės išmetimo
įrenginio dangčio pusėje būtų tiksliai
žolės išmetimo įrenginio ilgintuvo (9)
kreipiamajame griovelyje.

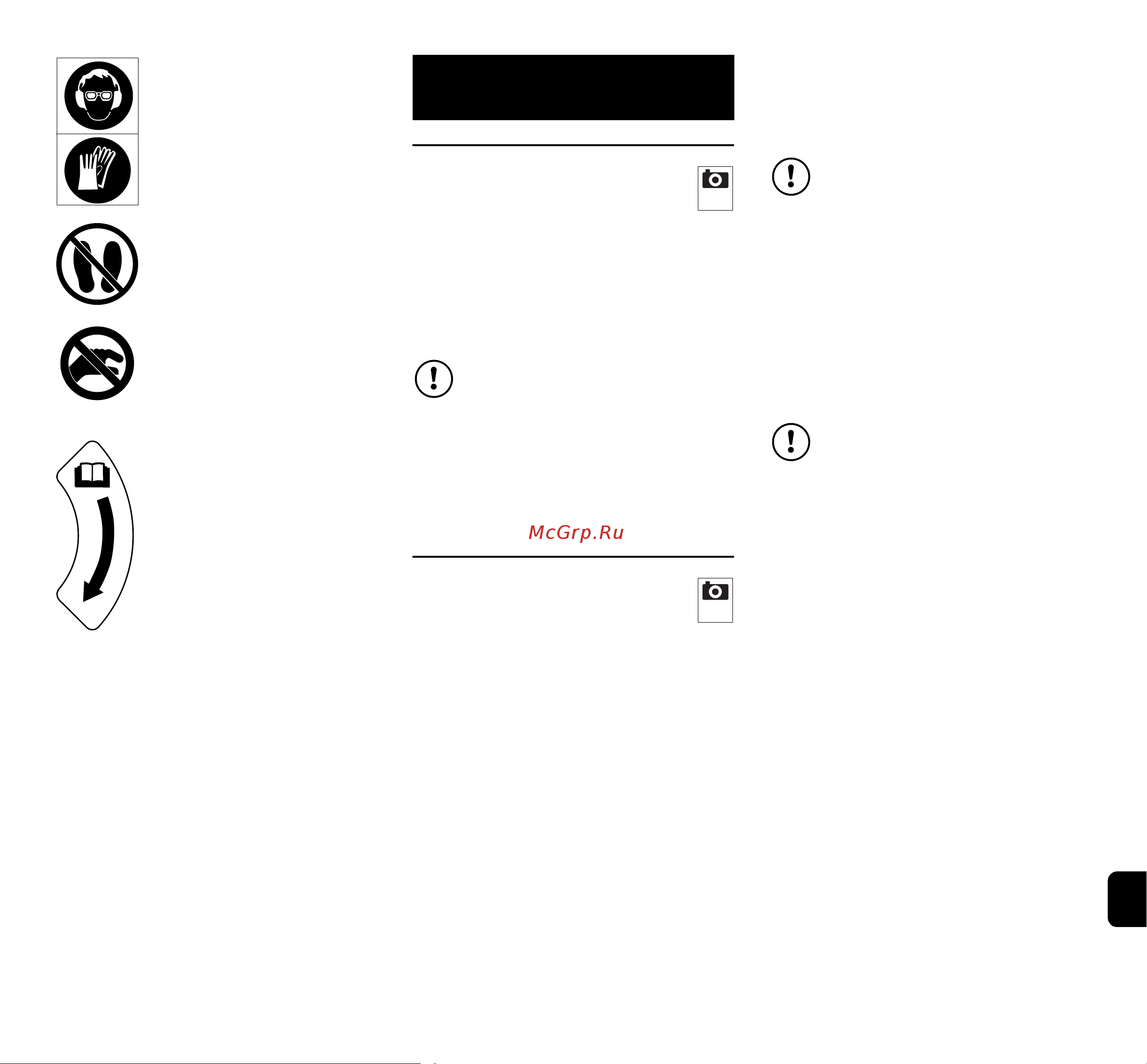

Naudokite klausos organų
apsaugą!
Užsidėkite apsauginius
akinius!
Mūvėkite darbines pirštines!
Pavojus susižeisti!
Nelipkite ant įrenginio.
Pavojus susižeisti!
Į pripildymo piltuvą arba
žolės išmetimo šachtą
niekada nekiškite rankų, kitų
kūno dalių ir drabužių.
Sukimosi kryptis gretimai
plokštei reguliuoti.
7. Įrenginio paruošimas
eksploatacijai
Sąvaržas ant ratų ašies užmaukite
tiek, kad ratai galėtų lengvai suktis.
Išmontuotos sąvaržos
nebenaudojamos.
3
4
Ratus laikančio rėmo išlinkis (5) turi
būti tiksliai žolės išmetimo įrenginio
ilgintuvo angose (6).
Patikrinkite, ar valdymo rankena
pritvirtinta tinkamai ir tvirtai.
