71
DEENFRITESPTNOSVFIDAPLHULTRU NL
0478 201 9909 A - NL
7.1 Wielas en wielen monteren
● Wielas (E) met wielstoppen (F)
schroeven (J) en
borgmoeren (P) aan de wielvoet (D)
monteren en met moersleutel (R)
vastdraaien (4 - 6Nm).
● Wielen (H) op de gemonteerde wielas
schuiven.
● Snelbevestiger (O) met de gebogen
zijde naar buiten op de wielas drukken.
● Wielkappen (I) op de wielen drukken.
7.2 Onderstel en uitwerpschacht
monteren
1 Uitwerpverlenging monteren
● Basisapparaat (A) zoals afgebeeld op
een ong. 15-20 cm hoge houtblok
leggen.
● Uitwerpverlengstuk (B) met haak (1)
achter in de openingen (2) van het
basisapparaat (A) hangen en zo naar
onder draaien dat het voorste deel van
het basisapparaat juist in de opening
van het uitwerpverlengstuk ligt.
● Schroeven (Q) in de koepel van de
haak (1) inschroeven (1 - 2Nm).

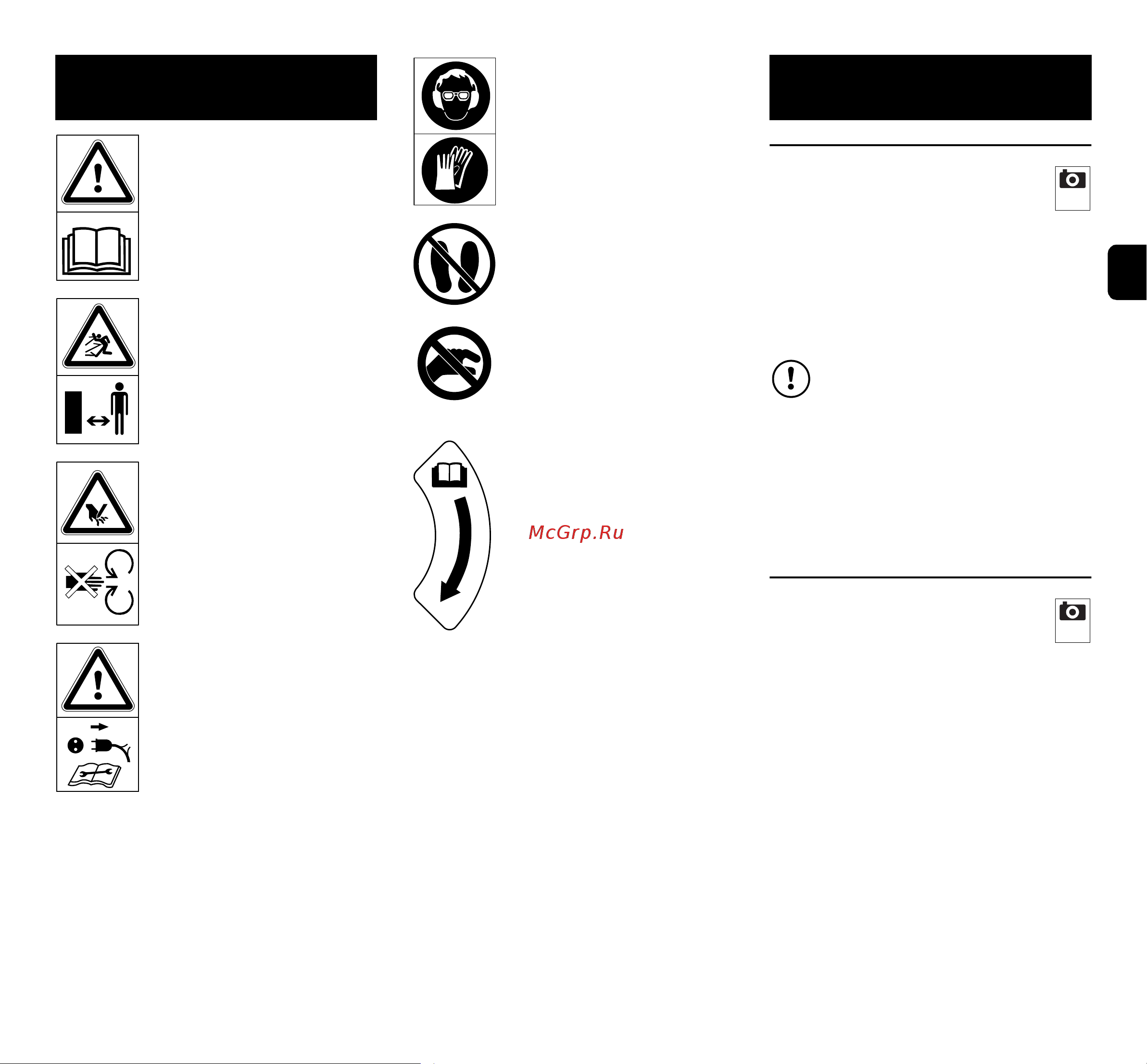

6. Toelichting van de
symbolen
Let op!
Lees vóór inbedrijfstelling de
gebruiksaanwijzing.
Gevaar voor letsel!
Houd andere personen uit
de gevarenzone.
Kans op letsel!
Ronddraaiende onderdelen!
Handen en voeten niet in
openingen houden wanneer
het apparaat in werking is.
Kans op letsel!
Schakel de elektromotor uit
en trek de voedingskabel uit
het apparaat, voordat u
werkzaamheden aan het
snijgereedschap verricht,
voordat u onderhouds- en
reinigingswerkzaamheden
verricht, voordat u contro-
leert of de aansluitkabel
verstrengeld of beschadigd
is en voordat u het apparaat
onbeheerd achterlaat!
Draag gehoorbescherming!
Draag een veiligheidsbril!
Draag werkhandschoenen!
Kans op letsel!
Niet op het apparaat
stappen.
Gevaar voor letsel!
Grijp nooit met de handen,
andere lichaamsdelen of
kleding in de vultrechter of
de uitworpschacht.
Draairichting voor het bijstel-
len van de
versterkingsplaat.
7. Apparaat klaarmaken voor
gebruik
De snelbevestigers maar zo ver
over de wielas schuiven zodat de
wielen nog vlot kunnen draaien.
Snelbevestigers zijn na montage
niet meer herbruikbaar.
3
4
