Керiництво по експлуатацiї
|
1 8
www.zubr.ru
Керівництво
по експлуатації
Пристрiй
1 Ніж ріжучий
2 Редуктор
3 Кожух захисний
4 Штанга нижня
5 Рукоятка блокування штанги нижній
6 Гвинт затяжний
7 Рукоятка додаткова
8 Штанга верхня
9 Вушко кріплення ременя
10 Вимикач запалювання
11 Клавіша блокування подачі палива
12 Клавіша керування подачею палива
13 Рукоятка стартера
14 Свічка запалювання з проводом
15 Фільтр повітряний
16 Бак паливний
17 Кнопка підкачки
паливного насоса
18 Важіль управління повітряною заслінкою
19 Гайка затяжна
20 Фланець нижній
21 Фланець верхній
22 Вихідний вал
23 Шплінт
24 Гвинт
25 Фіксатор
26 Котушка в зборі
27 Ніж для ліски
28 Кожух захисний котушки
29 Гвинт з шайбою, гровер і гайкою
30 Гайка котушки
31 Барабан котушки
32 Ліска
33 Пружина
34 Кришка котушки
35 Фiксатор курку
Коса
являє собою виріб для косіння трави, що
складається з двигуна внутрішнього згоряння,
механізму привода різального інструменту і са-
мого різального інструменту.
Двигун внутрішнього згоряння – одноциліндро-
вий, двотактний, бензиновий, карбюраторний, з
об’єднаною системою живлення і змащення.
Колінчастий вал, що приводиться в обертання
зворотно-поступальним рухом поршня, передає
крутний момент на гнучкий
вал, прокладений в
штанзі виробу. Далі, через редуктор, обертання
передається на ріжучий інструмент.
Між колінчастим валом двигуна і приводним
гнучким валом установлена відцентрова муфта
зчеплення: на холомтих обертах зачеплення не
відбувається, гнучкий вал і, відповідно, різаль-
ний інструмент не обертається. При підвищенні
обертів двигуна колодки розходяться і входять
у зачеплення
з барабаном муфти – обертання
починає передаватися на вал приводу ріжучого
інструменту.
Система запалювання складається з маховика з
індукційним елементом, блоку запалювання,
який виробляє високовольтний імпульс, і свічки
запалювання.
В якості ріжучого інструменту на вихідному валу
редуктора встановлюються чотирьохлопатевий
ніж або котушка з ліскою. Для захисту оператора
від зрізаної трави передбачені захисні кожухи.
Зборка
Встановіть додаткову рукоятку 7 в наступному
порядку:
` встановіть на верхню частину штангу Р-подібну
рукоятку виступом в праву сторону;
` встановіть із зворотного боку штанги кріпиль-
ний фланець;
` стягніть обидві частини рукоятки гвинтами;
` відрегулюйте положення рукоятки на штанзі
для зручності роботи і міцно затягніть гвинти
кріплення.

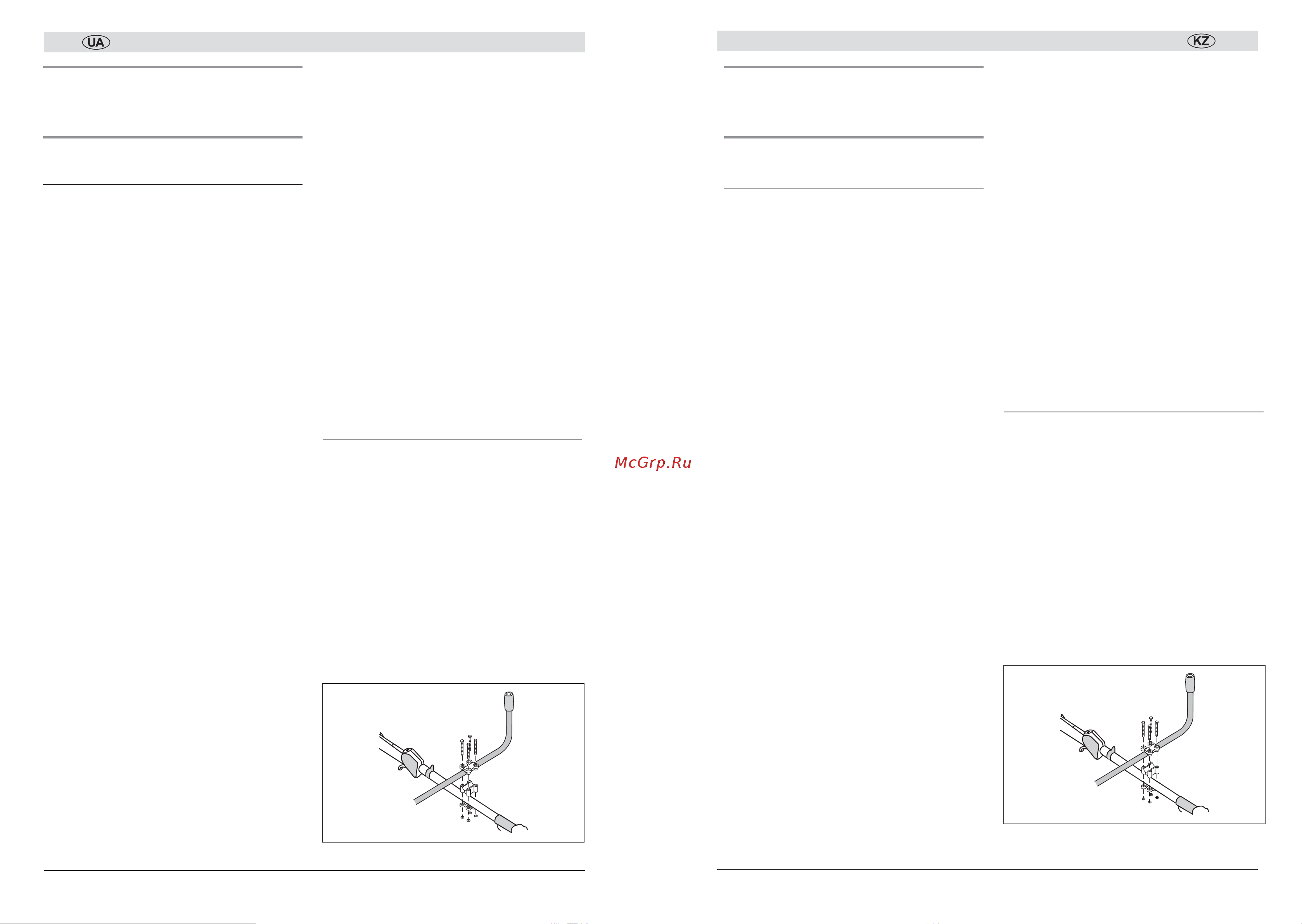

Форма і
кріплення рукоятки кіс ЗКРБ-350 і ЗКРБ-
430 відрізняються і показані на малюнке.
Бензинді шалғы
|
3 1
www.zubr.ru
Пайдалану
жөніндегі нұсқаулық
Жабдық
1 Қиюшы пышақ
2 Редуктор
3 Сақтау былғары
4 Төменгі штанга
5 Төменгі штанганы оқшауландыратын тұтқа
6 Қысқыш бұранда
7 Қосыша тұтқа
8 Жоғарғы штанга
9 Белдік бекітілетін құлақша
10 Жану ажыратқышы
11 Жанармай баруды оқшауландыратын
батырма
12 Жанармай баруды басқаратын батырма
13 Стартер тұтқасы
14 Сымы бар жану білтесі
15 Ауа сүзгіші
16 Жанармай багы
17 Жанармай сорғышын
тарту пернесі
18 Ауа жапқышын басқару рычагы
19 Қысқыш гайка
20 Төменгі фланец
21 Жоғарғы фланец
22 Шығу дуал
23 Шплинт
24 Бұранда
25 Тұрақтандырушы
26 Жинақталған орауыш
27 Қармақ бауына арналған пышақ
28 Ораманың сақтау былғарысы
29 Шайбасы, гровері мен гайкасы бар бұранда
30 Орауыш гайкасы
31 Орауыш барабаны
32 Қармақ бауы
33 Серіппе
34 Орауыш қақпағы
35
Курконың фиксаторы
Шалғы шөпті оруға арналады, ол ішкі жану
қозғалтқыштан, қиюшы құрал жетек механизмі-
нен жəне осы құралдан тұрады.
Ішкі жану қозғалтқышы – бір цилиндрлі, екі
тактты, бензинді, карбюраторлы, тоқ алу жүйесі
мен майлау біріккен болады.
Буынды дуал, қайта-келу айналмалы поршень
əрекетімен икемді дуалға айналмалы моментті
құралдың штангасына келтіреді. Кейінірек, ре-
дуктор арқылы айналу қиюшы құралға өтеді.
Қозғалтқыштың буынды дуалы мен орнатылған
икемді дуалға орталықтан өтетін жалғастырғыш
тұтастығы орнатылған: бос күйде тұтастық
болмайды, осыған орай икемді дуал мен қиюшы
құрал айналмайды. Қозғалтқыштың айналымын
арттырғанда қалыптар тарайды жəне тұтастыққа
барабан жалғастырғышы арқылы қалыптасады –
қиюшы құралдың дуалына айналу жүзеге асады
Жану жүйесі индукциялы элементтері
бар сер-
мерден, жану блогынан, жоғарғы вольтті серпін-
нен жəне жану білтесінен тұрады.
Қиюшы құрал ретінде төрт қабатты металл
пышағы жəне қармақ бауының орауышы редук-
тордың шығу дуалында орнатылған. Операторды
орылған шөптен сақтау үшін сақтау былғарылар
қарастырылған.
Жинау
7 қосымша тұтқаны келесідей орнатыңыз:
` штанганың жоғарғы жағына Р-тектес тұтқаны
оң жаққа тік қойыңыз;
` штанганың кері бетіне бекіткіш фланецті
орнатыңыз;
` тұтқаның екі жағын бұрандалармен қатай-
тыңыз;
` штанганың тұтқасын жұмысқа лайықты етіп
реттеңіз жəне бекіту орнын бұрандалармен
мықты бұраңыз.
ЗКРБ-350 жəне ЗКРБ-430 шалғыларының
тұтқалар түрі жəне бекітуі
ерекшеленеді жəне
суретте көрсетілген.
