Пайдалану жөніндегі нұсқау
|
3 0
www.zubr.ru
Тасымалдау кезінде құралдың жəне бұйымдар жиынтығының зақымданбағандығына көз
жеткізіңіз.
Техникалық сипаттамасы
Артикул ЗКРБ-250 ЗКРБ-350 ЗКРБ-430
Қозғлтқыш түрі
бір цилиндрлі, екі тактты, ауа салқындатқыш
Қозғалтқыш көлемі, см
3
25 35 43
Қозғлтқыштың атаулы қуаты, Вт / л.с.* 750 / 1 1150 / 1.45 1250 / 1.58
Қысу деңгейі 8.1:1 9.5:1 9.5:1
Бос жүріс айналу жиілігі, мин
-1
3000 2900 2700
Максималды айналу жиілік, мин
-1
7500 7500 9000
Қармақ баудың қалыңдығы 2.5 2.5 2.5
Пышақпен ору ені, см 23 23 23
Қармақ баумен ору ені, см 43 43 43
Жанармай багының сыйымдылығы, л 0.45 0.95 1.1
Праймер (жанармаймен басқылау) бар бар бар
Тұтқа түрі Р-тəрізді велосипед тəрізді велосипед тəрізді
Штанга түрі алмалы-салмалы алмалы-салмалы алмалы-салмалы
Дыбыс қысымының деңгейі (k=3), дБ 98.2 101.4 99.3
Дыбыс қуатының деңгейі (k=3), дБ 112 112 113
Орташа квадратты діріл тездеткіш (k=1.5), м/с
2
9.1 8.7 6.45
Салмағы, кг 7.9 9 9.2
Жұмыс істеу мерзімі, жыл 555
Жиынтықтау
Шалғы
1 дана 1 дана 1 дана
Төменгі штанга
1 дана 1 дана 1 дана
Қосымша тұтқа
1 дана 1 дана 1 дана
Қиюшы пышақ
1 дана 1 дана 1 дана
Қармақ бауы бар орауыш
1 дана 1 дана 1 дана
Сақтау қаптама 2 дана 2 дана 2 дана
Кілт (білтелі, арнайы, имбус)3 дана 3 дана 3 дана
Дуал тұрақтандырғышы
1 дана 1 дана 1 дана
Қоспаны дайындайтын ыдыс
1 дана 1 дана 1 дана
Қауiпсiздiк бойынша нұсқаулар 1
нұсқа.1 нұсқа.1 нұсқа.
Пайдалану нұсқауы 1 нұсқа.1 нұсқа.1 нұсқа.
* Қозғалтқыш көрсетiлген номинал қуат – SAE J1349/ стандартқа сəйкес өлшенген (айналым көрсетiлген күйiнделер) үйреншiктi сериялы қозғалтқыш
орта қуат бұл ISO 1585. Сериялы шығарылатын қозғалтқыштарды нақты қуат шама мүмкiн бұдан ерекшелену. Нақты қозғаушының қуаттылығы, үлгiге
орнатылған, жұмыс жылдамдығы, тағы басқа параметрлердiң қоршаған ортаның шарттарынан мүмкiн бағынышты болу.
Коса бензинова
|
19
www.zubr.ru
Зберіть роз’ємну штангу в наступному порядку:
` натисніть рукоятку 5;
` вставіть в сполучну втулку нижню штангу 4;
` зафіксуйте штангу, відпустивши рукоятку і по-
вернувши (при необхідності) штангу до зами-
кання фіксатора;
` міцно затягніть гвинт 6.
Закріпіть ремінь, зачепивши карабін за вушко 9.

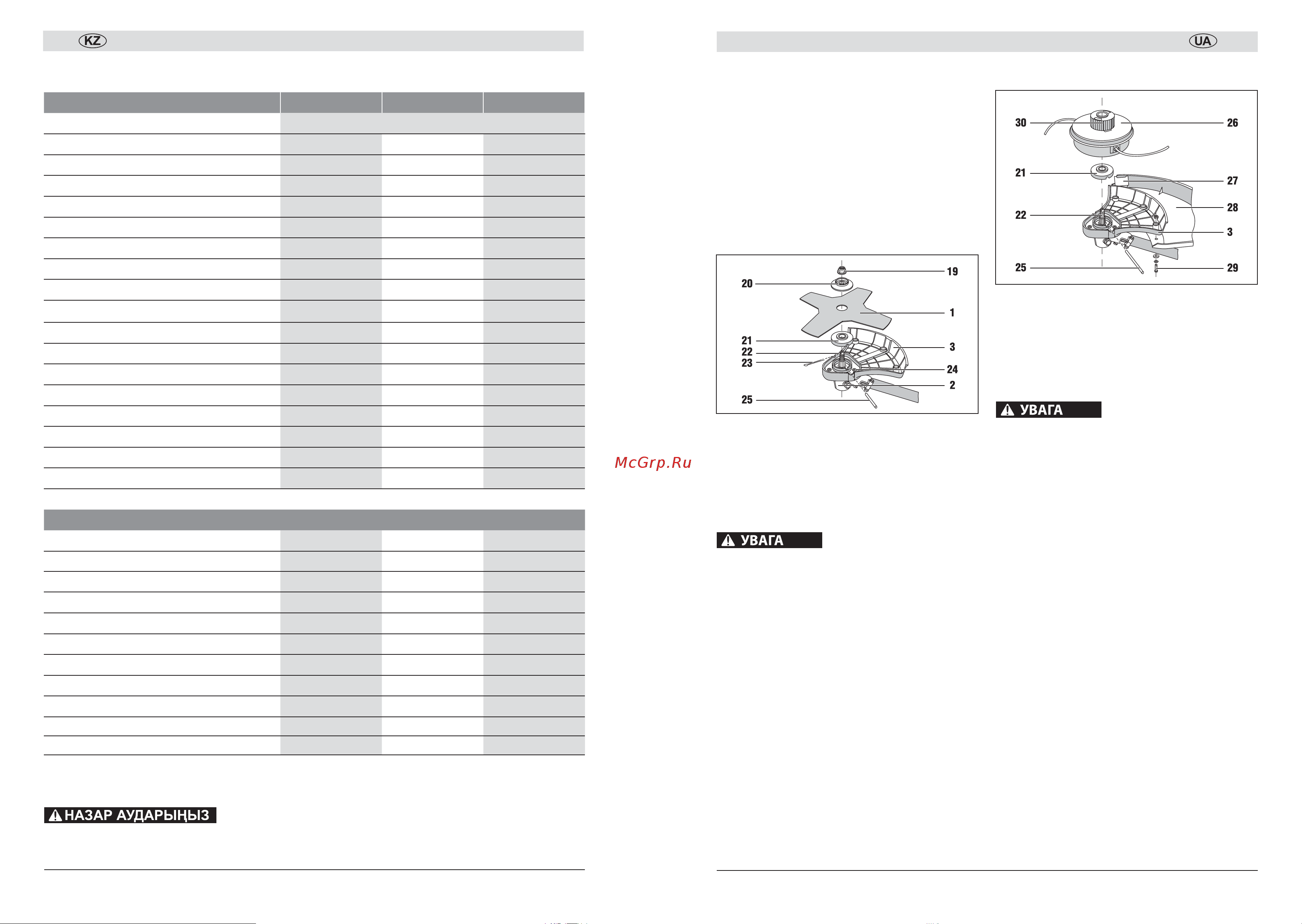

Установка ножа:
` зніміть (якщо встановлена) котушку в порядку,
зворотному установці (див. нижче);
` встановіть на фланець редуктора захисний
кожух 3, зорієнтувавши його в сторону опера-
тора, і закріпіть трьома гвинтами 24 на корпусі
редуктора;
Робота без захисного кожуха ЗАБОРОНЯ-
ЄТЬСЯ.
` одягніть на вихідний вал 22 редуктора при-
тискний фланець 21, поєднавши напівкруглу
виїмку на фланці з відповідною на фланці ре-
дуктора. Вставте в отвір фіксатор 25;
` встановіть на фланець ріжучий ніж 1 у поло-
женні написом догори;
` встановіть притискну шайбу 20 і
гайку 19;
` утримуючи фіксатором 24 вал від провертан-
ня, міцно затягніть гайку 19 і застопорить її,
вставивши в отвір вала шплінт 23 і розвівши
кінці.
Зняття ножа (для очищення, заміни або
зберігання) виконуйте в зворотній послідовності.
Примітка! При установці ножа після викори-
стання котушки допускається не знімати захис-
ний
кожух 28.
Установка котушки:
` зніміть (якщо встановлений) нож в порядку,
зворотному установці (див. вище);
` встановіть (якщо не встановлений) на фла-
нець редуктора 2 захисний кожух 3, зорієн-
тувавши його в сторону оператора, і закріпіть
трьома гвинтами 24 на корпусі редуктора;
Робота без захисного кожуха ЗАБОРОНЯ-
ЄТЬСЯ.
` встановіть на захисний кожух 3 кожух 28 і за-
кріпіть його трьома гвинтами (з шайбами і Гро-
вер) 29;
` одягніть на вихідний вал 22 редуктора при-
тискний фланець 21, поєднавши напівкруглу
виїмку на фланці з відповідною на фланці ре-
дуктора. Вставте в отвір
фіксатор 25;
` встановіть котушку 26 на вал і накрутіть гай-
ку 30, обертаючи проти годинникової стрілки
(ліва різьба);
` утримуючи фіксатором 25 вал від провертання,
щільно закрутіть гайку спеціальним ключем.
Зняття котушки (для заправки ліски або заміни)
виробляєте в зворотної послідовності.
