- 4
Vtaknite kabel dozirne črpalke.
Napolnite ročko za čistilno sredstvo in
jo postavite na osnovno ploščo napra-
ve.
Gibko sesalno cev dozirne črpalke s se-
salnim filtrom vtaknite v ročko in privijte
pokrov.
Gibko cev iz izhoda dozirne črpalke na-
taknite na navojni spoj na vodnem raz-
delilniku in privijte slepo matico.
Ročaji se lahko pritrdijo v dveh položajih.
Odvijte vijake.
Ročaj zasukajte navzdol, da se kabel
varnostnega stikala ne poškoduje.
Ročaj previdno izvlecite (kabel varno-
stnega stikala je položen v ročaju).
Odstranite zunanji vijak objemke, ob-
jemko obrnite za 180° in vijak ponovno
narahlo uvijte
Ročaj previdno potisnite v nov položaj
in ponovno privijte objemke.
Naprava lahko obratuje v pralni dvorani ali
na prostem.
Potrebne dimanzije za pralno mesto so na-
vedene zgoraj.
Zahteve za pralno mesto:
– Ravna površina.
– Brez ovir.
– Maksimalni padec 2%.
– Odtok vode.
– Varna mrežna rešetka in krovna ploče-
vina.
– Talna obloga z nedrsljivo površino.
몇 Opozorilo
Ogrožanje zdravja zaradi nečistoč v omrež-
ju pitne vode. Naprave ni dovoljeno priklju-
čiti direktno na javno omrežje pitne vode.
Pri priključitvi na omrežje pitne vode je tre-
ba med pralno napravo in omrežjem pitne
vode vgraditi varnostni del v skladu z
EN 1717.
Nevarnost
Nevarna električna napetost. Električno in-
stalacijo sme izvesti le elektro strokovnjak
po lokalno veljavnih predpisih.
V električnem dovodu mora biti tovarniško
vgrajeno glavno stikalo, ki se lahko zavaru-
je proti zmotnemu in nepooblaščenemu
vklopu.
Naprava potrebuje naslednje dovode:
– električni kabel po naslednji tabeli.
– gibka vodna cev 3/4".
Vsakokratna dolžina gibke vodne cevi in
električnega kabla je odvisna od lokalnih
danosti oz. dolžine vozila.
Vse štiri strani vozila mora biti mogoče
oprati v eni fazi pranja brez prestavljanja
naprave.
Dolžina električnega kabla je iz varnostnih
razlogov omejena:
Navedena dolžina se meri od predvaroval-
ke do naprave.
Če navedena dolžina ne zadošča, povpra-
šajte proizvajalca naprave.
Izvedba priključka je odvisna od vrste upo-
rabe.
– Če se naprava uporablja na različnih
mestih pranja, se kabel in gibka vodna
cev vlečeta po tleh.
– Pri fiksni instalaciji na enem pralnem
mestu se lahko dovod vode in elektrike
izvede od zgoraj.
1 Omrežni vtič
2 Vodni priključek
Gibko vodno cev priključite na vhod za
vodo.
Električni kabel povežite z omrežnim
vtičem.
Dovodi se vodijo s po višini nastavljivo ka-
belsko roko do prvega vozička s cevmi.
Električni in vodni priključek sta fiksno in-
stalirana in ju mora izvesti usposobljen
strokovnjak.
Pri prvi priključitvi oskrbe z električno nape-
tostjo je potrebno preveriti smer vrtenja kr-
tače.
Aktivirajte varnostno stikalo, ki je na
zgornji sliki označeno s puščico.
Krtača se mora vrteti v smeri puščice.
Pri napačni smeri vrtenja naj elektro
strokovnjak spremeni električno pove-
zavo.

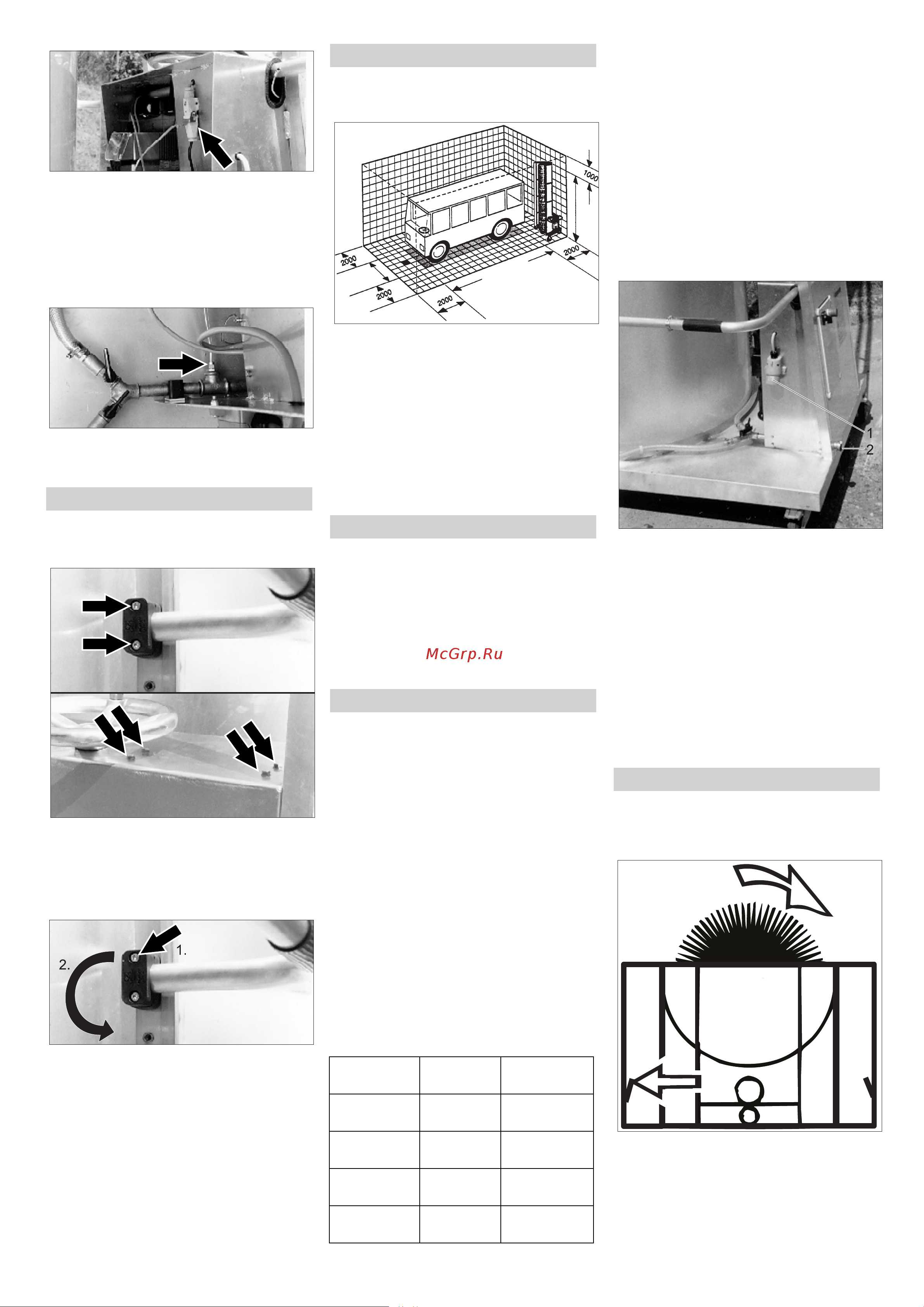

Nastavitev ročaja
Prestavljanje višine:
Pralno mesto
Vodni priključek
Priprava dovodov
Električni
priključek
Tip kabla Dolžina
400V, 3~, P,
N, 50 Hz
5 x 2,5 -
H07RN-F
max. 100 m
230V, 3~, P,
N, 60 Hz
5 x 2,5 -
H07RN-F
max. 58 m
230V, 1~, P,
N, 50 Hz
3 x 2,5 -
H07RN-F
max. 100 m
230V, 1~, P,
N, 50Hz
3 x 1,5 -
H07RN-F
max. 60 m
Vlek kabla na tleh
Vlek kabla preko nadzemnega voda
Preverjanje smeri vrtenja krtače
