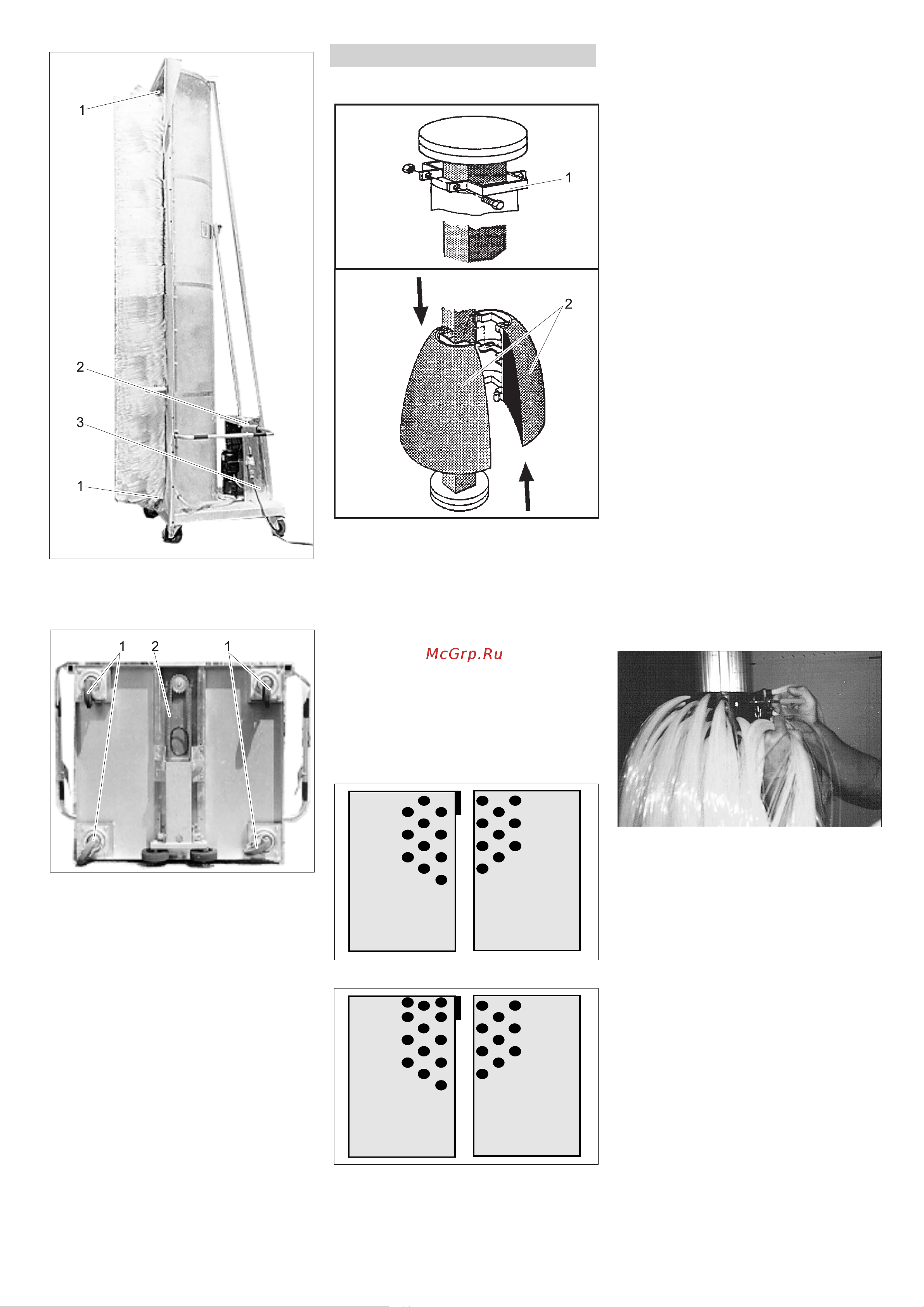

Karcher RBS 6014 [9/88] Bürstenwechsel
![Karcher RBS 6014 [9/88] Bürstenwechsel](/views2/2002611/page9/bg9.png)
- 7
1 Bürstenlager
2 Schrägstellkurbel
3 Lager Schrägstellspindel
1 Lenkrolle
2 Kette
1 Endklammer
2 Bürstenhalbschale
Gefahr
Unfallgefahr bei Arbeiten an der Anlage!
Vor Arbeiten an der Anlage Hauptschalter
ausschalten und sichern.
Schrauben an der Endklammer heraus-
drehen und Endklammer entfernen.
Bürstenhalbschalen gegeneinander
verschieben und von der Bürstenwelle
abnehmen.
Neue Halbschalen montieren wie folgt.
Bürstenhalbschalen Typ 1
Bürstenhalbschalen Typ 2
몇 Warnung
Unfallgefahr! Bei den Halbschalen kom-
men zwei verschiedene Typen zum Ein-
satz, die auf keinen Fall gemischt werden
dürfen. Die Halbschalen können sich sonst
während des Betriebes der Anlage von der
Welle lösen. Die beiden Typen unterschei-
den sich durch die Anordnung der Büschel
am Ende bzw. Anfang der Halbschale. Um
eine Unwucht und daraus folgende Be-
schädigungen zu vermeiden, ist folgendes
zu beachten: Die Halbschalen sind immer
paarweise auszutauschen, also immer ein
ganzes Segment. Entlang der Stoßfuge
müssen die Borstenbüschel der gegen-
überliegenden Halbschalen immer versetzt
zueinander sein.
Erstes Halbschalenpaar auf die Welle
setzen und zusammenschieben.
Zweites Halbschalenpaar um 90° ver-
dreht aufsetzen und zusammenschie-
ben.
Weitere Halbschalenpaare jeweils 90°
versetzt auf den Welle anbringen.
Nach der Montage des letzten Halb-
schalenpaars Endklammer anbringen.
Endklammer gegen das letzte Halb-
schalenpaar schieben und Schrauben
festziehen.
Korrekte Montage der Halbschalen und
festen Sitz der Schrauben nochmals
kontrollieren.
Gefahr
Unfallgefahr bei Arbeiten an der Anlage!
Vor Arbeiten an der Anlage Hauptschalter
ausschalten und sichern.
Schrauben eines Mattensegments lö-
sen und Mattensegment abnehmen.
Weitere Mattensegmente nacheinan-
der entfernen.
Erstes, neues Mattensegment in den
vorgesehenen Löchern montieren.
Jedes folgende Mattensegment um
180° verdreht zum Vorhergehenden
montieren.
Nach abgeschlossener Montage noch-
mals den korrekten Sitz der Mattenseg-
mente und den festen Sitz der
Schrauben kontrollieren.
Bürstenwechsel
Vierkantwelle mit Halbschalen
Rundwelle mit Mattenbürsten
9DE
