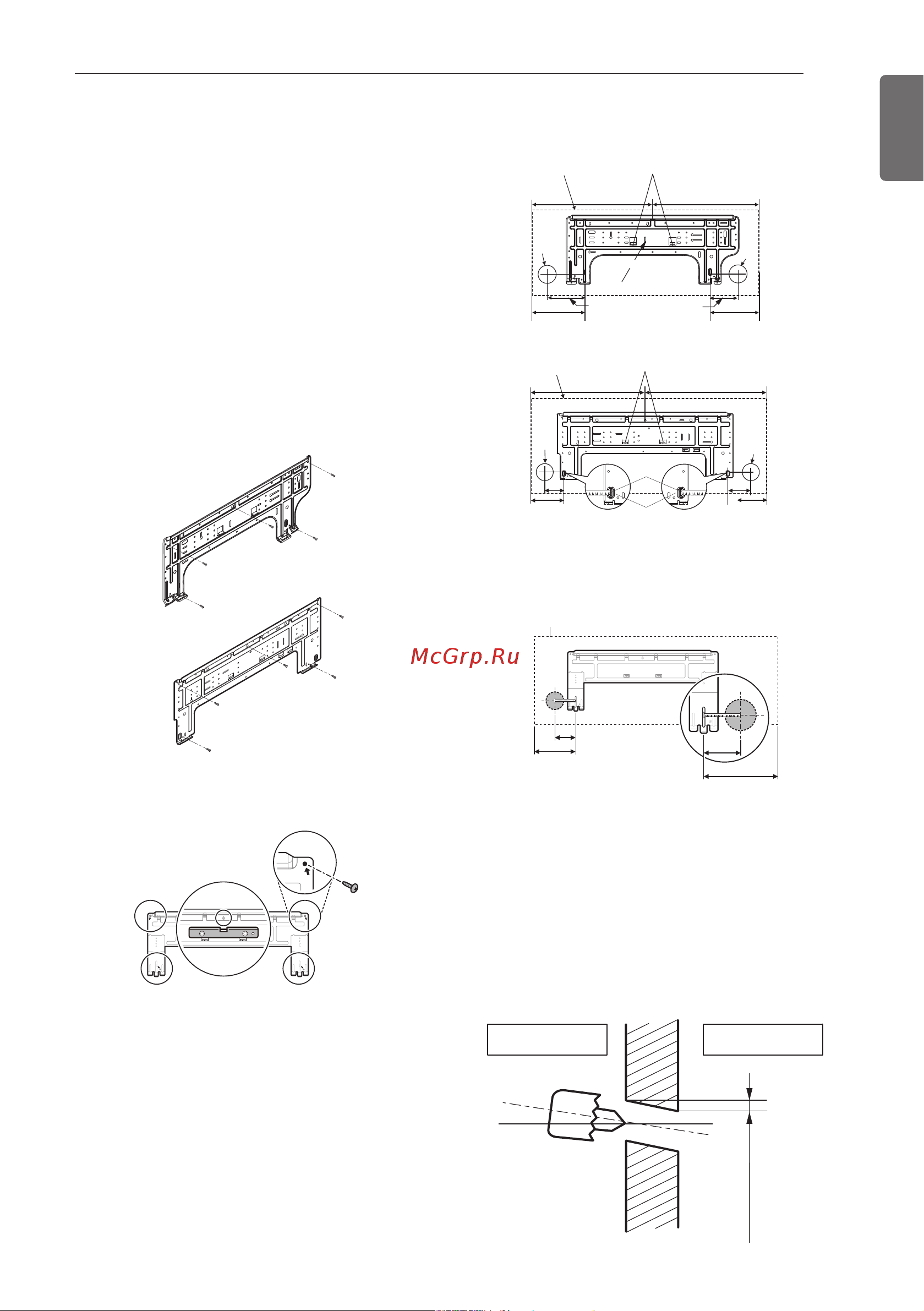

УСТАНОВКА
15
РУССКИЙ ЯЗЫК
2 Обмерьте стену и промаркируйте среднюю
линию. Также следует соблюдать осторожность
при определении расположения пластины для
крепления. Проводка к розеткам обычно
прокладывается через стены. При сверлении
отверстий в стенах для соединения труб
необходимо соблюдать технику безопасности.
Просверливание отверстия в
стене
- Просверлите отверстие для трубы при помощи
полого сверла диаметром 65 мм. Просверлите
отверстие для трубы справа или слева.
Отверстие должно быть слегка наклонено по
отношению к внешней стороне стены.
5–7 мм
(3/16–5/16 дюйма)
Внутри
СТЕНА
Снаружи
86
c
d
160
213
Каркас внутреннего блока
(Ед. изм.: мм)
131
Тип C: 494 Тип C: 504
Поместите уровень на поднятую платформу
Схема блока
83
Тип C: 134
Мерная
лента
Ø 65
83
Кронштейн для
мерной ленты
Ø 65
Тип C: 150
(Ед. изм.: мм)
Правая задняя труба
Левая задняя труба
(Ед. изм.: мм)
194152
Правая задняя труба
Левая задняя труба
Ø 65
Тип C: 134Тип C: 98
Тип C
Тип C: 418 Тип C: 418
Поместите уровень на поднятую платформу
Схема блока
Монтажная пластина
Ø 65
Ø 65
Ø 65
Шасси SR
Шасси SK / SJ
Закрепление монтажной
пластины
Стена должна быть достаточно прочной и крепкой,
чтобы гасить вибрацию.
1 Установите монтажную пластину на стену,
используя для этого винты типа «A». При
закреплении устройства на бетонной стене
используйте анкерные болты.
- С помощью уровня установите монтажную
пластину на стене, выровняв ее центральную
линию в горизонтальном положении.
Шасси SK / SJ
Шасси SR
